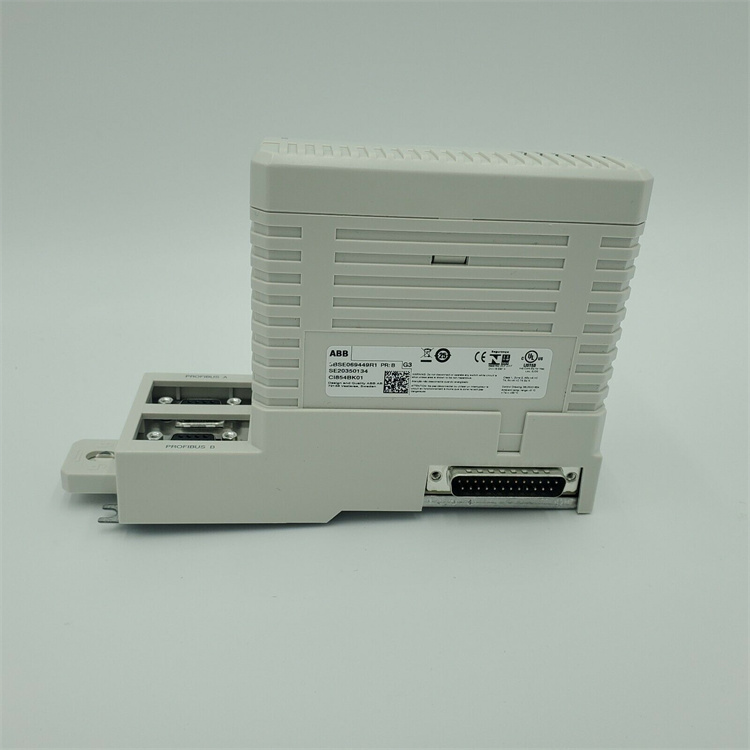

ABB  3BSE065798R1  模塊

ABB  3BSE065798R1  模塊

ABB  3BSE065798R1  模塊

從結構上劃分，DCS包括過程級、操作級和管理級。過程級主要由過程控制站、I/O單元和現場儀表組成，是系統控制功能的主要實施部分。操作級包括：操作員站和工程師站，完成系統的操作和組態。管理級主要是指工廠管理信息系統（MIS系統），作為DCS更高層次的應用，目前國內紙行業應用到這一層的系統較少。

DCS的控制程序：DCS的控制決策是由過程控制站完成的，所以控制程序是由過程控制站執行的。

過程控制站的組成：

DCS的過程控制站是一個完整的計算機系統，主要由電源、CPU（中央處理器）、網絡接口和I/O組成

I/O：控制系統需要建立信號的輸入和輸出通道，這就是I/O。DCS中的I/O一般是模塊化的，一個I/O模塊上有一個或多個I/O通道，用來連接傳感器和執行器（調節閥）。

I/O單元：通常，一個過程控制站是有幾個機架組成，每個機架可以擺放一定數量的模塊。CPU所在的機架被稱為CPU單元，同一個過程站中只能有一個CPU單元，其他只用來擺放I/O模塊的機架就是I/O單元。

TY801K01 AI845用電阻,安裝于TU844/TU845上(8個一組)

TY804K01 DP840用電阻,安裝于TU844/TU845上(8個一組),1000ohm

TB805 模件總線出線口

TB845 雙模件總線出線口

TB806 模件總線入線口

TB825 TB825光纖轉換器

TB846 雙模件總線入線口

TK801V003 模件總線連接電纜,0.3m

TK801V006 模件總線連接電纜,0.6m

TK801V012 模件總線連接電纜,1.2m

TK812V150 模件總線連接電纜,15m

TK812V015 模件總線連接電纜,1.5m

TK812V050 模件總線連接電纜,5m

TB807 模件總線終端電阻

TB820V2 模件總線光纖接收器

TB840A 模件總線光纖接收器,可冗余

TB810 模件總線光纖接口

TB811 模件總線光纖接口

TB815 TB815與CI820通訊

TB842 模件總線光纖接口

TU807 TB840/TB840A底座,帶1個TB807

TU840 TB840/TB840A底座,用于冗余I/O,帶2個TB807

TU841 TB840/TB840A底座,用于非冗余I/O,帶1個TB807

TU848 TB840/TB840A底座,冗余I/O,冗余電源接口

TU849 TB840/TB840A底座,非冗余I/O,冗余電源接口

TK811V015 雙塑料光纖,1.5m

TK811V050 雙塑料光纖,5m

TK811V150 雙塑料光纖,15m

SD821 電源24VDC,2.5A

SD822 電源24VDC,5A

SD823 電源24VDC,10A

SS822 電源切換單元

SS823 Voting device

SD831 電源24VDC,3A

SD832 電源24VDC,5A

SD833 電源24VDC,10A

SD834 電源24VDC,20A

SS832 電源切換單元

CI801Z Profibus 通訊接口

CI840AZ 冗余Profibus 通訊接口

TU847Z CI840底座(用于非冗余I/O)

AI893Z 模擬量TC/RTD輸入模件 1*8通道 安全柵

AI895Z 模擬量輸入模件 1*8通道 安全柵,HART

AO895Z 模擬量輸出模件 0/4-20mA,0-5V,0-10V R=500/1000歐 1*8通道 安全柵,HART

DI810Z 數字量輸入模件 24VDC 2*8通道

DI820Z 數字量輸入模件 120VAC 1*8通道

DI821Z 數字量輸入模件 230VAC 1*8通道

DO810Z 數字量輸出模件 24VDC,0.5A, 16通道

DO815Z 數字量輸出模件 有源24VDC 2*4通道

DO820Z 數字量輸出模件 24-230VAC,常開,3A, 1*8通道

DP840Z 脈沖計數冗余模件 RS-422,有源,5V,(12V),24V,8通道,可冗余,20KHZ

TU810V1Z 緊湊型模件端子板 24VDC,16個信號端子

TU811V1Z 緊湊型模件端子板 230VAC,16個信號端子

TU891Z 本安模件端子板

TB805Z 模件總線出線口

TB806Z 模件總線入線口

SD822Z 電源24VDC,5A,G3 Compliant
