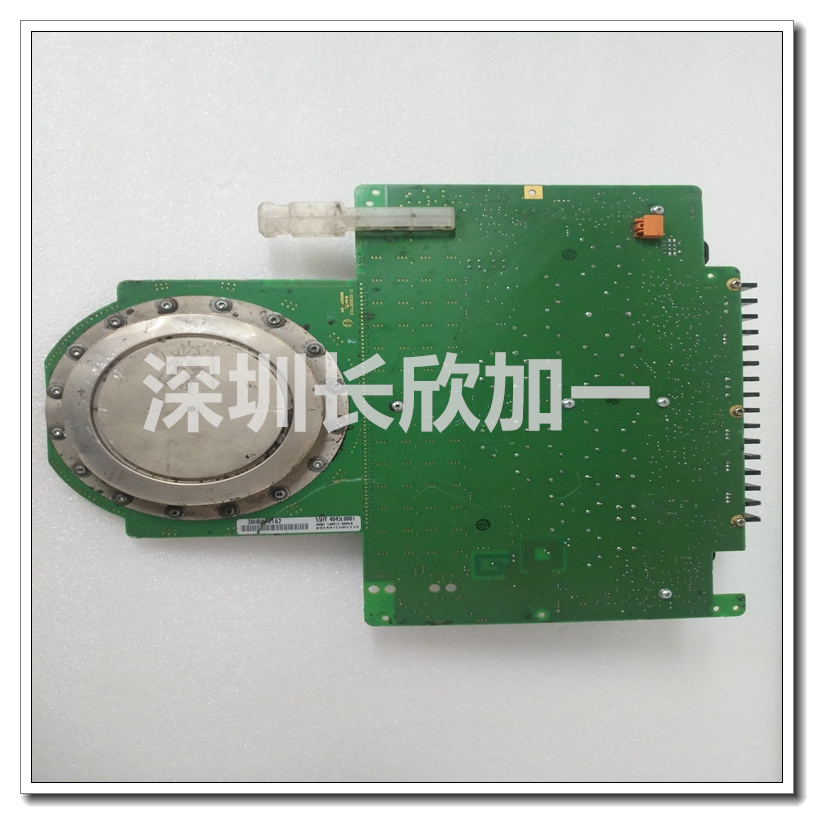

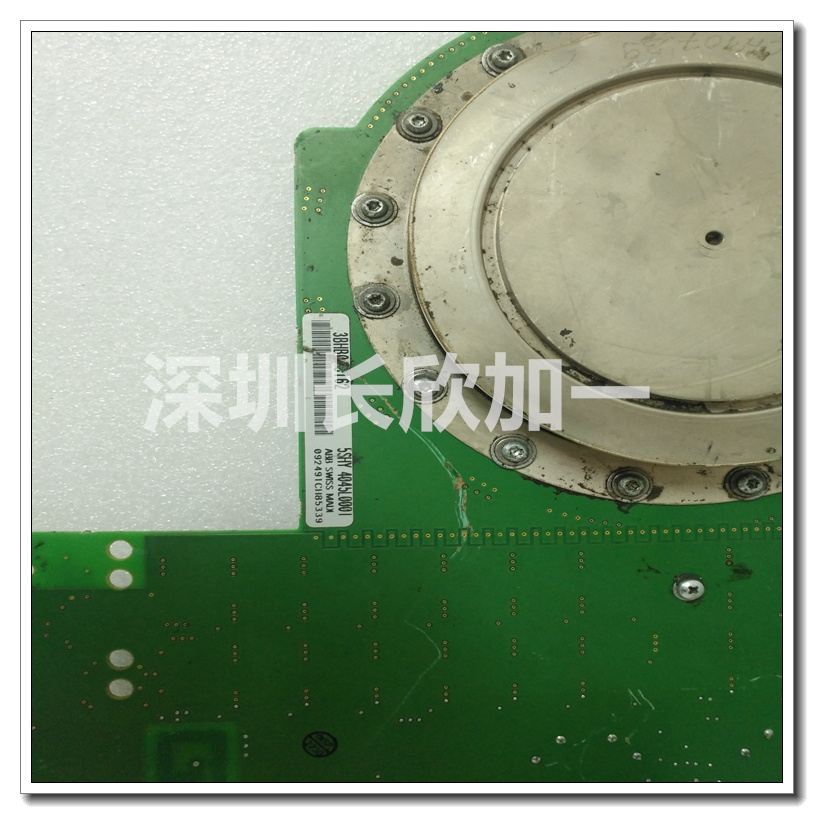

ABB IGCT系列 5SHY40L4511 可控硅晶閘模塊

可控硅原理：

可控硅是可控硅整流元件的簡稱,是一種具有三個PN 結的四層結構的大功率半導體器件,一般由兩晶閘管反向連接而成.它的功用不僅是整流，還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，具有體積小、效***、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

主要用途：

整流，普通可控硅最基本的用途就是可控整流。二極管整流電路屬于不可控整流電路。如果把二極管換成可控硅，就可以構成可控整流電路。我畫一個最簡單的單相半波可控整流電路。在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，可控硅被觸發導通。畫出它的波形圖，可以看到，只有在觸發脈沖Ug到來時，負載RL上才有電壓UL輸出。Ug到來得早，可控硅導通的時間就早；Ug到來得晚，可控硅導通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL(陰影部分的面積大小)。在電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內可控硅導通的電角度叫導通角θ。很明顯，α和θ都是用來表示可控硅在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅龋淖冐?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。無觸點開關，可控硅一個關鍵用途在于做為無觸點開關。在自動化設備中,用無觸點開關代替通用繼電器已被逐步應用。其***特點是無噪音,壽命長。

ABB IGCT電源勵磁器控制模塊ACS 6000 5SHY40L4511 常用于高壓逆變系統的非對稱集成柵換流晶閘管,機械或過程自動化領域的安全應用而設計。實施和管理復雜安全解決方案的理想選擇

ABB的IGCT具有不同的額定電壓。4500 V和5500 V設備非常適合針對標準線路電壓3300 V和4160 V

5SHY40L4511 使用2級逆變器可實現敢達8MW的逆變器輸出功率不對稱4.5 kV HPT-IGCT（91毫米晶片直徑），如圖2所示。非HPT裝置的曲線向較低頻率變平是由于節省操作面積（SOA）限制。3電平逆變器甚至可以實現大約兩倍的功率電平2電平逆變器的功率。因此，可以實現額定功率為10MW及以上的轉換器，而無需并聯和/或串聯裝置。

品牌：ABB

產品名稱：IGCT模塊
