ABB  3BHL000387P0101  應用中高壓變頻IGCT可控硅

ABB  3BHL000387P0101  應用中高壓變頻IGCT可控硅

ABB  3BHL000387P0101  應用中高壓變頻IGCT可控硅

產品特性

IGCT模塊

品牌

ABB

系列

3BHL000387P0101

型號

3BHL000387P0101

供電電源

115-240V

接口及數量

原廠

接口方式

端子接口

支持協議

通訊協議模塊

展開

ABB 3BHL000387P0101 應用中高壓變頻IGCT可控硅

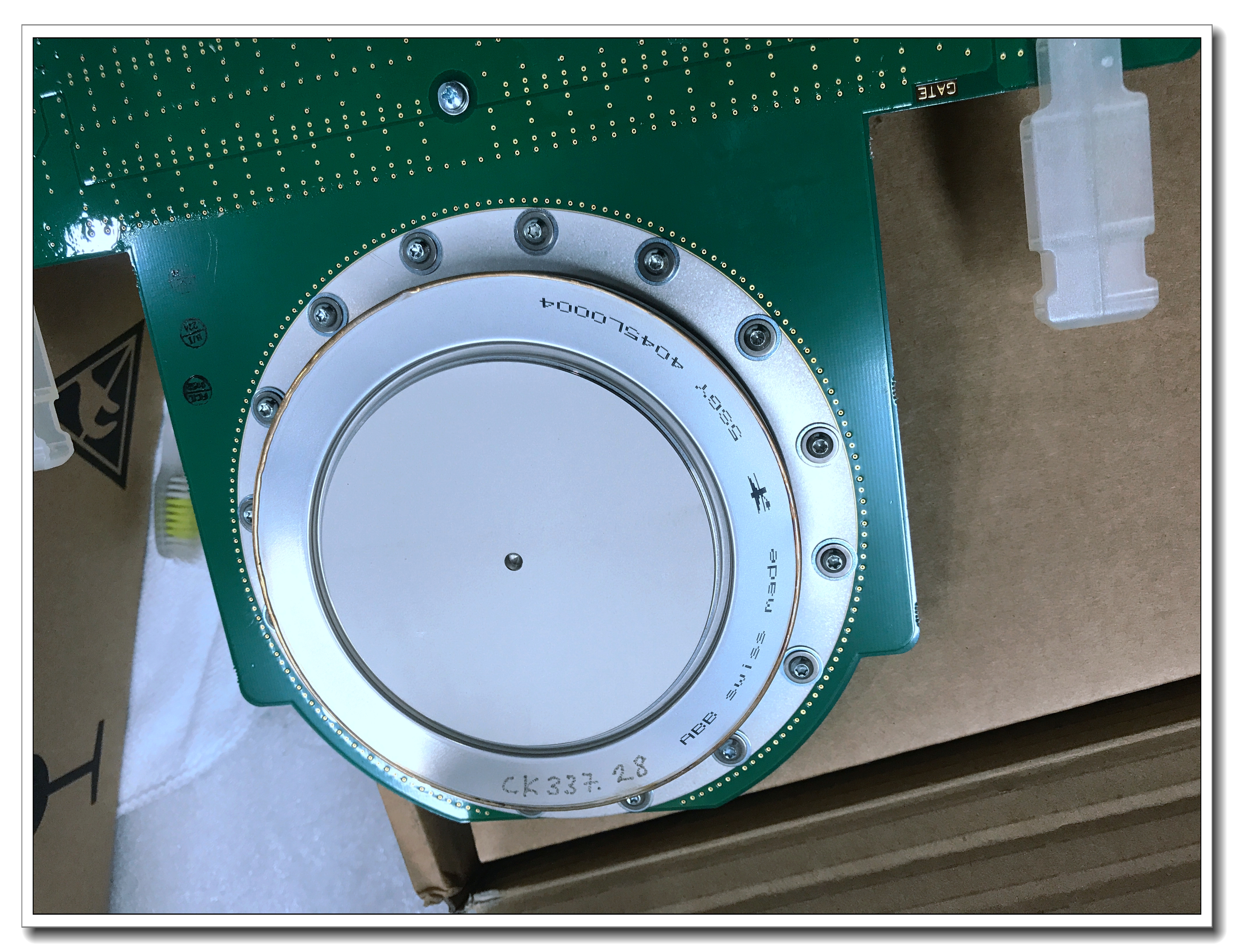

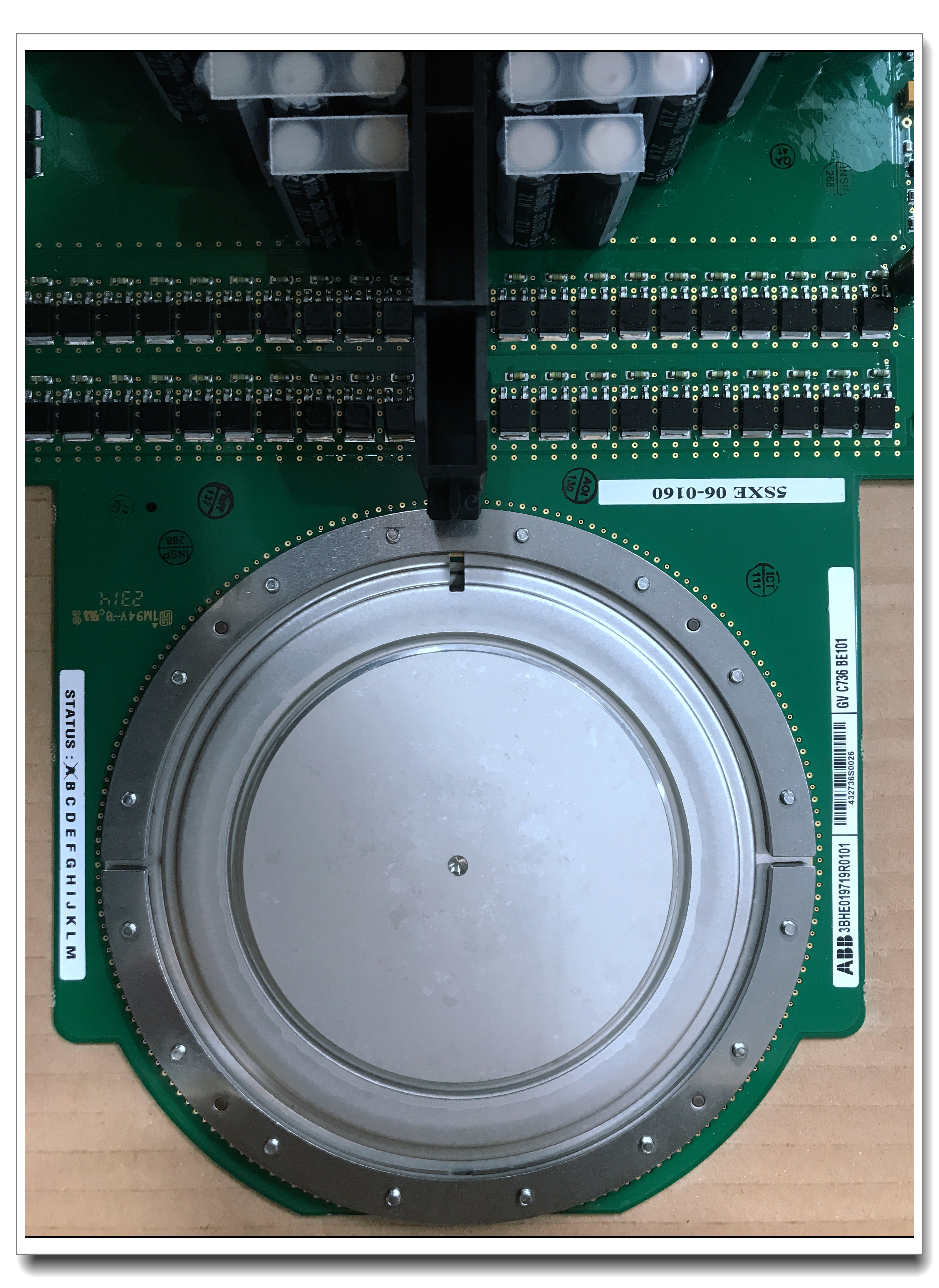

3BHL000387P0101 IGCT（集成柵極整流晶閘管）均為壓裝設備。它們以相對較高的力壓在散熱器上，散熱器也用作電源端子的電觸點。

IGCT的開啟/關閉控制單元是組件的一個組成部分。它只需要外部電源，通過光纖連接可以方便地訪問其控制功能。該設備的控制功

耗通常在10-100W之間。IGCT針對低導通損耗進行了優化。其典型的開啟/關閉開關頻率在500赫茲的范圍內。然而，與GTO相比，

較高的開關頻率僅受操作熱損失和系統去除該熱量的能力的限制。這一功能，3BHL000387P0101再加上該設備在打開和關閉狀態之間的快速轉換，可

以實現開關頻***達40kHz的短開關脈沖串。3BHL000387P0101集成柵極整流晶閘管（IGCT）結合了硬驅動GTO晶閘管的優點，包括其***改進關閉

性能，隨著設備的技術突破，柵極驅動和應用程序級別。均勻切換增強了IGCT的安全操作區域達到動態雪崩極限。3BHL000387P0101不再需要緩沖電

路。改進的損耗特性允許高頻應用擴展到kHz范圍。新的已開發出集成大功率二極管的IGCT器件系列適用于0.5–6 MVA范圍內的應用

，擴展到幾個100 MVA串聯和并聯連接。3BHL000387P0101基于IGCT的100-MVA變壓器已投入商業運營近兩年，并確認這項新技術的可靠性非常

高。使用IGCT平臺的其他新應用包括ABB新的ACS1000驅動器中壓應用。

 ABB 3BHL000387P0101 應用中高壓變頻IGCT可控硅
