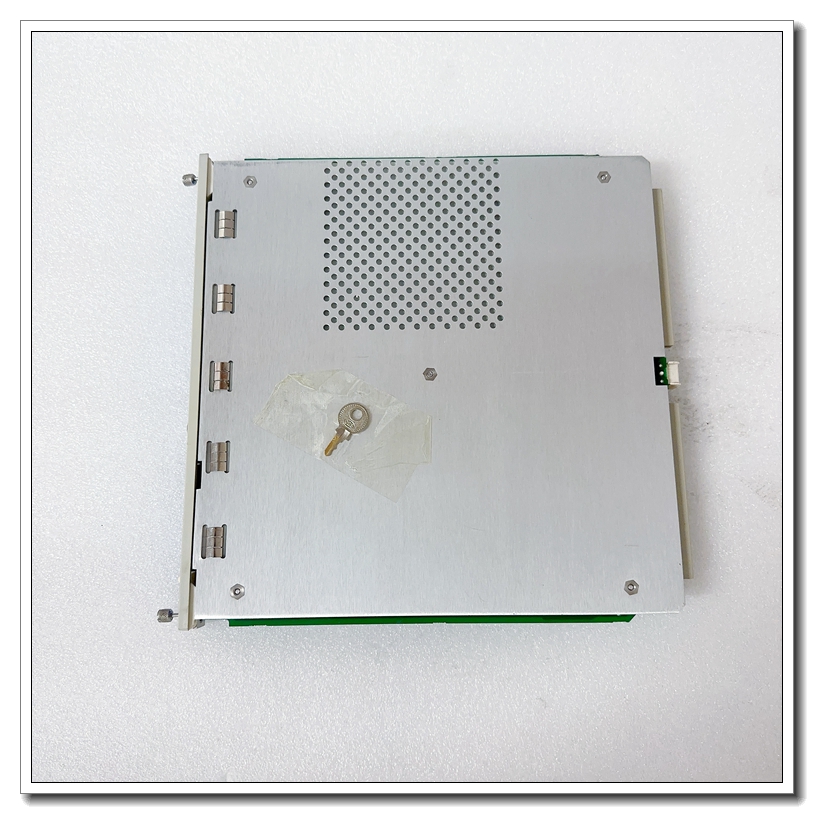

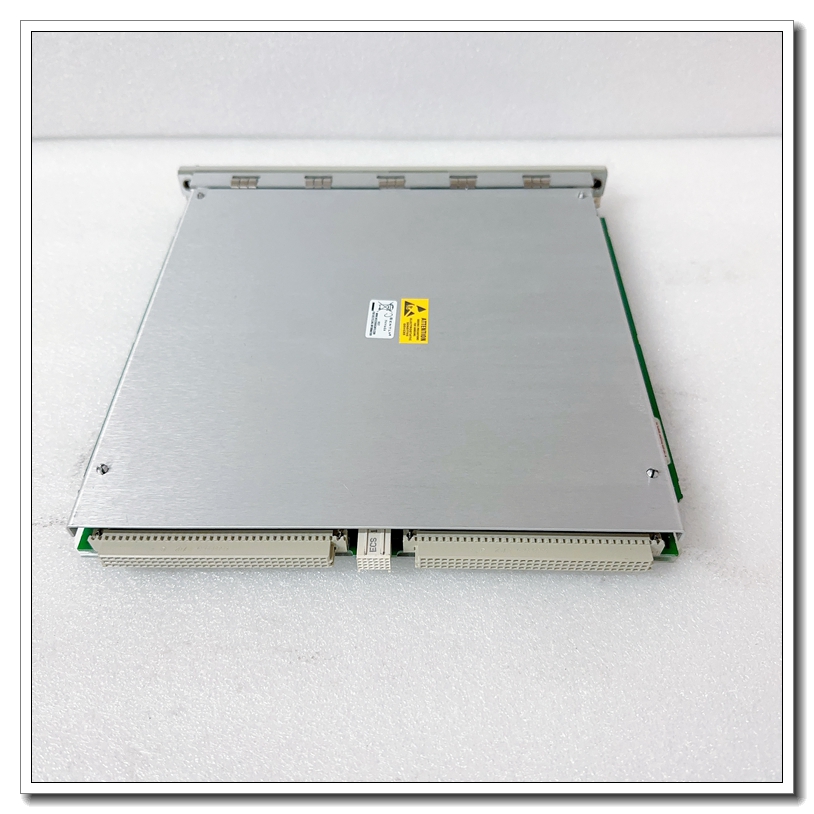

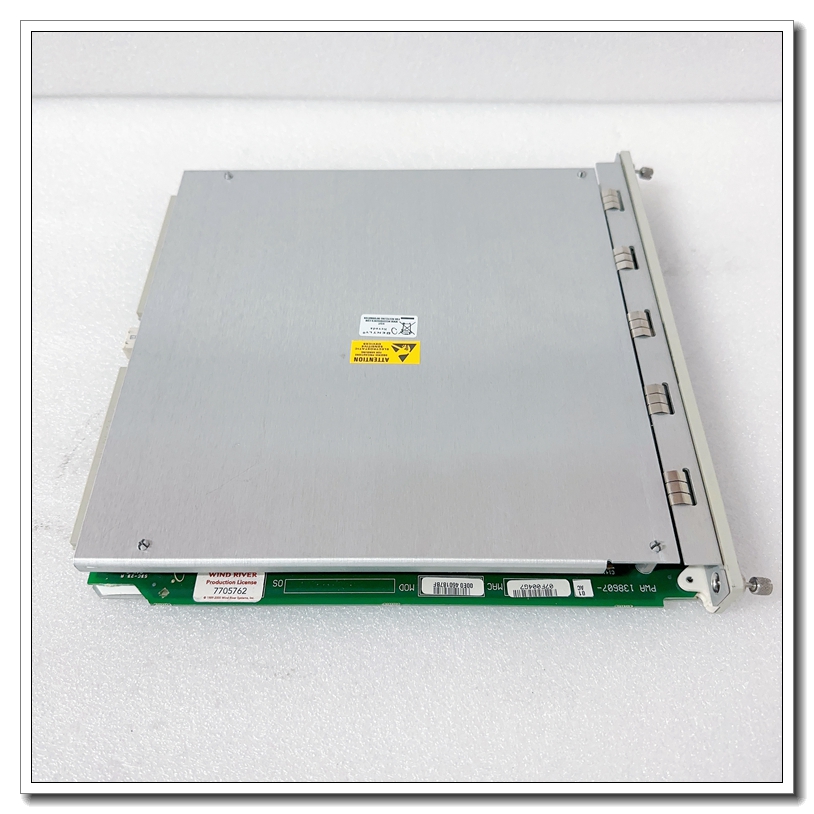

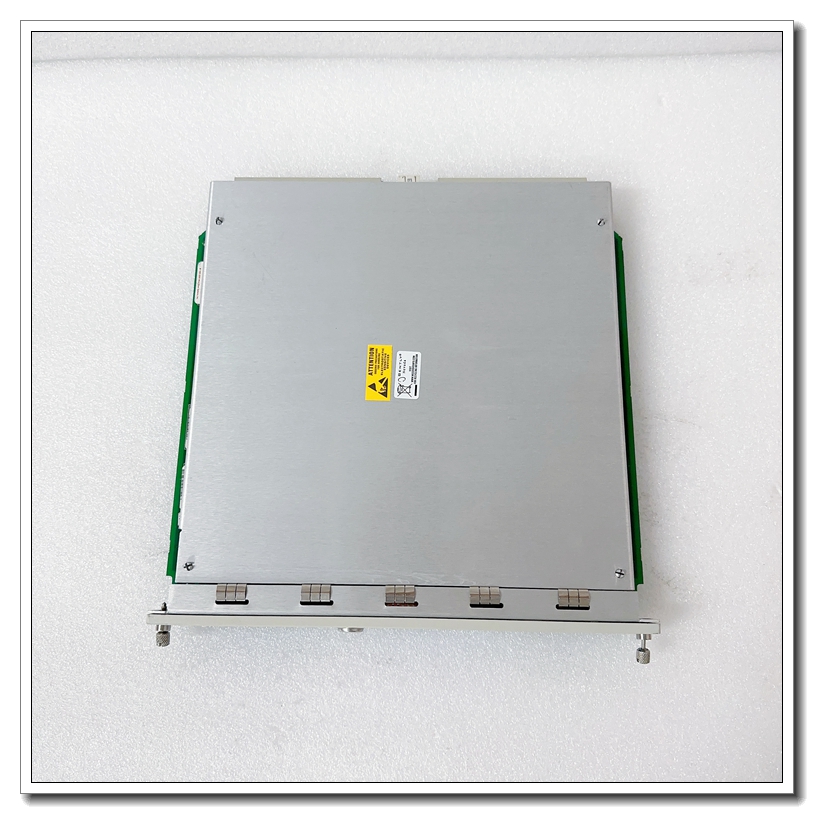

Bently Nevada 3500/22M 138607-01 瞬態數據接口老款前卡

品牌：Bently Nevada

型號：3500/22M

品名：瞬態數據接口

產地：美國

3500/22M瞬態數據接口（TDI）是3500監測系統與兼容軟件（system 1 Condition monitoring and Diagnostic software and 3500 system Configuration software）之間的接口。TDI將3500/20機架接口模塊（RIM）的功能與通信處理器（如TDXnet）的數據采集功能相結合。TDI位于a3500機架電源附近的插槽中。它與M系列監測器（3500/40M、3500/42M等）接口，以連續收集穩態和瞬態動態（波形）數據，并通過以太網鏈路將這些數據傳輸?shù)街鳈C(jī)軟件。有關更多信息，請參閱本文檔末尾的兼容性部分。靜態數據捕獲能力是TDI的標準配置。然而，使用可選的通道啟用磁盤將允許TDI捕獲動態和高分辨率瞬態數據。TDI包含3500機架內的通信處理器功能。盡管TDI提供了整個機架通用的某些功能，但它不是關鍵監控路徑的一部分，對機械自動保護的整體監控系統的正確、正常運行沒有影響。每個3500機架都需要一個TDI或RIM，它們總是占用插槽1（電源旁邊）。
