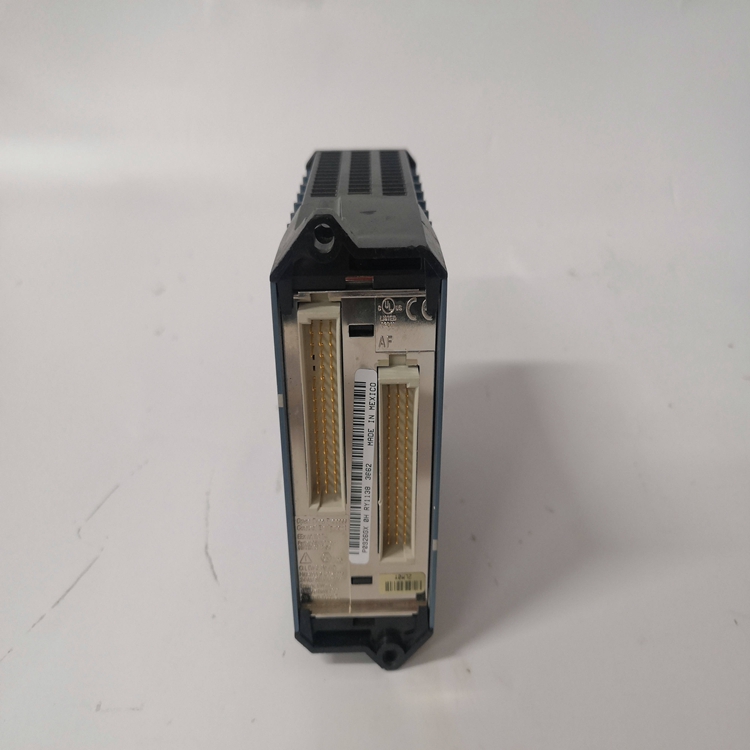

FOXBORO FBM218

Compact FBM218模塊為八個輸出通道提供冗余模塊，

每個都提供4至20 mA的輸出信號或疊加的數字HART?信號

4至20mA的模擬輸出信號（這些信號是電兼容的）。

緊湊型HART通信冗余輸出接口模塊（FBM218）

包含八個通道隔離輸出通道。Compact FBM218支持任何

標準4-20 mA設備和HART設備的混合，是Compact的一部分

Compact 200 Series I/O subsystem Overview中描述的200 Series I/O子系統

（第41H-2COV頁）。

一對模塊組合在一起，為現場總線模塊（FBM）提供冗余

電平，現場輸出信號連接到一個公共終端組件（見圖

1，第4頁）。在這種配置中，一個Compact FBM218是Master，另一個是

跟蹤器。

Compact FBM218可以用作HART通信現場設備主機，

啟用Foxboro? DCS每秒請求和接收兩條數字消息

來自現場設備。消息傳遞功能可以支持HART

通用的、通用的和設備特定的命令，但它不能支持

突發通信模式。這些命令是使用Foxboro實現的

HART DCS現場設備專家。有關更多詳細信息，請參閱現場設備專家

HART設備控制和I/O（PSS 41S-10FDMHRT）。

該模塊為每個通道提供一個隔離電源。

特征

?8個通道隔離輸出通道，每個通道提供以下輸出之一：

? 標準4至20 mA模擬輸出信號

? 數字HART頻移鍵控（FSK）信號疊加在4到20

mA模擬輸出信號

?模塊對提供FBM級別的冗余

?專用于每個輸出通道的FSK調制解調器，用于雙向數字

與HART現場設備的通信

?支持現場設備接口所需的HART通用命令

使用Foxboro DCS

?所有輸出通道之間、與地面和與

模塊邏輯

?緊湊、堅固的設計，適用于G3級（惡劣）環境中的外殼

?用于本地或遠程連接現場接線至

緊湊型FBM218
