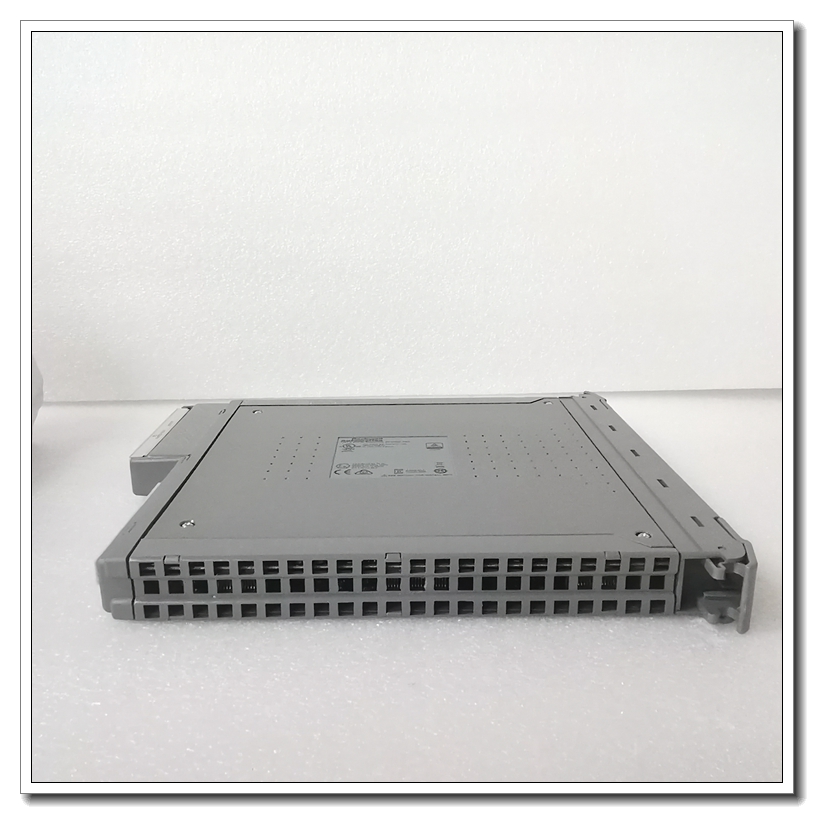

ICS TRIPLEX T8310 卡件

TMR擴展器處理器是基于TMR架構的容錯設計

在鎖定步驟配置中。圖1以簡化的形式顯示了

TMR擴展器處理器。

模塊有三個主要故障控制區域（FCR A、B和C）。每個主

FCR包含到擴展器總線和模塊間總線（IMB）的接口，一個活動/備用

與機箱中其他TMR擴展器處理器的接口、控制邏輯、通信

收發器和電源。

模塊和TMR處理器之間的通信通過TMR擴展器進行

接口模塊和三重擴展器總線。Expander總線是三重點到點體系結構。擴展器總線的每個通道包括單獨的命令和

響應媒體。在擴展器總線接口處提供表決，以確保電纜故障

并且擴展器處理器的其余部分以完全三重模式運行

即使在發生電纜故障的情況下。

擴展機箱中的模塊和I/O模塊之間的通信通過

擴展器機箱背板上的IMB。IMB與

控制器機箱，提供相同的容錯、高帶寬通信

接口模塊和TMR處理器之間。與擴展器總線接口一樣

所有事務都被投票，如果發生故障，則將故障定位到IMB。

第四個FCR（FCR D）提供非關鍵監控和顯示功能

FCR拜占庭式投票結構的一部分。

在需要接口的FCR之間提供隔離，以確保故障

不能在它們之間傳播。
