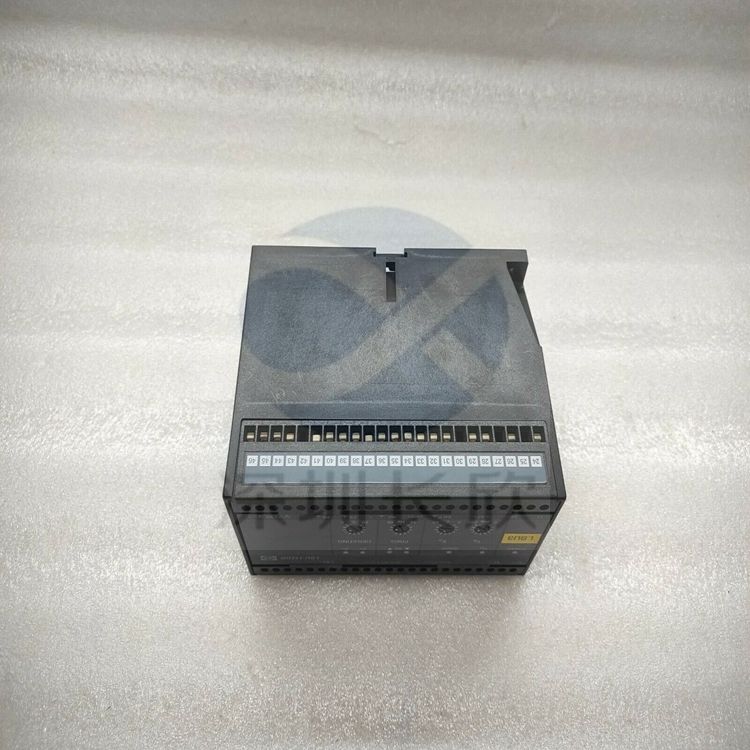

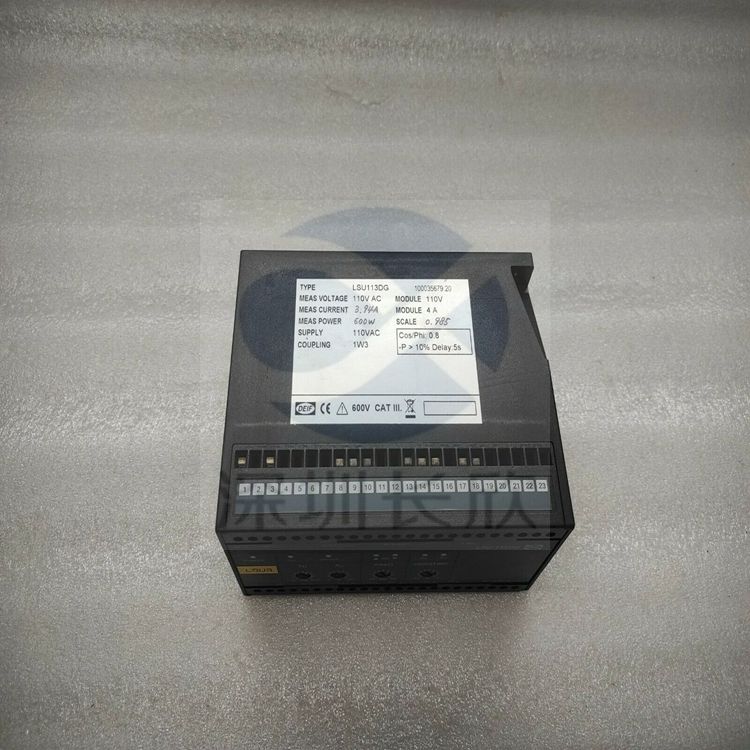

DEIF LSU-113DG

這種帶有LSU-113DG型反向功率保護的負載共享裝置構成了

用于保護和控制發電機的完整DEIF系列（單線）繼電器。

LSU-113DG用于在

發電機數量，并配有反向功率跳閘加上低功率

跳閘，與發電機的卸載相關激活。一個單元是

適用于每臺發電機。

端子號說明/動作

8、9和10

（ìP<5%?）

卸載后（第33+34（ìUnl?）項短路）

斷開信號被傳輸?shù)桨l(fā)電機斷路器，

當功率已經下降到Pn的5%或更低時。

13、14和15

（ì-P>5/10%?）

反向功率保護的繼電器輸出。設定點

由DEIF設置為10%（延遲：5s）或5%（延遲：10s）。

31和32（ìExt.p?）如果使用內部電源轉換器，則短路

31和32連接外部電源轉換器，更換內置電源轉換器，

到這些（31（+）和32（÷）。外部的輸出

轉換器必須為4?20mA直流電。

33和34（ìUnl?）可以連接到無電勢N/O繼電器觸點。

當該觸點激活時，發電機的功率為

降至零（卸載）。

35（ìRef.?）參考輸入。如果未應用：請連接到術語。第36號。

37（ì+5V?）參考輸出

36（ì??）用于上述參考輸入/輸出的公共接地端子

38ì（FS）和39（ì??）用于發電機系統頻率調節的并聯線

40ì（PS）和41（ì??）用于發電機系統功率調節的并聯線路

43+44

繼電器觸點ìSG?

用于提高速度的繼電器信號。

45 + 46

繼電器觸點ìSG?

用于降低速度的繼電器信號。

注：

繼電器觸點

當使用直流先導電機時，這些繼電器應始終通過外部輔助繼電器連接。輔助

繼電器應始終配備一個瞬態抑制器。
