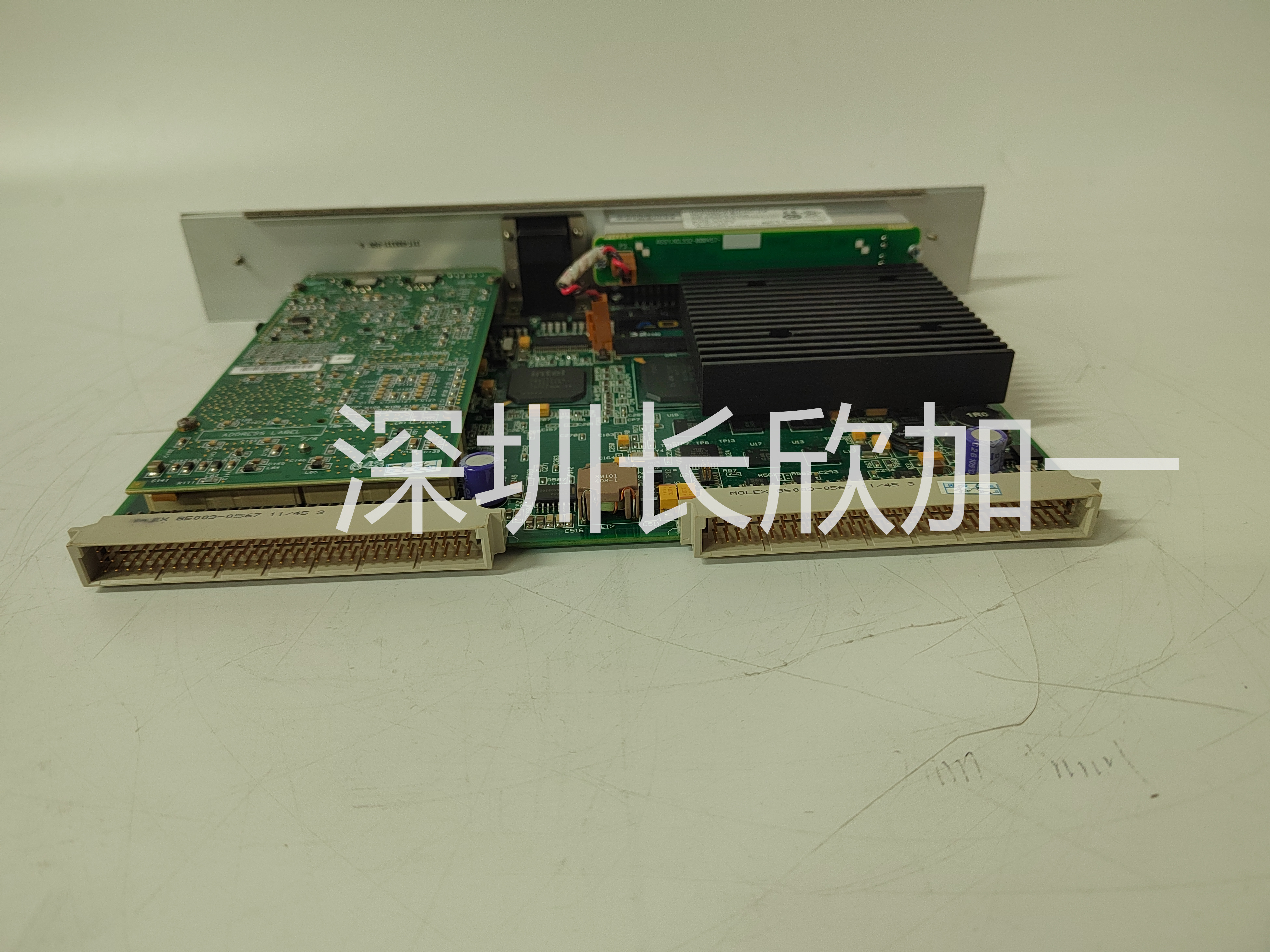

GE  IC698CPE020   CPU模塊

GE  IC698CPE020   CPU模塊

GE  IC698CPE020   CPU模塊

IC698CPE020由GE Automation制造，是PACSystems RX7i系列的CPU。它能夠?qū)崟r控制機器，并通過標準VME背板與其他機架模塊通信。IC698CPE020的操作和控制由連接的計算機或板上三位開關完成，如果需要可以禁用。

這個設備有一個700MHz奔騰III浮點微處理器。該處理器的標準執行速度為每1000個布爾觸點0.14毫秒。有10兆易失性存儲器(RAM)和10兆閃存(NVRAM)可供使用。需要CMOS電池來支持易失性存儲器。閃存是非易失性的。RAM和NVRAM可用于用戶數據、編程配置、存儲符號變量以及與寄存器相關的任何信息。操作系統固件也存儲在NVRAM中。要更新固件，只需使用適當?shù)拇卸丝趯C698CPE020連接到計算機，并運行更新軟件。

安裝時請遵循手冊中概述的程序。記錄設備的MAC地址。關閉機架電源。在機架插槽1中，插入IC698CPE020。將設備連接到以太局域網?；謴蜋C架電源。連接CMOS電池。

IC698CPE020有三個串行端口和兩個以太網端口。對于以太網連接，需要5類屏蔽或非屏蔽RJ-45雙絞線，以及TCP/IP配置。支持的串行端口包括RS-232和RS-485。第三個串行端口是工作站管理器端口。
