IC693ALG390 模擬電壓輸出模塊 綜合抗干擾設計

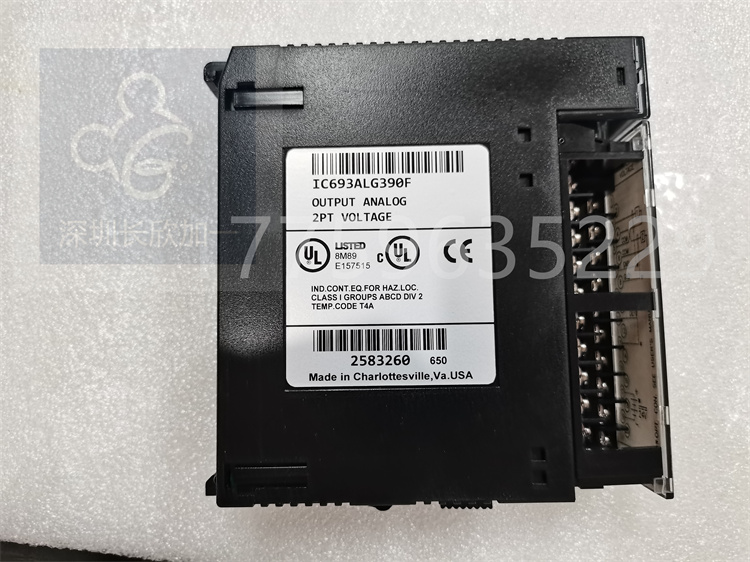

IC693ALG390 模擬電壓輸出模塊

IC693ALG390是阿格90-30系列可編程邏輯控制器(PLC)模塊。該模塊是一個模擬輸出模塊，具有兩(2)個輸出通道，能夠提供-10至+10 VDC電壓輸出信號。該模塊非常適合用于自動和手動控制閉環控制系統，以及向接收和測量儀器發送信號。它也可以與數據記錄器一起使用。

IC693ALG390模塊的分辨率為2.5 mV，其中2.5 mV等于1 LSB在25°C(77°F)時絕對精度為5 mV，在0至60°C(32至140°F)時最大失調為1 mv。該模塊的兩個通道的更新速率均為5 ms，直接受I/0掃描時間和用戶程序結構的影響。該模塊在現場側和邏輯側之間還有一個內置隔離，額定值為1500 VDC。

產品詳情

產品描述: IC693ALG390 模擬電壓輸出模塊

范圍

零件號碼

系列

品牌

產品生命周期狀態*

產品說明

抵消

校準

產品說明

-10至+10伏

IC693ALG390

90-30系列

GE Fanuc

停產/過時

模擬電壓輸出

最大1毫伏，0至60攝氏度(32至140華氏度)

工廠校準至每次計數2.5 mV

鲇耗詿翹廊簮鵝乏電壓輸出

C693ALG390是阿格90-30系列可編程邏輯控制器(PLC)模塊。該模塊是一個模擬輸出模塊，具有兩(2)個輸出通道，能夠提供-10至+10 VDC電壓輸出信號。該模塊非常適合用于自動和手動控制閉環控制系統，以及向接收和測量儀器發送信號。它也可以與數據記錄器一起使用。

IC693ALG390模塊的分辨率為2.5 mV，其中2.5 mV等于1LSB，在25°C(77°F)時絕對精度為5 mV，在0至60°C(32至140°F)時最大失調為1 mv。該模塊的兩個通道的更新速率均為5 ms，直接受I/0掃描時間和用戶程序結構的影響。該模塊在現場側和邏輯側之間還有一個內置隔離，額定值為500 VDC

該模塊也可通過提供18至30 VDC的外部電源電壓運行，標稱電源電壓為+24 VDC，來自隔離的背板上的+24 VDC或用戶提供的電壓源，以及來自當板的+5 VDC，可接受的電壓紋波為+10%?？山邮艿碾妷杭y波為10%。

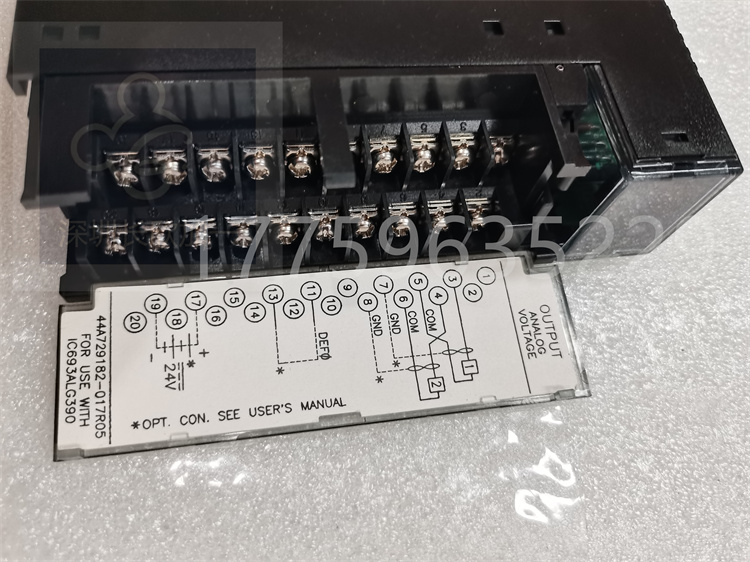

當CPU切換到停止復位模式時，該模塊可配置為保持最后狀態值或提供0伏直流輸出。該配置通過位于可拆卸接線板上的DEFO跳線設置，默認情況下，模塊被設置為保存模塊的最后狀態，

IC693ALG390雙通道模擬電壓輸出模塊提供2個端子連接器，與用戶提供的24伏PLC電源配合使用。這種配置允許用戶在內部電源中斷時提供備用電源并保存輸出值。為了減少PLC的負載，模塊電壓也可以從外部提供。模塊的頂部面板上有一個LED，當模塊的電源工作時，它會發光?，F(xiàn)場連接必須使用屏蔽儀表電纜，以最大限度地減少電容負載，建議在用戶終端連接器塊上將屏蔽層接地(GND)，IC693ALG390雙通道模擬電壓輸出模塊也提供電氣隔離。如果CPU進入復位或停止模式，模塊狀態變?yōu)槟J、0伏或保持最后狀態狀態。稱為跳線DEF0的配置跳線可用于選擇所需狀態。
