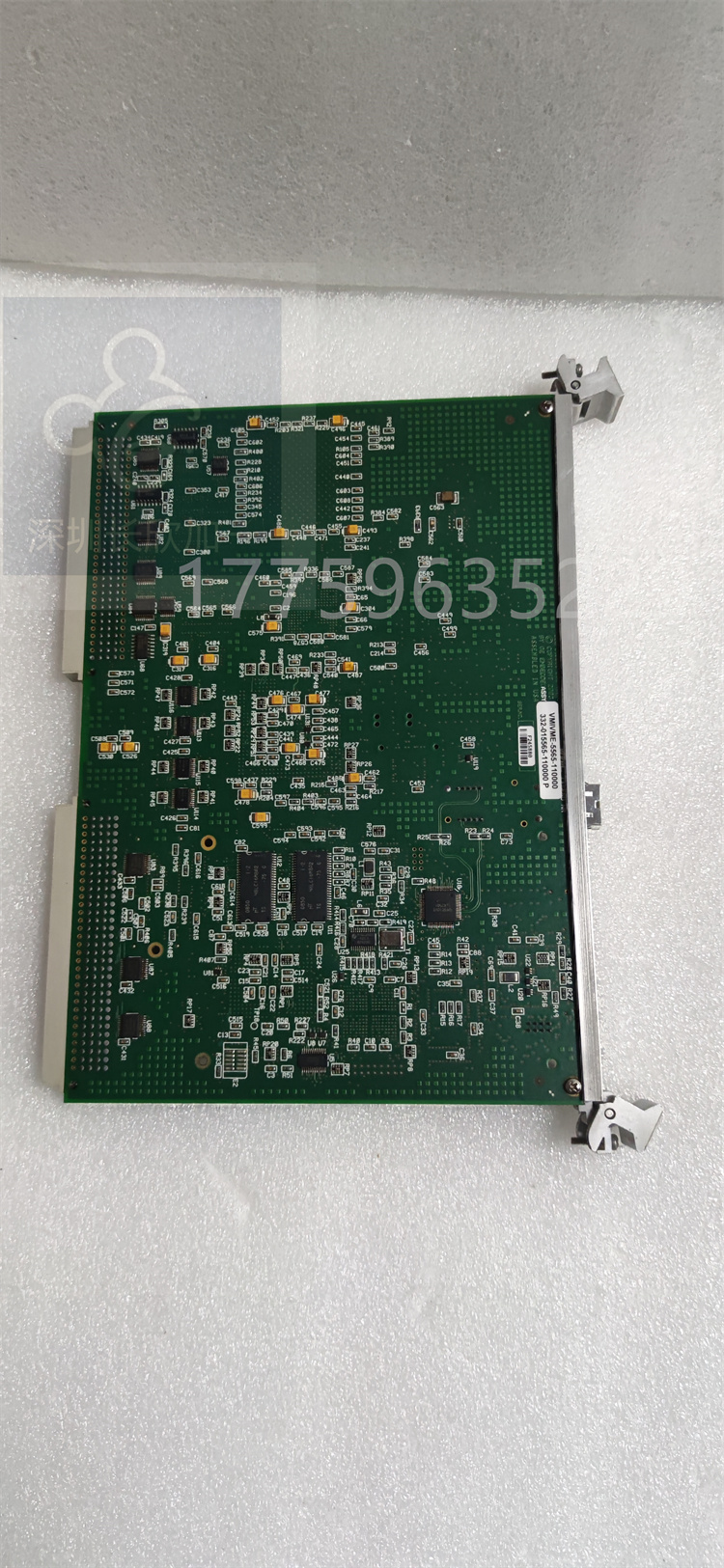

GE  VMIVME-5565-110000  反射式內存節點卡

GE  VMIVME-5565-110000  反射式內存節點卡

GE  VMIVME-5565-110000  反射式內存節點卡

規格：

VMIVME-5565-110000

輸入電流：

500mA

輸出電壓：

24VDC

輸出功率：

360W

輸入電壓范圍：

10~30VDC

產品尺寸：

96mm x 48mm x 16mm

產品重量：

約1.2kg

最大輸出電流：

每個通道最大5mA

工作溫度范圍：

-25~70℃

輸入類型：

：常開/常閉觸點

重量：

約200g

VMIVME-5565-110000是GE開發的一款觸點輸入組隔離端子板。24 個干觸點輸入連接到帶組隔離的觸點輸入 (TBCI) 端子板上的兩個柵欄式端子塊。對于接觸激勵，TBCI 與直流電源耦合。觸點輸入中的降噪電路可保護浪涌和高頻噪聲。

TBCI 支持單工和 TMR 應用程序，并與 VTCC/VCRC 一起工作。TBCI 連接到 VME 機架，其中 VCCC 或 VCRC 處理器板通過帶有模制插頭的電纜放置。該板的 TBCIH B 和 TBCIH C 變體均適用于 Mark VI，并且功能相同。標稱電壓為 24 V dc。

VMIVME-5565-110000 安裝

接線

將 24 路干接點輸入的接線直接連接到端子板的兩個 I/O 接線端子上。兩個螺釘將這些塊固定到位，并且可以將它們從電路板上拔下進行維護。每個塊有 24 個端子，可容納高達 #12 AWG 的電線。每個接線盒的左側是一個連接到機箱接地的屏蔽接線板。

電源連接

使用插頭 JE1 和 JE2 將 TBCI 連接到接觸激勵電壓源。

布線連接

在單工系統中使用連接器 JR1 將 TBCI 連接到 I/O 處理器。使用連接器 JR1、JS1 和 JT1 將 TBCI 連接到 TMR 系統中的 I/O 處理器。根據 Mark VI、Mark VIe 或 Mark VIeS 系統的類型以及冗余級別，插入電纜或 I/O 包。

VMIVME-5565-110000 操作

在信號輸入點附近的每個輸入端，濾波器可降低高頻噪聲并控制浪涌。H1 上的干觸點輸入由渦輪機控制的浮動 125 V 直流 (100-145 V 直流) 電源供電。在為每個觸點輸入供電之前，125 V 直流母線在配電模塊中受到電流限制。如規格表中所示，H2 和 H3 變體使用較低的電壓。

診斷

對接線板上的組件執行以下診斷測試：

測量激勵電壓。如果激勵低于標稱電壓的 40%，I/O 組件/板會設置并鎖定診斷警告。

作為測試，所有接線板的輸入都設置為斷開觸點（故障安全）狀態。任何未通過診斷測試的輸入都會被強制進入故障安全模式，從而導致故障的產生。

如果來自該板的輸入與來自所有三個板的 TMR 表決值不匹配，則會發出故障。

每個端子板連接器都有自己的 ID 設備，I/O 包/板會查詢?cè)撛O(shè)備。

VMIVME-5565-110000 規格

通道數

24路接點電壓輸入通道

輸入過濾器

4 毫秒硬件過濾器

能量消耗

在接線板上，20.6 W
