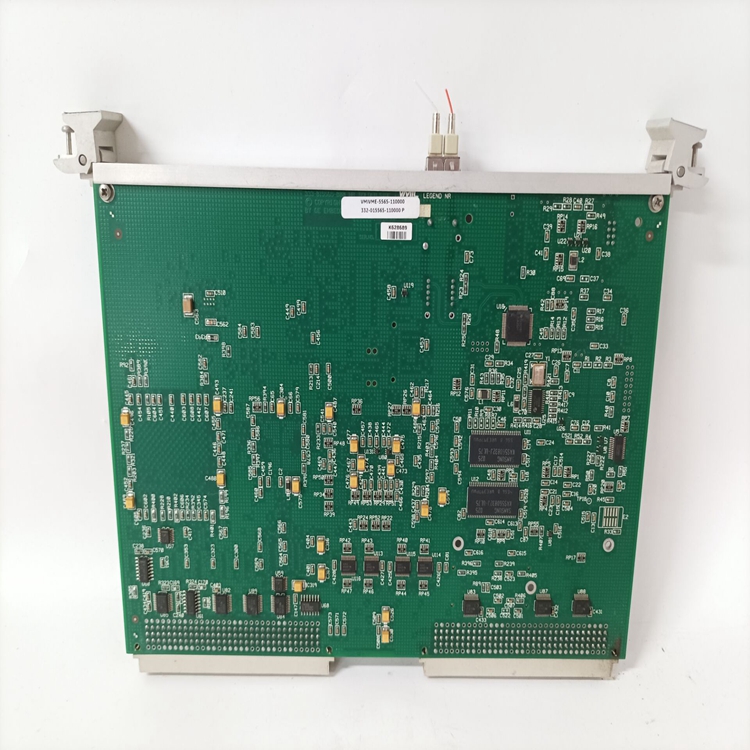

GE VMIPCI-5565-110000

VMIPCI-5565反射內存接口允許數據

以速率在多達256個獨立系統（節點）之間共享

高達174MB/s。每個反射存儲器板可以是

配置64MB或128MB板載SDRAM。當?shù)氐?/p>

SDRAM提供對存儲數據的快速讀取訪問時間。寫入

存儲在本地SDRAM中并以高速?gòu)V播

光纖數據路徑到其他反射存儲器節點。這個

節點之間的數據傳輸是軟件透明的，因此沒有

需要I/O開銷。發送和接收FIFO緩沖區

以?xún)?yōu)化主機，以及

總線性能，以保持高數據吞吐量。

反射存儲器還允許中斷一個或多個

通過寫入字節寄存器，節點。這些中斷（四級，

每個用戶可定義的）信號可用于同步

或用于跟蹤任何數據。中斷總是

跟蹤數據以確保在

中斷被確認。

系統上的每個節點都有一個唯一的標識號

介于0和255之間。節點編號在

通過在

板軟件可以通過訪問

板載寄存器。在某些應用程序中，此節點編號

將有助于建立節點的功能。

鏈路仲裁：VMIPCI-5565系統是光纖菊花

如圖2所示。每次傳輸都從

一個節點到另一個節點，直到它繞著環一圈

到達始發節點。每個節點重新發送所有

它接收的傳輸，但它發起的傳輸除外。節點

允許在傳遞的傳輸之間插入傳輸通過
