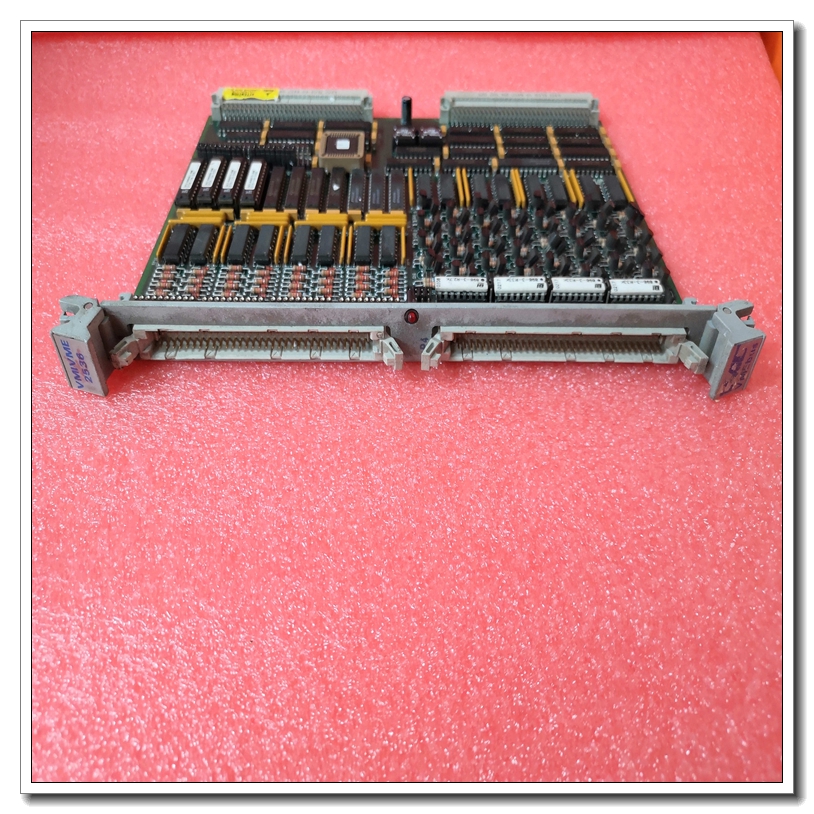

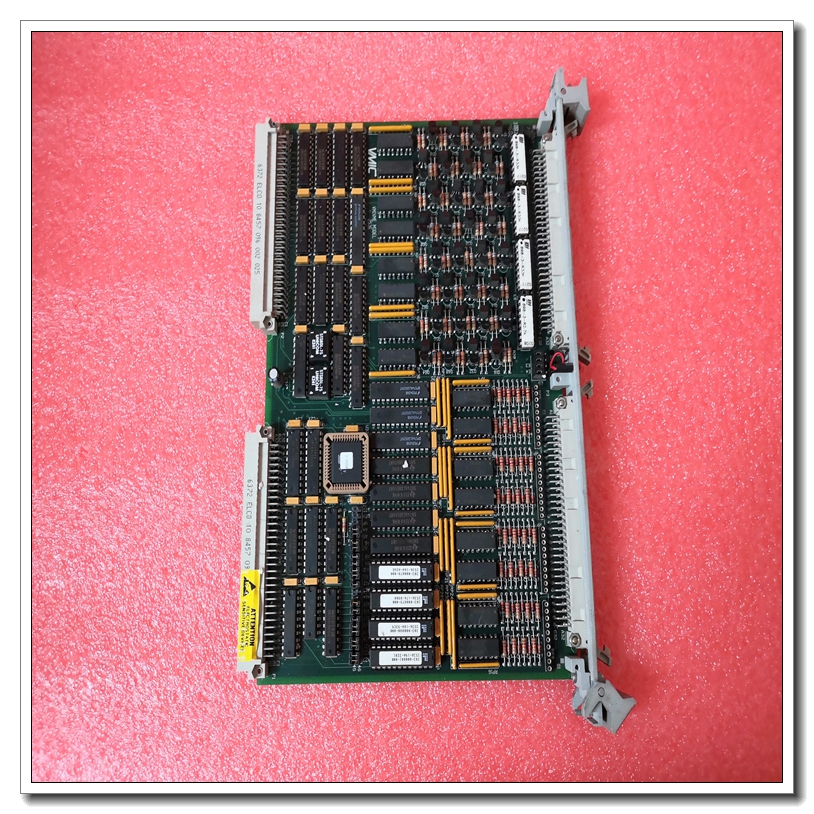

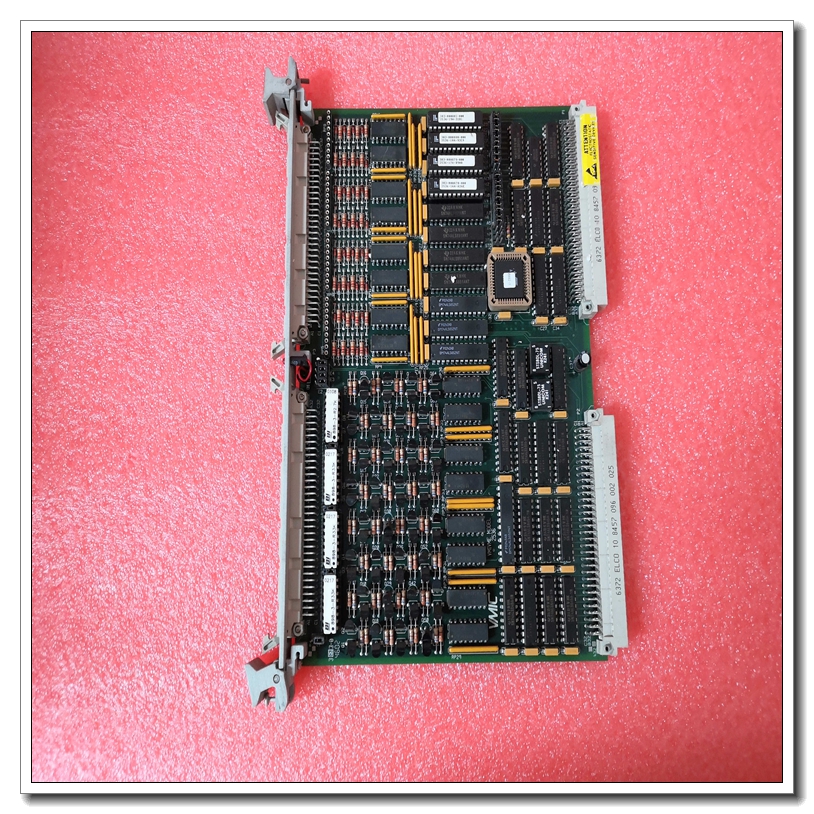

GE VMIVME-7486

VMIVME-7486單板機是一臺完整的IBM PC/AT 80486

兼容微型計算機，具有Eurocard結構和

與VMEbus規范C.1版完全兼容。

VMIC的VMIVME-7486有兩種操作模式：標準PC/AT兼容

模式和VMEbus控制器模式。通電后，它將作為標準

PC/AT。它執行PC/AT類型的開機自檢，然后啟動MS-DOS，

Windows、OS/2、NextStep、XENIX或任何其他兼容PC/AT的操作系統。

它的鍵盤和視頻控制臺與用戶的交互是典型的PC/AT。這

第三章討論了VMIVME-7486的PC/AT模式

本手冊第55頁。

在引導之后，VMIVME-7486可以承擔VME總線的附加功能

控制器并與其他VMEbus模塊交互。VMEbus控制器的功能

可通過編程VMIVME-7486的VMEbus接口寄存器獲得

根據本手冊第71頁第四章VMEbus功能。

使用VMIC的VMIVME-7420 VMEaccess軟件，VMIVME-7486程序員

可以簡單地通過鏈接到

VMIVME-7486 VME總線中斷和控制功能。

因為這款產品連接了基于英特爾的個人電腦傳統上不同的世界

和基于摩托羅拉的VMEbus控制器，與傳統符號相比有些混亂

并且術語可能存在。我們已盡一切努力制作本手冊

通過遵守摩托羅拉/VMEbus世界的典型慣例而保持一致；

不過，兩個陣營的用戶都應該查看以下注意事項：

?十六進制數字為摩托羅拉風格，前綴為美元符號：

例如，79美元。相反，這個相同的數字表示為0F79H

根據英特爾慣例，或許多程序員的0xF79。較少的

常見的形式有F79h或數學家的F7916。

?8位的量稱為字節，16位的量被稱為字

32位的量稱為長字。英特爾的約定是相似的，盡管

它們的32位數量通常被稱為雙字。

?摩托羅拉程序員應注意，英特爾處理器有一條I/O總線

完全獨立于存儲器總線。在

通過參考I/O中的寄存器和邏輯實體來澄清這一點的手冊

通過在I/O地址前面加上前綴來填充空間。因此，I/O$140的寄存器不是

與140美元的寄存器相同，因為后者在內存總線上，而前者

在I/O總線上。

?英特爾程序員應注意，本手冊中使用

線性、平面記憶模型而不是舊段：關聯的偏移模型

與英特爾真實模式編程。因此，ROM芯片在一段：偏移

C000:0的地址將在本手冊中列為地址$C000。對于
