GE IS200VSVOH1B 燃機卡

產品描述

IS200VSVOH1B是通用電氣為Mark VI制造的板組件。Mark VI由GE發布，作為其長期流行的燃氣/蒸汽輪機管理Speedtronic系列的一部分，該系列始于20世紀60年代，當時該公司發布了Mark I系統。直到2000年代，Mark VI和Mark VIe的渦輪機控制線一直在持續發展。Mark VI包括以太網通信功能、基于PC的操作員界面以及專門為渦輪機控制而設計的集成硬件和軟件。

IS200VSVOH1B用作伺服控制板。該板通過控制四個電液伺服閥驅動燃料/蒸汽閥。該板還提供脈沖速率流量輸入、LVDT激勵和LVDT位置反饋。IS200VSVOH1B可用于三重冗余系統，也可用于單工系統。

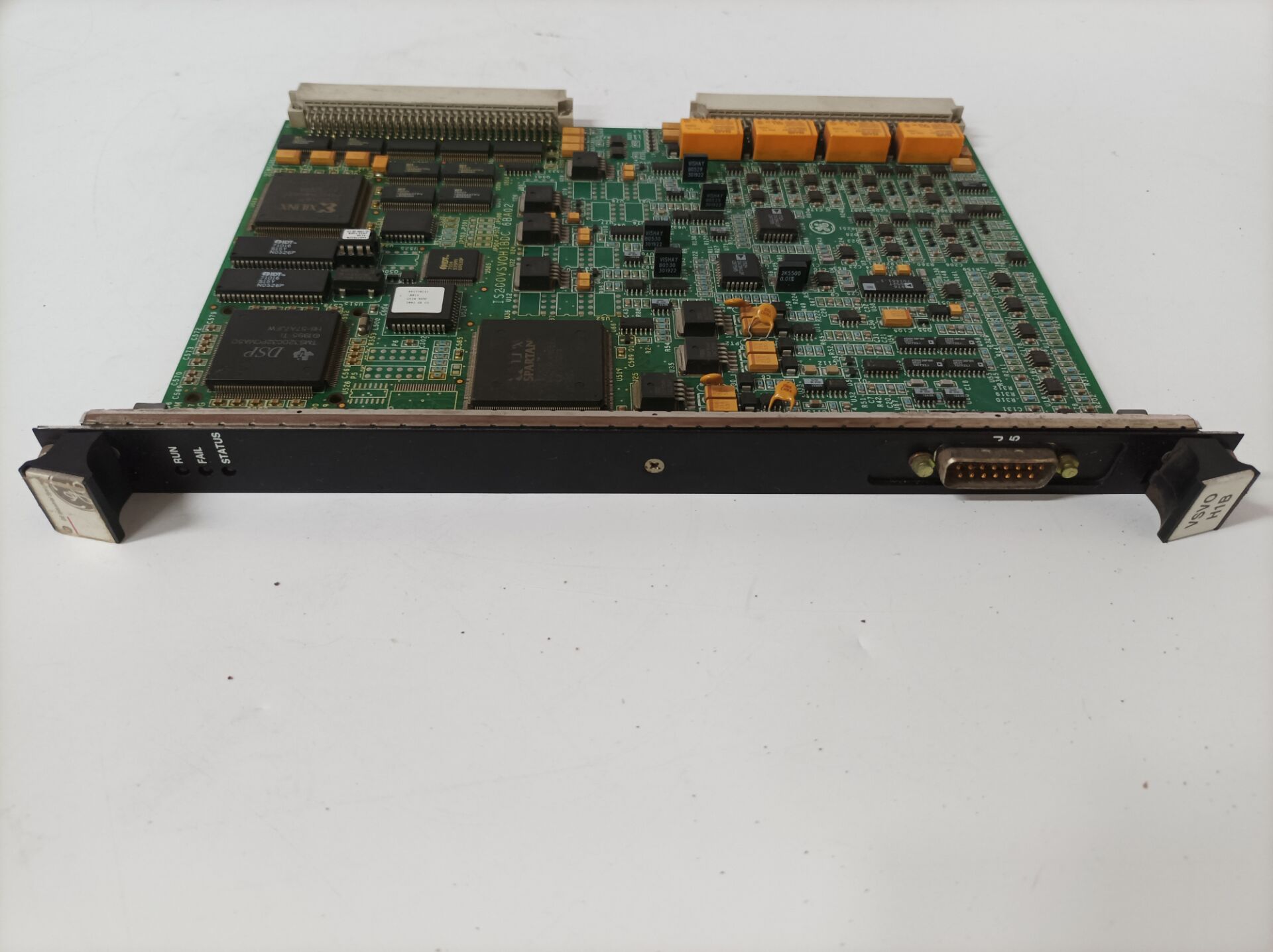

IS200VSVOH1B具有連接到PCB的單槽前面板。該面板包括一個電纜連接器（J5）以及用于狀態信息的LED指示燈。前面板上的三個LED包括一個RUN燈（綠色）、一個FAIL燈（紅色）和一個STATUS燈。STATUS（狀態）燈通常未通電。但是，如果出現報警情況，該LED將通電并顯示為穩定的橙色。

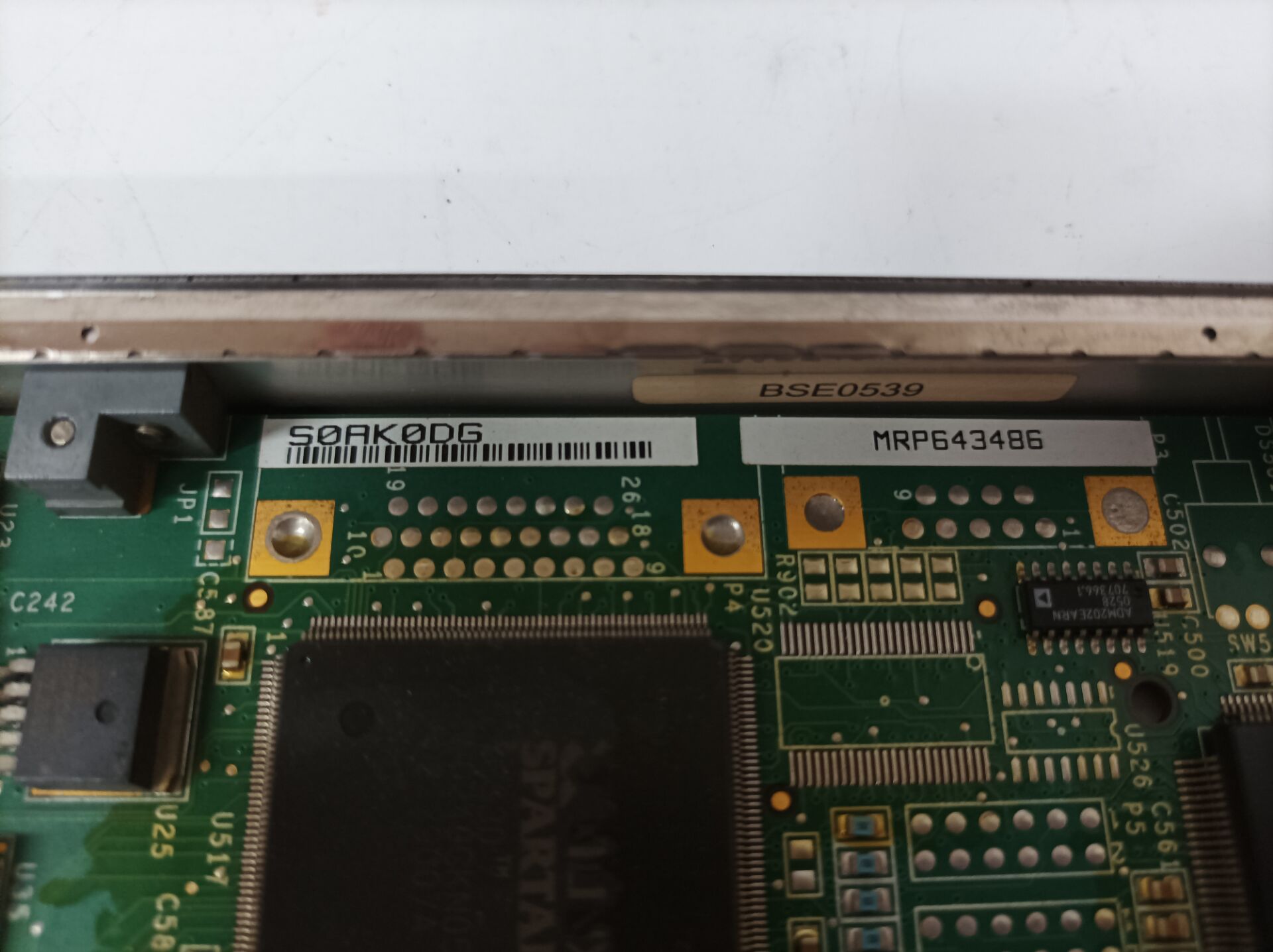

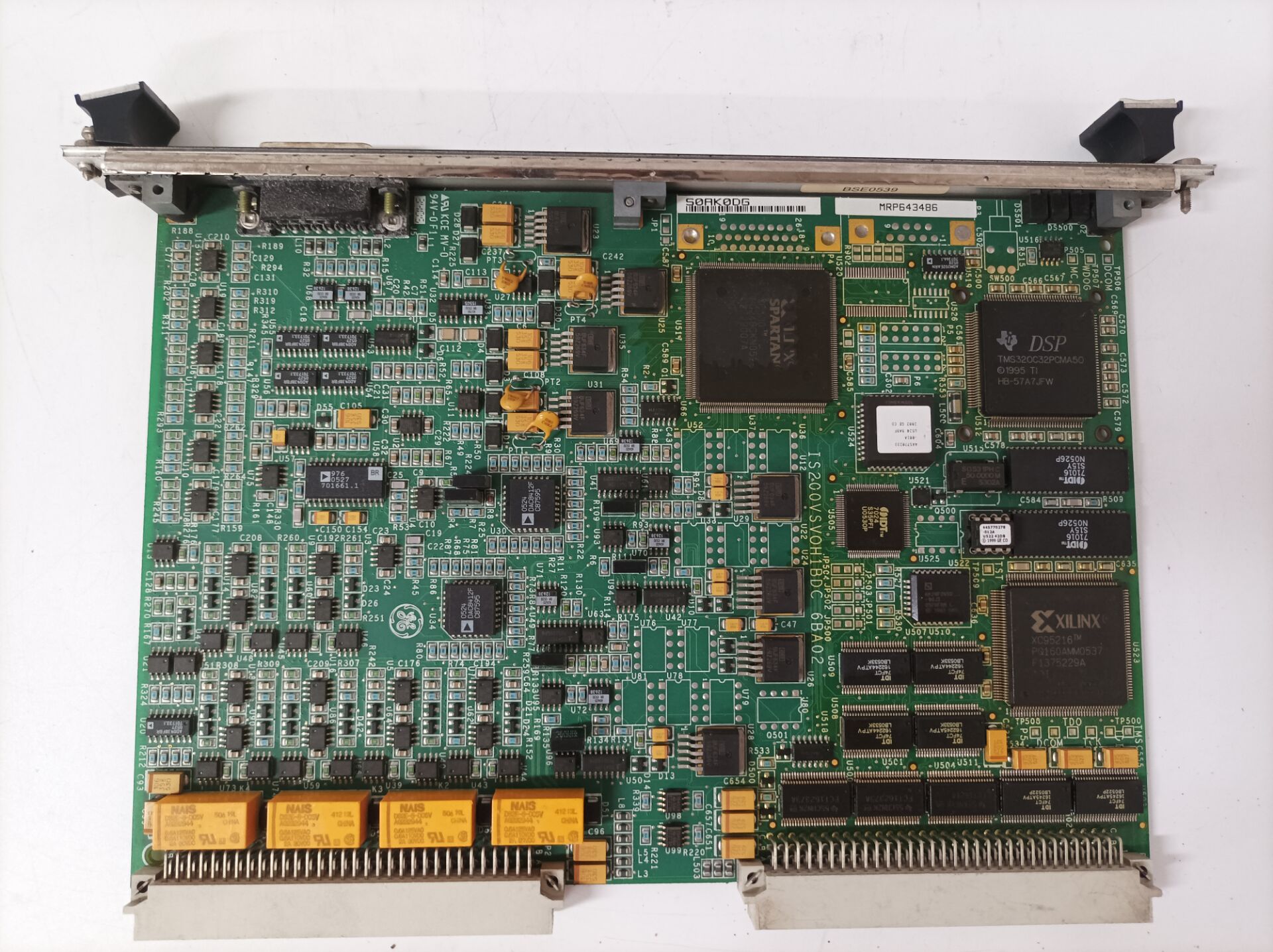

IS200VSVOH1B有六個連接器，包括兩個背板（P1/P2）和四個由導電跡線制成的連接器（P3至P6）。該板包括四個繼電器（K1至K4）。每個這些組件的頂面都有一個印刷圖。電路板上裝有電阻器、電容器和TP測試點。它還具有電感器珠（L1-L10）。該板有70多個集成電路。
