GE IS220PTURH1B 燃機卡

產品描述

IS220PTURH1A是GE為其Mark VI系統創建的組件。Mark VI是GE發布的用于燃氣/蒸汽輪機管理的Speedtronic最終系統之一。

IS220PTURH1A是一個主汽輪機專用主跳閘包。該組件在渦輪機控制終端板和一個或兩個以太網網絡之間提供電氣接口。該組件的輸出通過連接到相關端子板的DC-62引腳連接器進行。

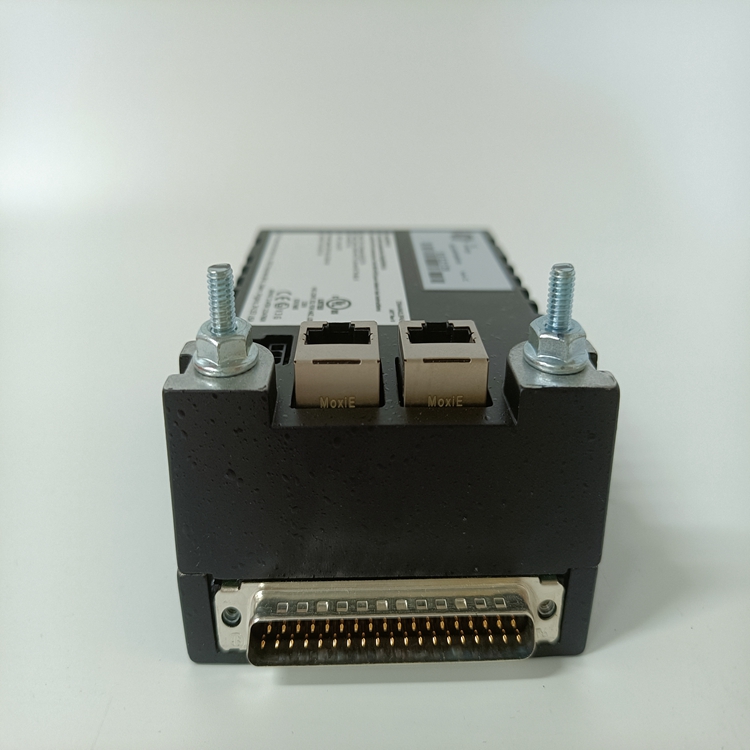

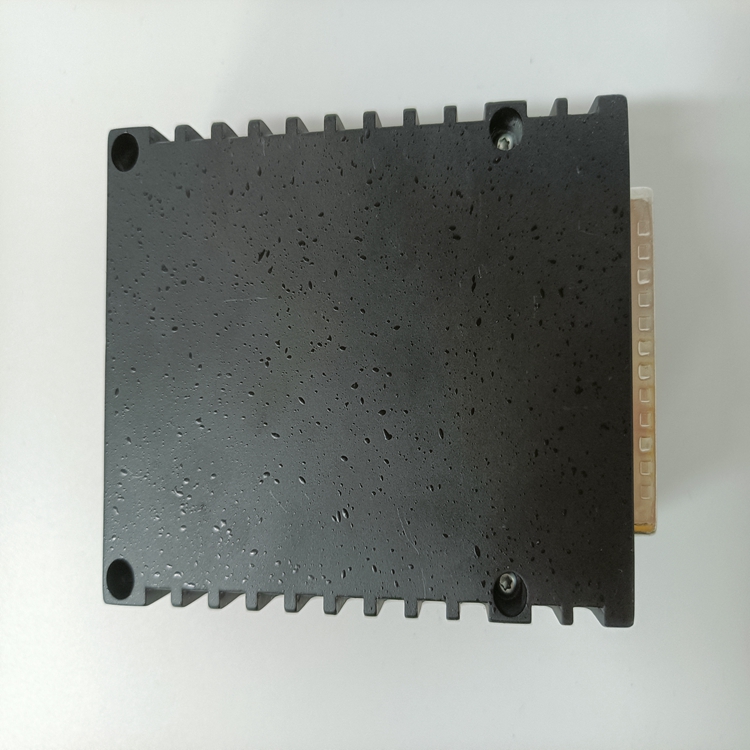

IS220PTURH1A采用黑色外殼，帶有空氣循環開口。此機箱的前部有多個LED指示燈，以及一個IR（紅外端口）。此端口不用于此組件。在這個外殼內，有一個處理器板、一個專用于渦輪機控制的第二板和一個模擬采集輔助板。組件安裝在TTURH1C端子板上。處理器板有兩個10/100以太網端口、閃存和RAM、用于識別的只讀芯片、內部溫度傳感器和復位電路。

IS220PTURH1A允許自動重新配置，將自動從控制器下載到I/O包。重新配置包括基本負載、引導負載、固件和參數。若要發生此情況，必須啟用自動重新配置。通過組件編輯器在Toolbox ST應用程序中啟用或禁用此功能。

IS220PTURH1A具有一個帶有四個無源磁速度輸入的接口。電路靈敏度可允許檢測2-RPM盤車裝置速度，以確定渦輪機是否已降至零速度（渦輪機已停止）。組件上的中間速度信號用于速度控制和主超速跳閘信號。如果需要更多信息，請查閱制造商的手冊或數據表。
