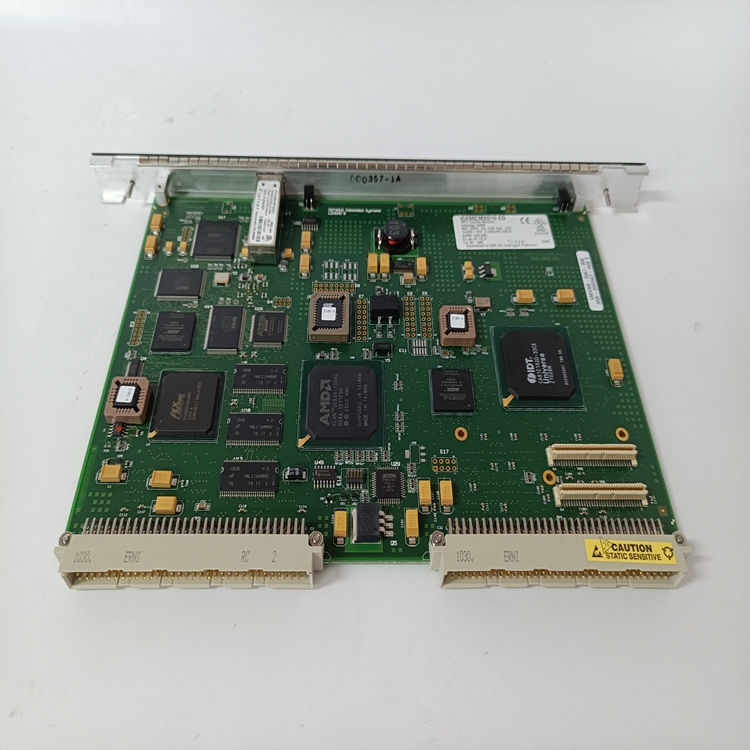

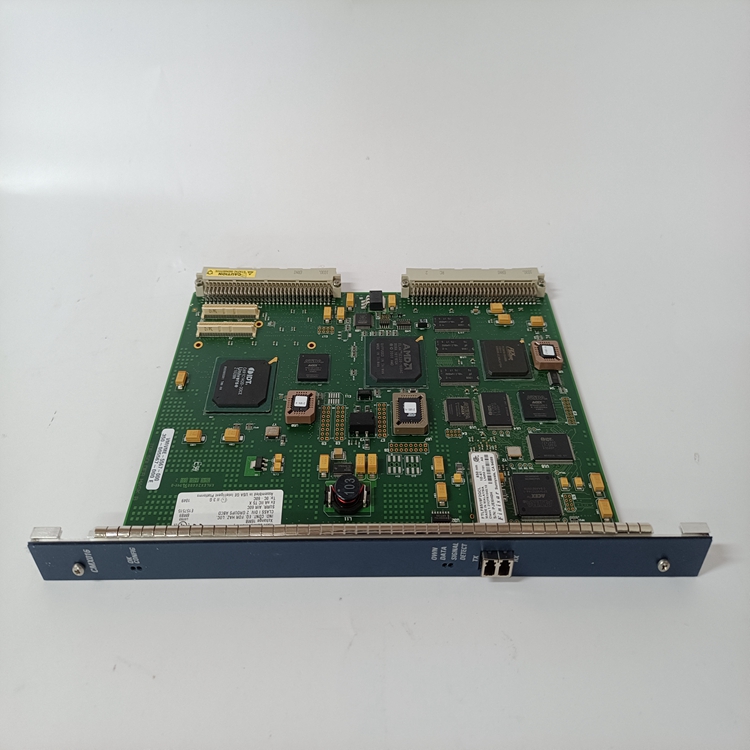

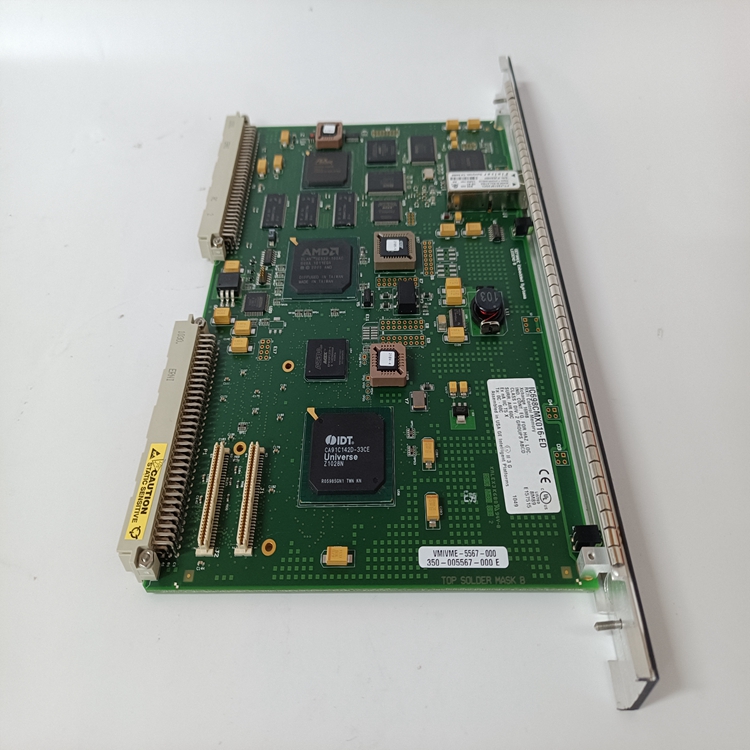

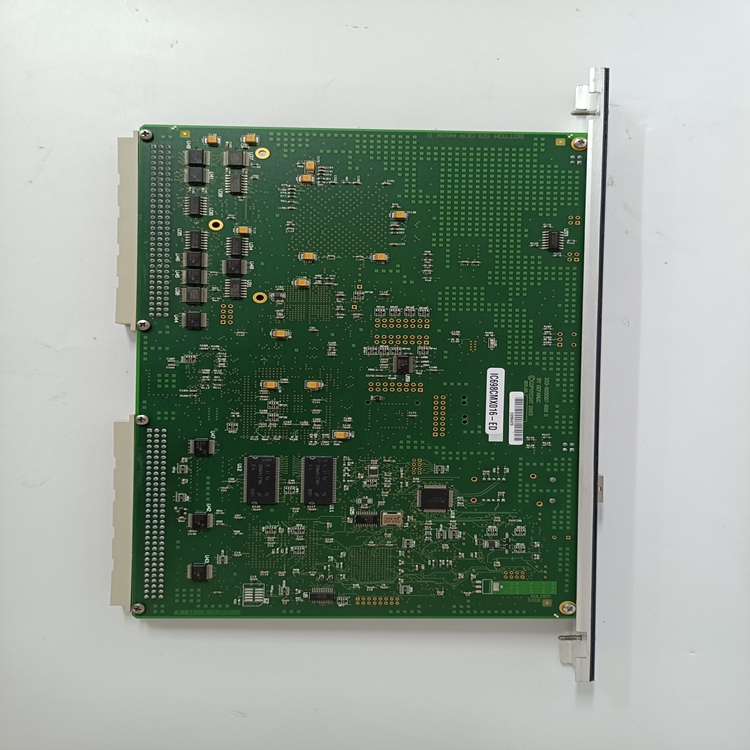

GE IC698CMX016 CPU模塊

在開始之前，請確保您有下列項目。

■ 具有2.00版或更高版本固件的PACSystems RX7i CPU

■ 帶電源的PACSystems RX7i CPU機架。

■ 編程軟件：Machine Edition–Logic Developer PLC，4.5版或更高版本（與PC兼容

計算機）。

■ 電纜。有關詳細信息，請參閱PACSystems RX7i存儲器Xchange模塊中的“光纖電纜和連接器”

用戶手冊，GFK-2300。

注意：包含一個或多個Memory Xchange模塊的RX7i系統必須安裝在金屬外殼中

以滿足輻射發射標準。有關詳細信息，請參閱PACSystems RX7i安裝

手冊，GFK-2223。

在RX7i機架中安裝CMX模塊

警告

請勿在通電的情況下插入或移除模塊。這可能導致CPU停止，損壞

模塊，或?qū)е氯松韨Α?/p>

內存Xchange模塊只能安裝在主（機架0）RX7i機架中。RX7i最多支持四個

每個主機架的內存Xchange模塊。

1.確保機架電源已關閉。

2.將模塊滑入系統中配置的插槽。

3.用力將電路板壓到位，但不要用力。擰緊面板頂部和底部的螺釘。

4.將光纖電纜連接到TX和RX連接器。

5.將電纜從TX路由到環中下一個節點的RX連接器。將電纜從該板的TX連接到

下一節點的RX連接器。重復此步驟，直到環中的最后一個節點將其TX路由到第一個節點的RX

節點。

6.打開RX7i機架的電源。
