蘇州迅鵬DFM102C單路測力模塊

文章作者：長欣小編人氣：發表時間：2023-01-31 16:43

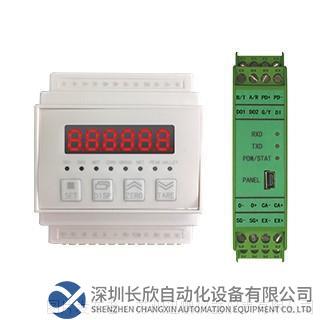

DFM101C/102C單路測力模塊（快速、帶顯示/密集安裝）

DFM101C為六線制比例測量、具有斷線識別功能、帶6位LED顯示；DFM102C為四線制比例測量、無斷線識別功能、不帶顯示、可密集安裝。

■ 測量的非線性誤差不大于±0.05%F?S（測控15次/秒條件下）。

■ 顯示分辨力：1／100000。

■ 測量速度15次/秒、120次/秒或240次/秒，可通過參數設置選擇。

■ 通訊速率：2400bps到115200bps可選。

■ 變送輸出速率與測量同步。

■ 10點折線修正功能。

■ 傳感器供電5V±2%，100mA（MAX）。

■ 可同時具備通訊、變送、開入、開出功能。

■ 直流供電：10～24VDC具有防反接保護。

內容	代碼說明
	DFM101C-	標配1點開入，2點OC門輸出，1組外供。 DFM102C無顯示，可通過手持組態器（選配件）查看模塊測量值及參數。
	DFM102C-
DFM101C外形尺寸			72×110.7×58.5，導軌安裝。
DFM102C外形尺寸			23×100×111，導軌安裝。
變送輸出（選件）（隔離，分辨率：1/12000；負載能力600Ω）			A1	電流輸出（4-20）mA、（0-20）mA、（0-10）mA
			A2	電壓輸出（0-5）V、（1-5）V
			A3	電壓輸出（0-10）V
			A4	電壓輸出±5V
			A5	電壓輸出±10V
通訊（選件）(DFM101C的通訊接口與供電隔離，DFM102C為非隔離)				MS1	RS232接口可通過參數設置選擇TC-ASCII或Modbus-RTU協議
				MS2	RS485接口可通過參數設置選擇TC-ASCII或Modbus-RTU協議
智能模塊（選件）					TS	智能模塊接口
