閥門傳感器自然是監控閥門開閉的傳感器，大部分閥門傳感器提供的信息都為開關量：如直角回轉閥位置傳感器、升桿閥傳感器，我們將對其工作原理和使用注意事項進行介紹。然后將為大家介紹創新性產品MVQ智能閥門傳感器特點與優勢：該傳感器可提供閥門開關角度數值，識別多種磨損狀況，從而對閥門早期泄漏和沉積實現早期診斷和預測性維護。

01.直角回轉閥位置傳感器

直角回轉閥和氣動執行器用于工業自動化中的過程控制。反饋系統指示閥門的開啟和關閉位置。ifm的反饋系統與所有使用ISO NAMUR VDE 3845標準安裝的執行器兼容。該通用標準準確定義了執行器制造商必須安裝傳感器的螺紋孔的位置。

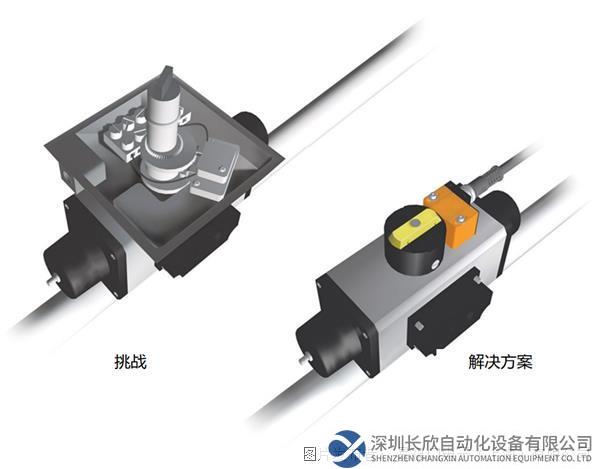

挑戰：機械開關盒的移動部件可能會粘住或斷裂。

解決方案：ifm的傳感器和目標凸輪可提供非接觸式閥門位置反饋。

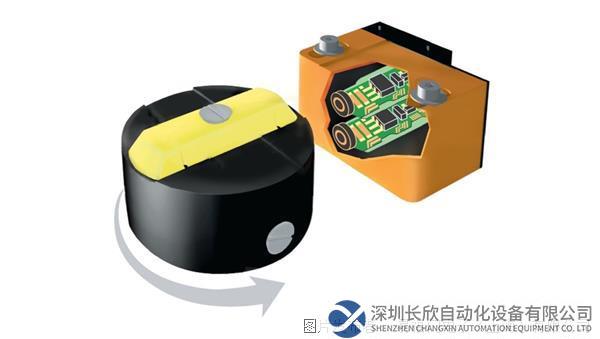

ifm的IN系列傳感器使用標準電感技術實現金屬目標的非接觸式檢測。典型的電感式傳感器包含一個鐵氧體磁芯，周圍環繞著一圈線圈以形成電感電路。IN傳感器包含兩個鐵氧體線圈。這些線圈垂直放置在外殼內。安裝在執行器桿上的旋轉凸輪包含兩個不銹鋼目標物，位于圓盤側面，相隔 90°，高度不同。

當閥門開啟時

凸輪旋轉，將其中一個目標物移動到一個鐵氧體線圈前面。線圈感測目標并提供閥門開啟位置的信號。

當閥門關閉時

凸輪旋轉并將第二個目標物移至第二個鐵氧體線圈。線圈感測到目標并指示閥門的關閉位置。

ifm以交流和直流電壓提供這些產品，適用于危險場所并具有集成的 AS-i 功能。

選擇凸輪

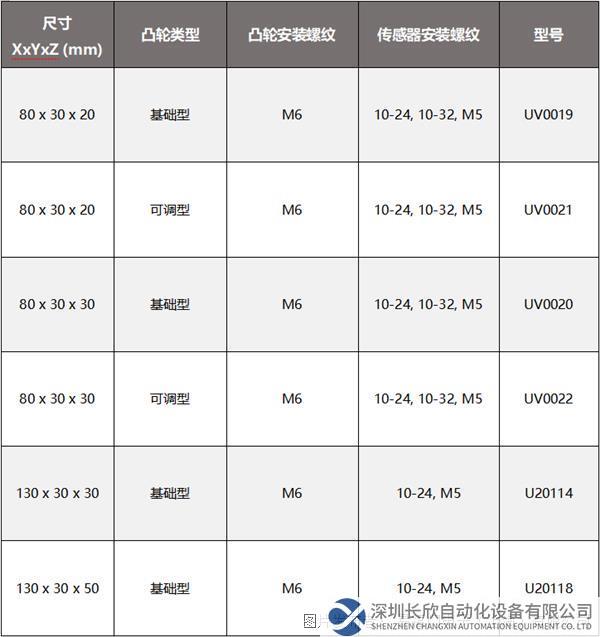

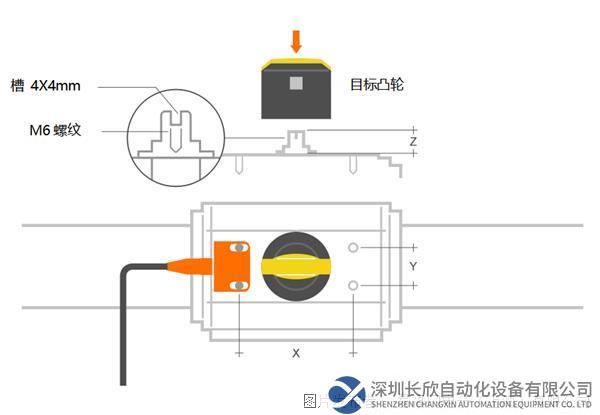

根據ISO Namur執行器的尺寸選擇凸輪套件。X和Y尺寸顯示安裝孔的位置，Z尺寸是執行器桿的高度。

ifm 制造兩種不同類型的凸輪。基本凸輪適用于標準的 90 度應用。可調凸輪適用于具有不同目標位置的執行器。針對更高的桿的封裝包括一個墊片，用于提高傳感器的高度以匹配凸輪上的目標。

02.升桿閥傳感器

ifm的IX傳感器是一種用于指示線性閥位置的創新解決方案。該傳感器可連續檢測行程高達80 mm的升桿閥的位置。傳感器安裝在閥桿頂部，使用按鈕配置“開啟”、“關閉”和中間點（例如閥座升降）。傳感器以0.2 mm的分辨率可靠地檢測閥桿位置。

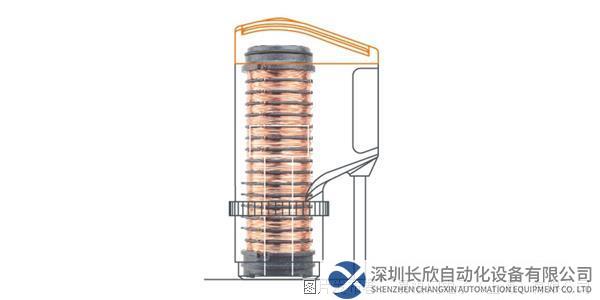

該傳感器使用 16 個串聯在一起的空氣線圈來創建線性感應場。每個線圈都連接到微處理器控制的電子設備。當閥桿進入線圈裝置時，線圈一個接一個地檢測閥桿。然后將閥桿的位置與已設定的開關點進行比較。集成的LED顯示屏和開關輸出提供閥位反饋。

16個線圈以0.2mm分辨率檢測閥桿位置

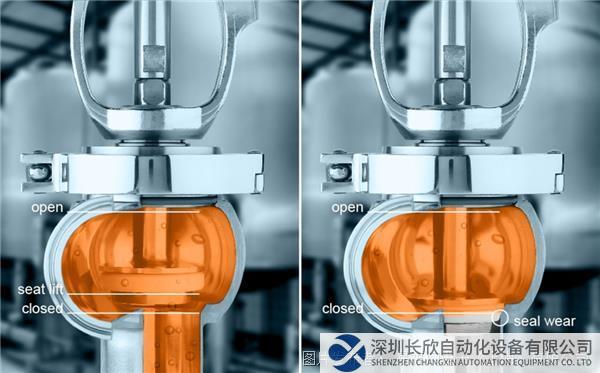

對于雙座閥，IX傳感器檢測開啟、關閉和閥座提升清潔位置。對于單座閥，它通過密封接觸磨損的附加輸出來檢測開啟和關閉位置。

03.MVQ智能閥門傳感器

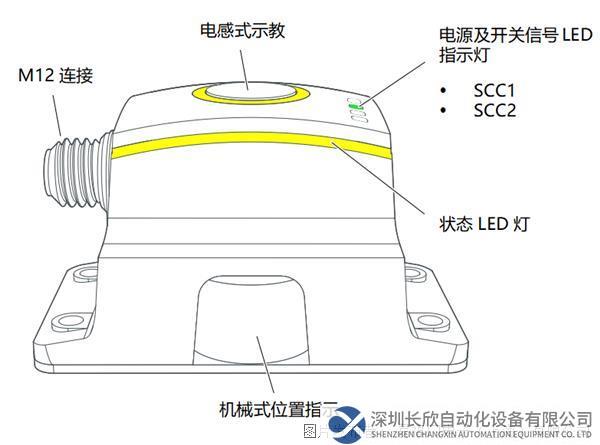

ifm 的 MVQ 智能閥門傳感器使用磁性技術檢測直角回轉閥門的位置。它提供連續的反饋信號，即使在斷電后閥門的位置也能保持不變。

主要優勢在于簡單和智能

即使在很遠的地方，通過LED指示狀態也清晰可見

循環時間和計數等診斷功能

可以信號方式提示關閉位置的變動，可指出沉積或密封磨損狀況

通過示教按鈕或 IO-Link 的靈活參數設定
