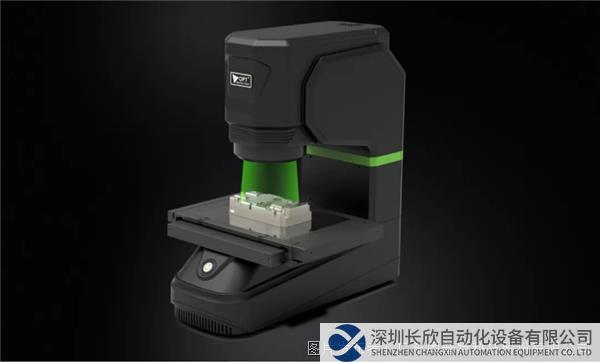

OPT（奧普特）新推出的2D尺寸測量傳感系統，支持一鍵測量，無需編程，具有測量精度高、速度快及操作簡單等特性，適用范圍更廣。

高精度成像系統，提升測量準確度

尺寸測量與控制是保證產品交付質量的基礎，尤其是高端制造業對測量的精度與效率要求更高。

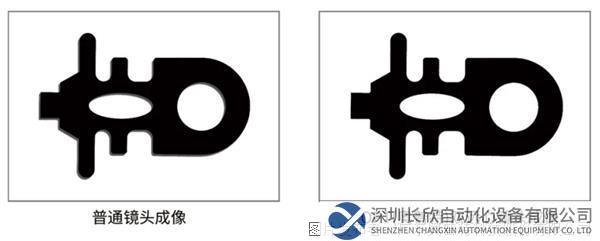

OPT（奧普特）2D尺寸測量傳感系統集高精度的機器視覺硬件、運動平臺及測量軟件于一體，其中的機器視覺硬件部分，采用雙遠心鏡頭，具有高分辨率、超景深、低畸變等特性，所采集到的產品圖片邊緣清晰，測量精度更高；同時搭配四軸運動系統，可通過控制光源、相機位置及光柵尺的移動精度，提供更均勻的照明環境及合適的拍攝距離，避免金屬反光影響，保證具有高低差產品的測量準確度。

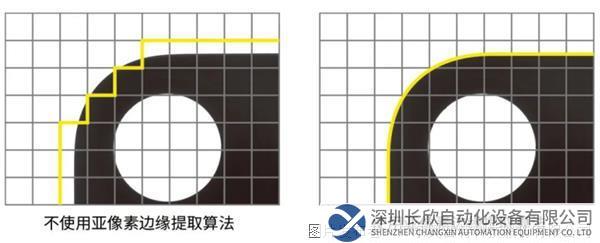

在軟件上，OPT（奧普特）通過亞像素邊緣提取算法，將單個像素分割成100個像素進行計算，進而實現高精度測量；而且通過最小二乘法，可對邊緣特征進行擬合處理，以自動識別線條或者圓形；此外還可自動識別邊緣毛刺或缺陷，以確保測量結果穩定性與高精度。

如在汽車制造業中，零部件的尺寸精度是控制整車質量的核心，從產品設計到生產、質檢環節，均需要嚴格測量零部件的尺寸。2D尺寸測量傳感系統可以自動對焦和識別測量位置，獲取的測量結果穩定、精確，不受高低差及表面反光影響。

測量高效，操作簡單

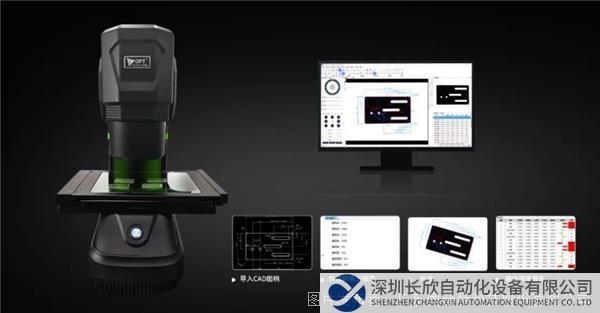

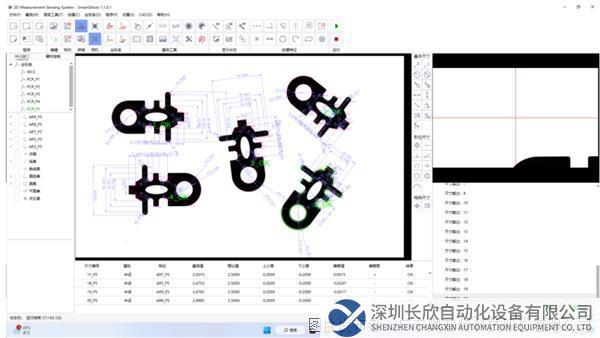

OPT（奧普特）2D尺寸測量傳感系統無需編程，支持各類產品CAD圖檔導入，通過解析圖紙里的線條位置信息，快速生成測量程序，相關參數設置便捷，操作簡單，易上手，省去選型、調試視覺效果及編寫檢測程序等環節；而且產品在影像視野范圍內可任意方向擺放，無需夾具定位，一鍵完成測量，快速輸出檢測報告，僅需數秒就能完成300個部位的測量，大幅度縮短測量工時，為工業制造提供標準化的測量方式。

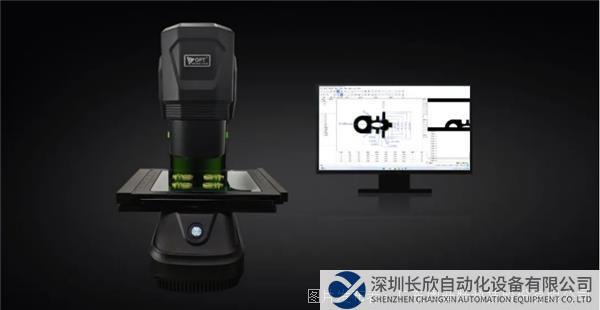

為更好測量復雜零件尺寸，2D尺寸測量傳感系統通過移動軸搭配光柵尺傳感器，實現運動平臺高精度快速移動，并利用影像拼接技術，對產品圖像進行拼接，無需移動測量設備。如在測量一些凹凸不平的零部件時，通過多次拍攝及拼接，清晰呈現每個部位細節的同時，可以提升10倍檢測效率。

此外，2D尺寸測量傳感系統還具有測量壁厚、產品表面面積及輪廓對比功能，能快速實現不同的測量需求，可廣泛適用于3C配件、機械制造、醫療器械、PCB等行業。
