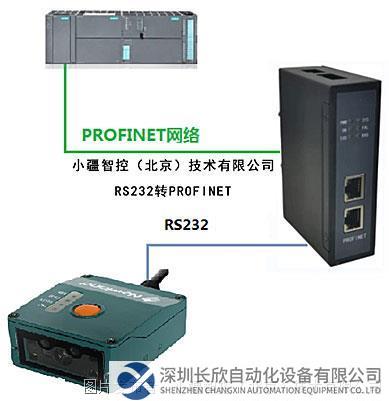

本文主要介紹小疆智控（北京）技術有限公司生產的RS232轉Profinet網關(產品型號：GW-PN5002)在計掃外包裝中條碼掃描方面的使用方法。

案例說明：小疆智控生產的RS232轉Profinet網關GW-PN5002在此項目使用時，不需要進行復雜的編程，只需根據掃碼槍每次掃碼，傳上來的最大字節數， 進行簡單的配置即可。

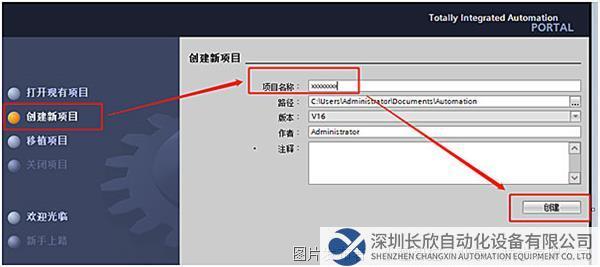

1、首先創建新項目文件；

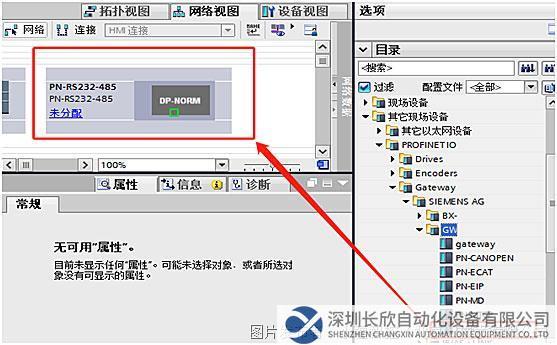

2、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉Profinet網關和PLC還沒有進行連接處在未分配狀態；

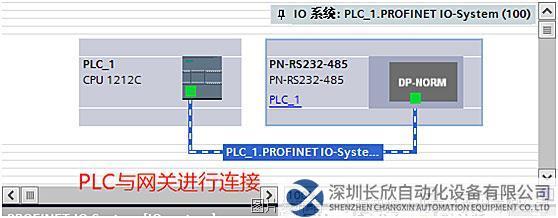

3、點擊未分配與PLC進行連接后就可以對RS232轉Profinet網關的屬性進行參數的設定；

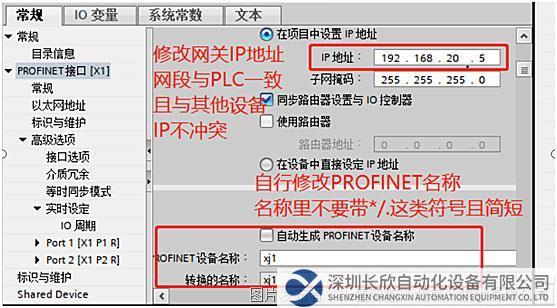

4、網關屬性，修改RS232轉Profinet網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）。

需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱；

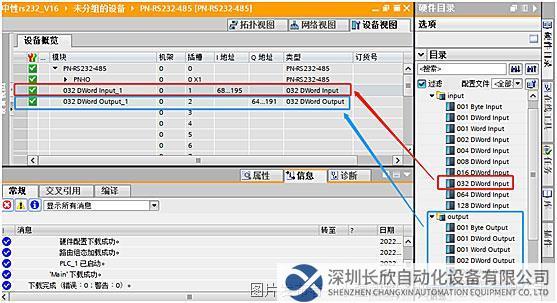

5、添加需要的輸入、輸出字節數，添加字節數根據需求進行添加；

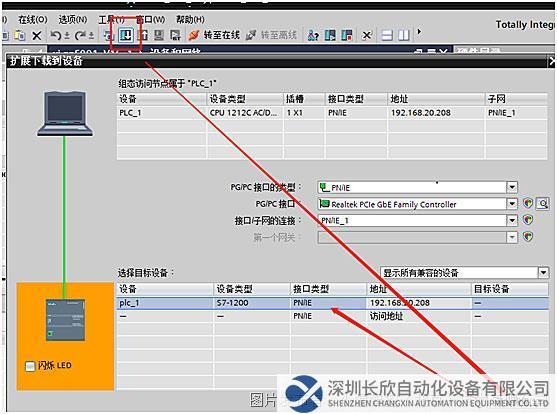

6、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

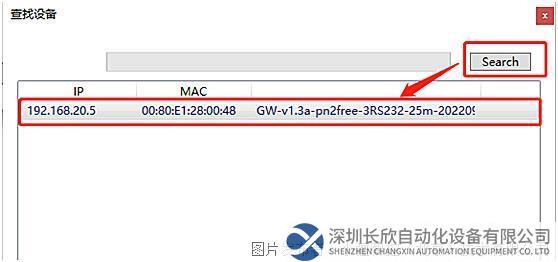

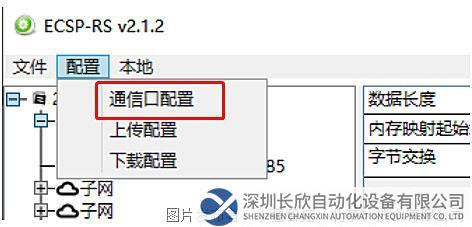

7、打開RS232轉Profinet網關配置軟件；

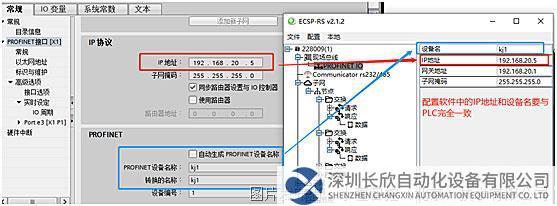

8、RS232轉Profinet網關配置軟件中，要設置設備名和IP地址并且與博圖的網關組態要完全一致。

需要注意的是：設備名不要添加/*-這類符號；

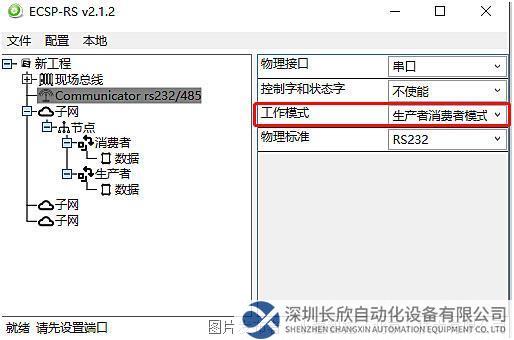

9、RS232轉Profinet網關配置軟件中，本案例用生產者、消費者模式進行配置；

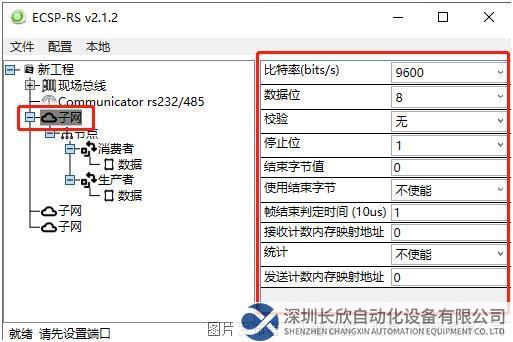

10、RS232轉PROFINET網關配置軟件中，右鍵子網添加節點，根據天平手冊設置波特率等其他相關參數；

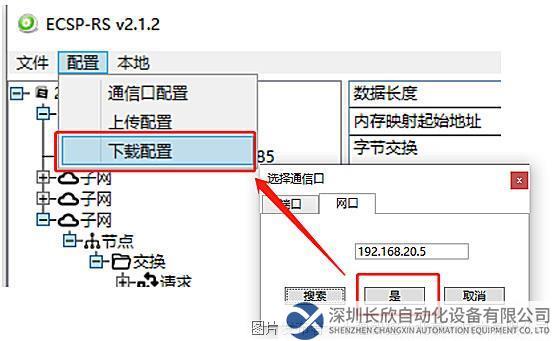

11、RS232轉Profinet網關配置軟件中設置好所有參數后，進行配置下載；

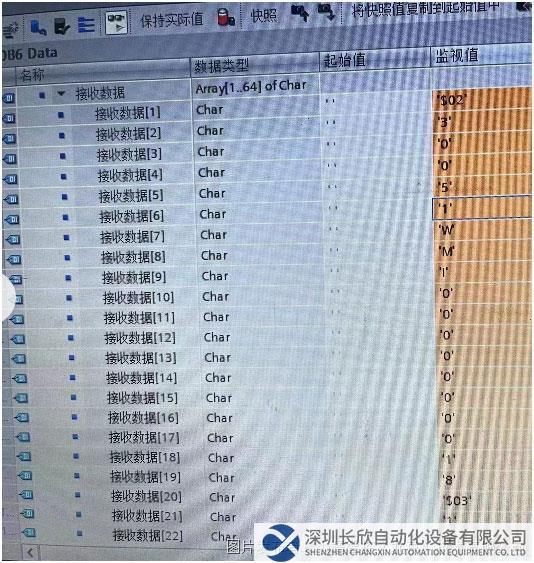

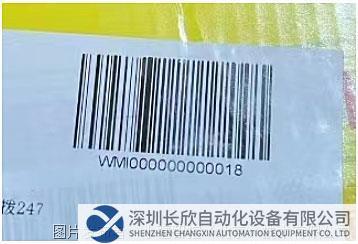

12、通過博圖組態監控表可以看到下方條碼圖中的數據通過掃碼器完整的體現出來。
