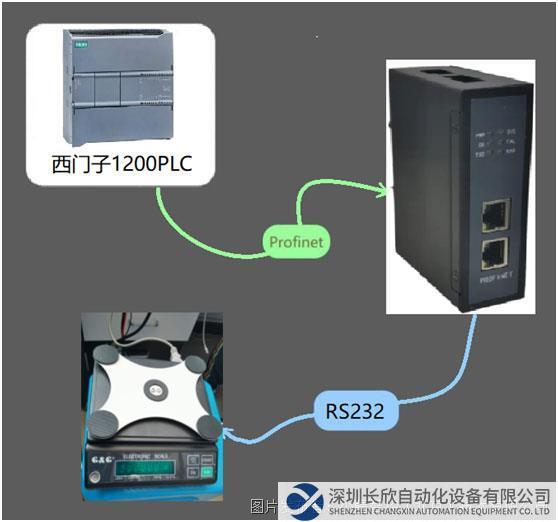

案例簡介：本案例是用北京小疆智控（北京）技術有限公司生產的GW-PN5002型RS232轉PROFINET網關連接GXG電子天平與PLC的配置案例，用到設備為西門子S7-1200PLC，GW-PN5002型RS232轉PROFINET網關，GXG電子天平兩臺。

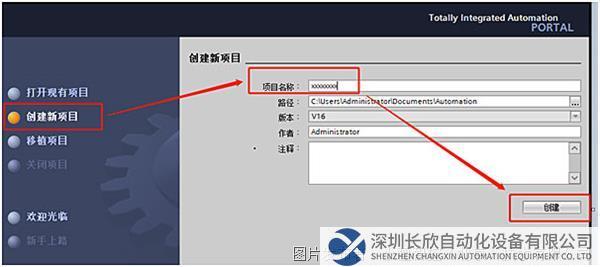

1、首先創建新項目文件；

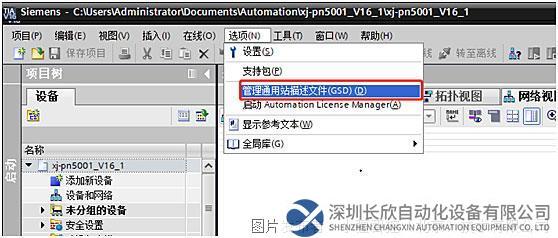

2、導入GSD 文件。將RS232轉PROFINET 網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件；

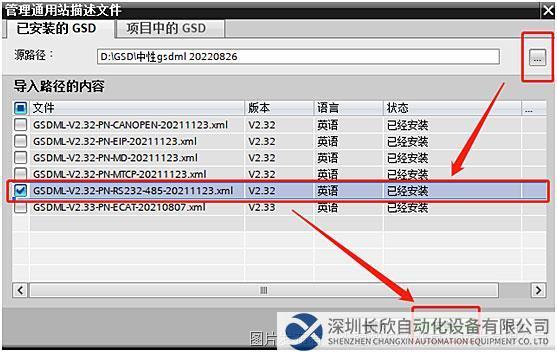

3、搜索GSD文件存放文件夾，搜索到GSD選擇安裝，等待安裝成功；

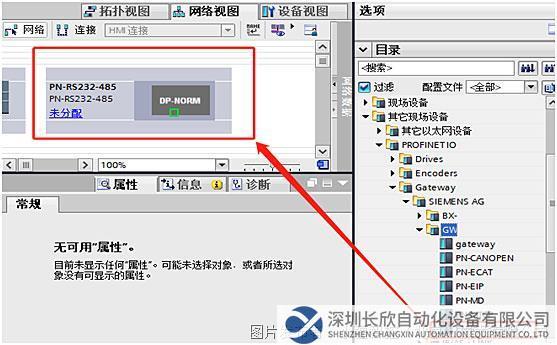

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉Profinet網關和PLC還沒有進行連接處在未分配狀態；

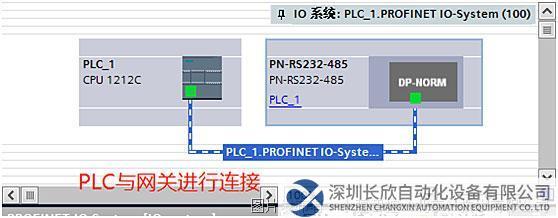

5、點擊未分配與PLC進行連接后就可對網關的屬性進行參數的設定；

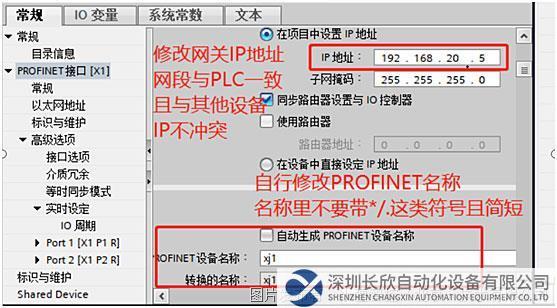

6、RS232轉PROFINET網關屬性，修改RS232轉PROFINET網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）；

需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱；

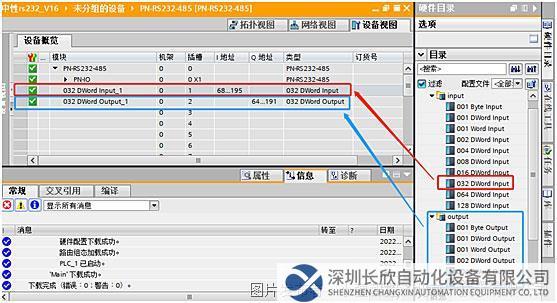

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加；

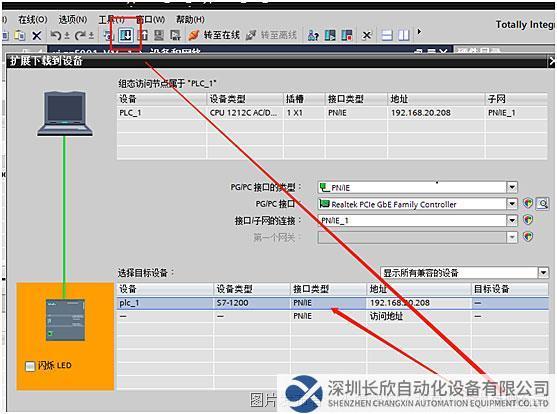

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

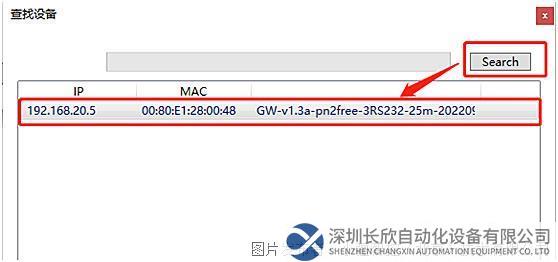

9、打開RS232轉PROFINET網關配置軟件；

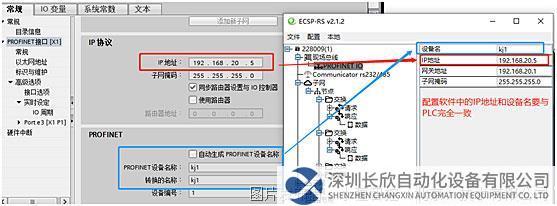

10、RS232轉PROFINET網關配置軟件中，要設置設備名和IP地址并且與博圖的RS232轉PROFINET網關組態要完全一致；

需要注意的是：設備名不要添加/*-這類符號

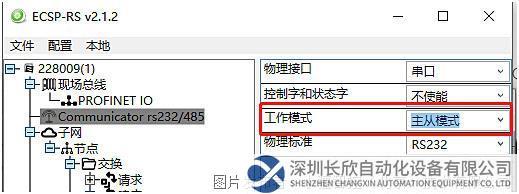

11、RS232轉PROFINET網關配置軟件中，需要設置工作模式。模式分為兩種：一種是主從模式，另外一種是消費者和生產者模式。本案例用主從模式進行配置；

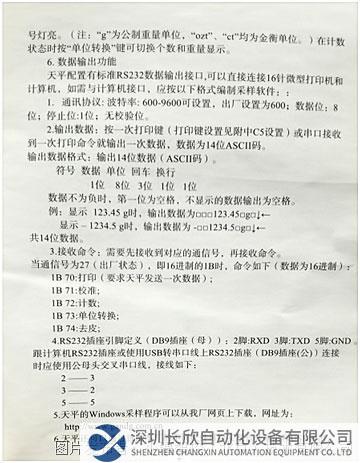

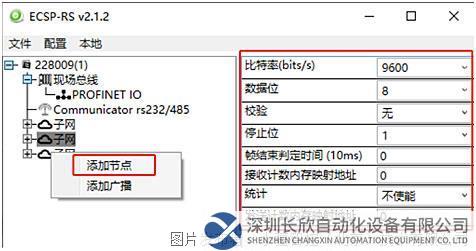

12、RS232轉PROFINET網關配置軟件中，右鍵子網添加節點。根據天平手冊設置波特率等其他相關參數；

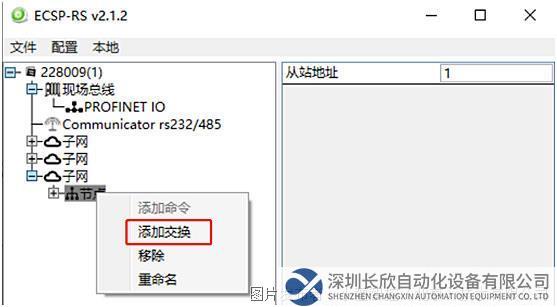

13、RS232轉PROFINET網關配置軟件中，右鍵節點添加交換；

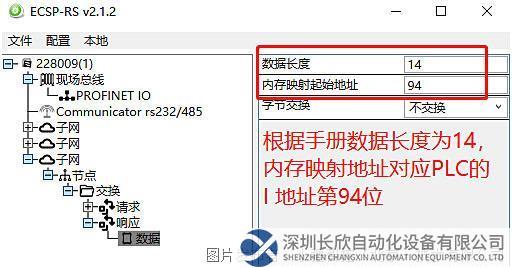

14、RS232轉PROFINET網關配置軟件中，在添加完請求和相應參數后對數據長度做需求更改，包括內存映射地址。（內存映射地址初始為0，對應博圖組態中網關監控表里 I 地址的第一位監控值；

所有參數在設置好后一定要敲一下回車確定下。

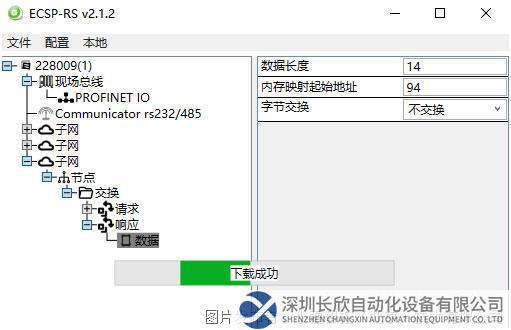

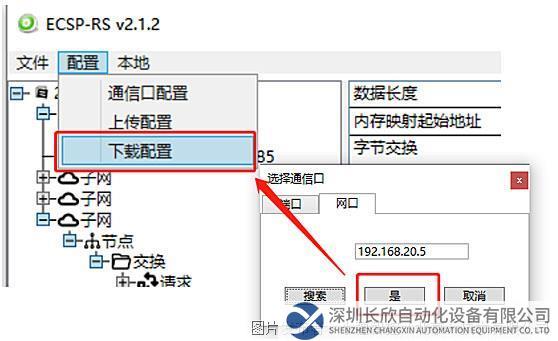

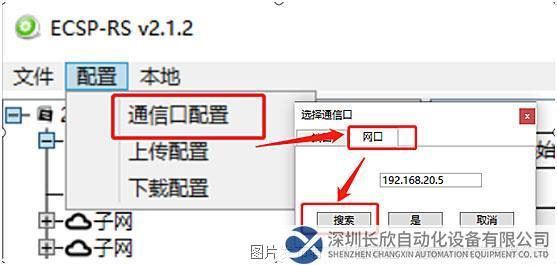

15、RS232轉PROFINET網關配置軟件中設置好所有參數后，進行配置下載；

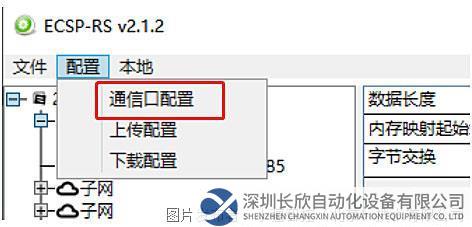

下載步驟如下：

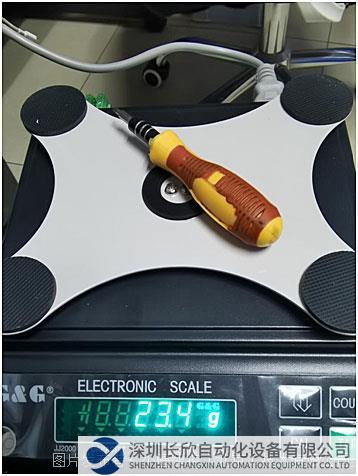

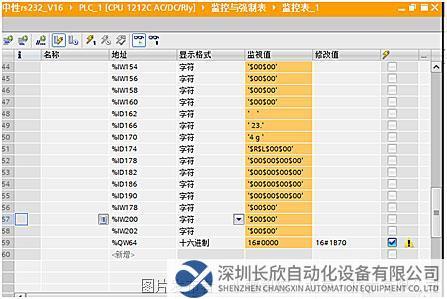

16、通過博圖監控表可見ID66的監控值為23；ID170的監控值為4g，天平表顯為23.4g；
