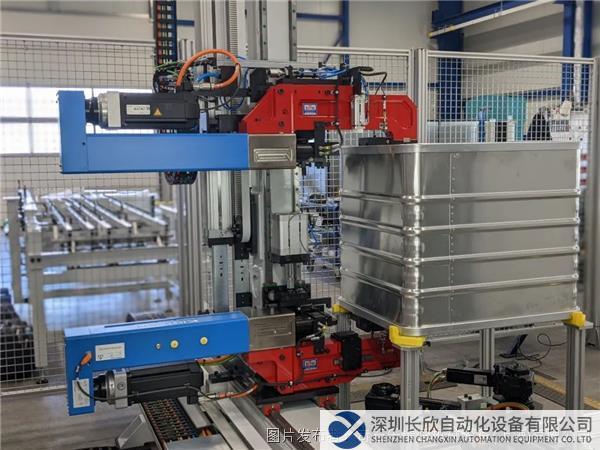

兩套奇石樂NCFC伺服壓機系統正在BTM Europe廠房?jī)?nèi)進行無鉚釘鉚接作業

如今，裝配和制造工程師可在生產過程中選用各種裝配技術，每種技術都具有其獨特的優勢和局限性。其中，無鉚釘鉚接（又稱壓鉚）技術廣受汽車制造等行業的青睞。無鉚釘鉚接可通過壓力與材料形變的配合功能，連接成分、厚度各不相同的兩層或多層材料（如金屬板），裝配過程無需使用膠合或焊接，且具有能耗低、強度高的特點。不同于鉚接和螺栓連接，無鉚釘鉚接無需借助額外材料，有助于提高生產成本效益。

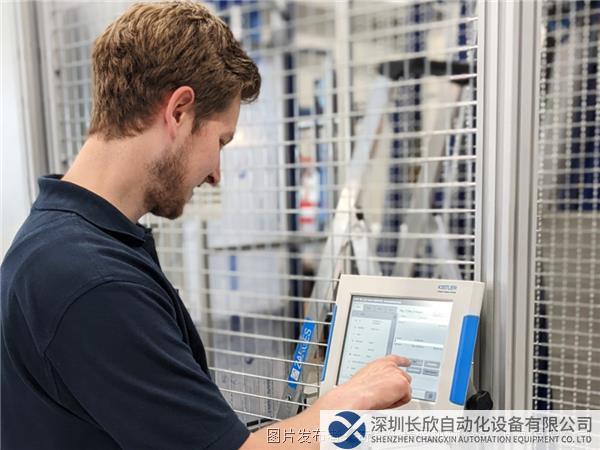

負責新設備的操控和電路圖設計工作

無鉚釘鉚接技術通過壓力與材料形變的配合

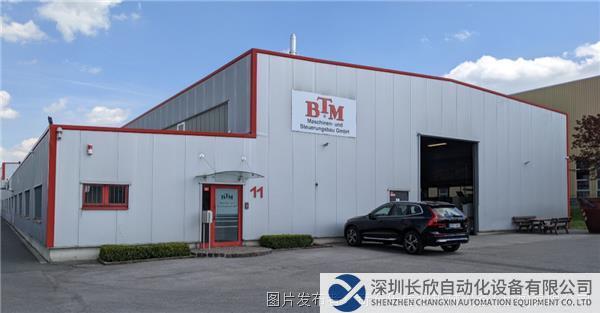

——圖中為位于紹爾蘭地區布里隆的

BTM Europe Blechverbindungstechnik GmbH（下文簡稱“BTM Europe”）是金屬板連接技術——尤其是無鉚釘鉚接技術領域的領先企業之一。作為全球知名折彎工具制造商，BTM成立于1966年，其歐洲分部，BTM Europe是BTM全球布局的重要組成部分。BTM Europe在德國設有三個駐地——位于紹爾蘭地區布里隆的BTM Maschinen- und Steuerungsbau GmbH便是其中之一。

此前，BTM Europe為一家德國客戶開發了一套設備，用于不同尺寸運輸容器的組裝作業。該等鋁制容器可作為手推車、盒子、板條箱、籃子或手提箱等運輸工具，應用于醫院等場所。

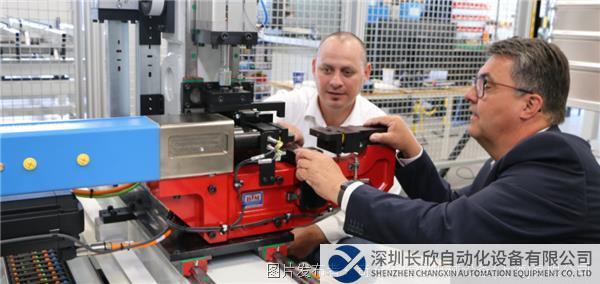

和奇石樂壓機德語區銷售主管Christian Sitte（左）

設備成功通過驗收

與BTM Europe的Bernd Terborg、

在無鉚釘鉚接設備的開發過程中，BTM部署了兩套奇石樂NCFC系列伺服壓機系統（標稱壓力：80kN），該系統內置傳感器和過程監控功能，用于兩種不同容器的制造。BTM無鉚釘鉚接設備會將容器的頂蓋和底座組裝至殼體，容器制造完成后則將成為手推車的生產組件。組裝過程涉及五種不同厚度的金屬板，且需進行三塊金屬板的層疊裝配。

此前，為確保最終客戶能夠安全使用這套新設備，BTM已在實驗室中針對裝配的承載能力進行了測試和驗證。作為一名電氣工程師，Kevin Rohleder負責新設備的電路圖設計。他表示：“我們面臨的主要挑戰是組件的大小以及鉚接點的自動計算。借助奇石樂的集成式伺服壓機技術，這套無鉚釘鉚接設備可在100毫米的網格內自動計算和設置鉚接點，而不會受到產品尺寸的限制。因此，與舊版設備相比，新設備有效減少了產品更換時間、顯著提高了生產靈活性?！?/p>

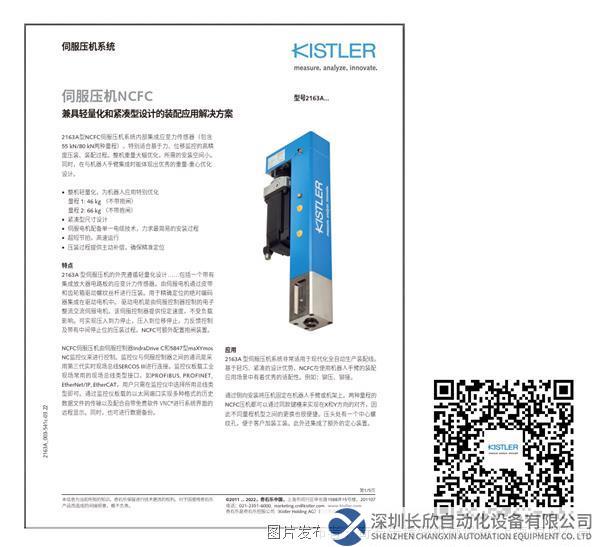

2163A型NCFC伺服壓機系統經過重量和

尤其適用于機器人手臂等系統

最后，Hans-Werner Fisch強調：

樂是BTM的理想合作伙伴：奇石樂擁有數十年的伺服壓機產品研發經驗，且同樣具備一定的國際影響力。我們?cè)诼菟ê吐菽傅裙δ茉倪B接過程中長期使用奇石樂傳感器技術和過程監控系統。如今，我們可為客戶提供一套全方位解決方案，適用于混合連接等連接工藝?；旌线B接常見于汽車制造行業，其實施需得到工藝配置文件的支持 ；而只有借助伺服壓機系統，才能高效獲取設置工藝配置文件。

Hans-Werner Fisch
