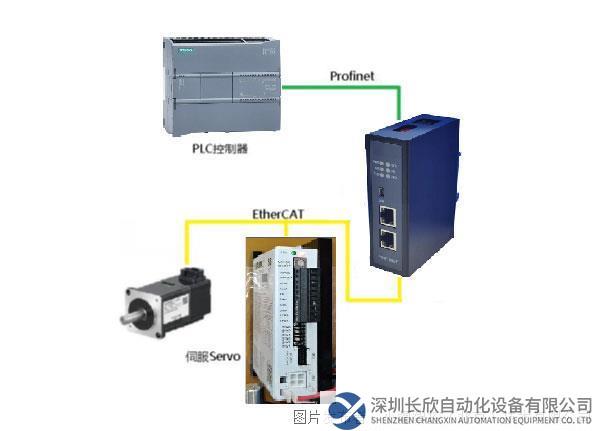

西門子S7-1200/1500系列的PLC，采用PROFINET實時以太網通訊協議，需要連接帶EtherCAT的通訊功能的伺服驅動器等設備，就必須進行通訊協議轉換。小疆GW-PN-ECATM系列的網關提供了，快速可行的解決方案。GW-PN-ECATM支持兩種實時以太網通訊協議之間的轉換，可以主通訊主站（加主站授權），也可以做通訊從站，兩個網絡獨立運行，通過網關內部進行數據映射。每個以太網網絡都提供雙端口交換機，方便連接和網絡擴展。

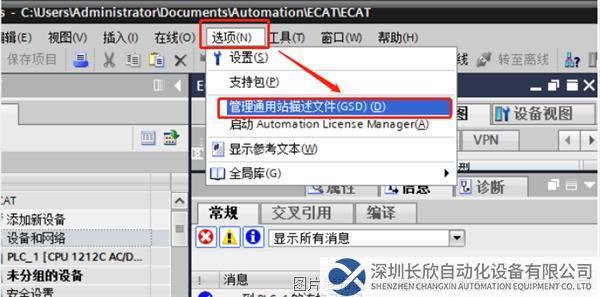

1、首先添加EtherCAT轉Profinet網關GSD文件；

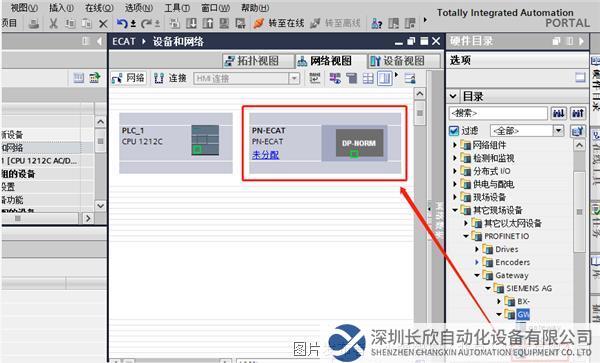

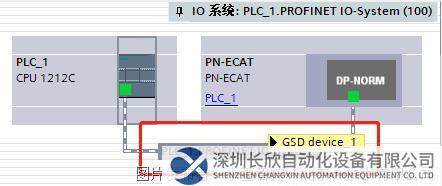

2、找到EtherCAT轉Profinet網關模塊進行組態；

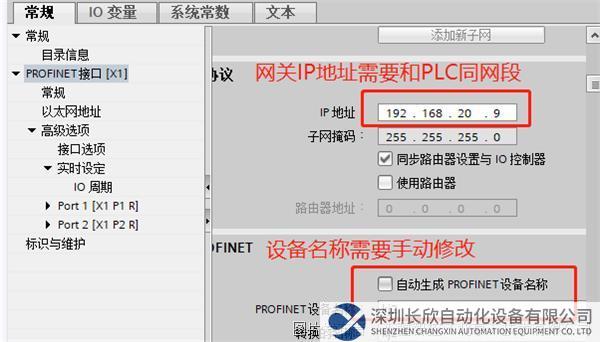

3、設置EtherCAT轉Profinet網關的IP地址和設備名稱，需要注意的是：不要把自動生成PROFINET設備名稱勾選；

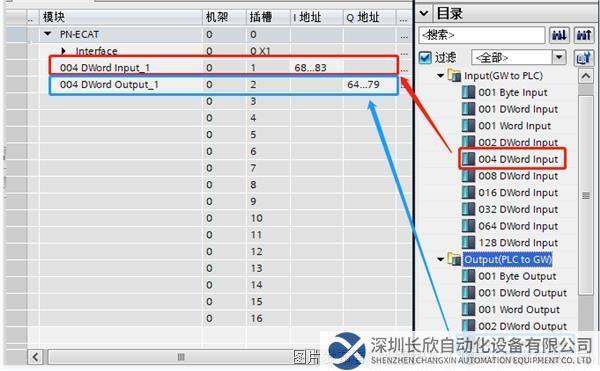

4、設置EtherCAT轉Profinet網關的輸入輸出字節數長度；

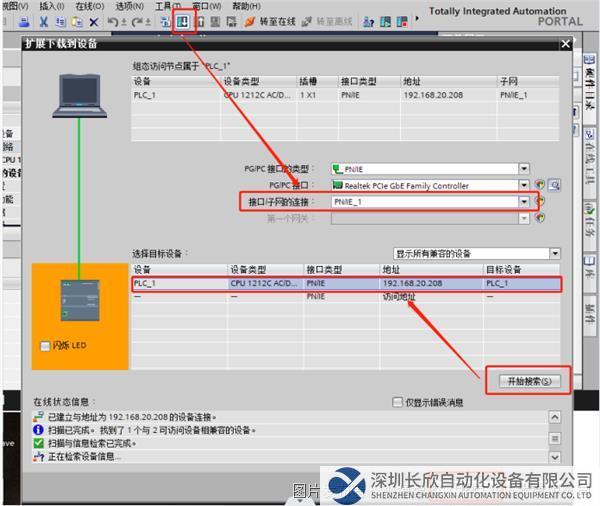

5、下載組態到PLC；

6、打開EtherCAT轉Profinet網關配置軟件進行ECAT設置；

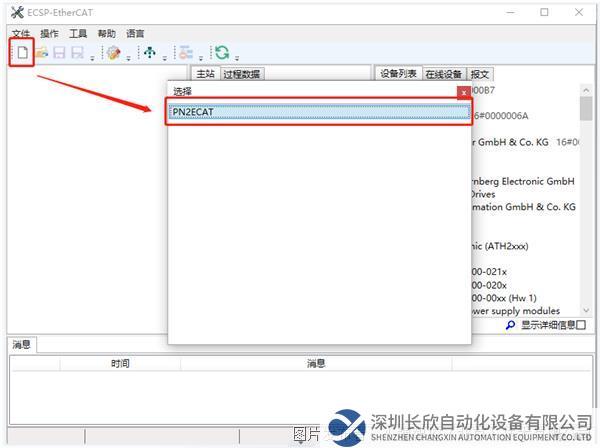

7、新建項目選擇PN2ECAT；

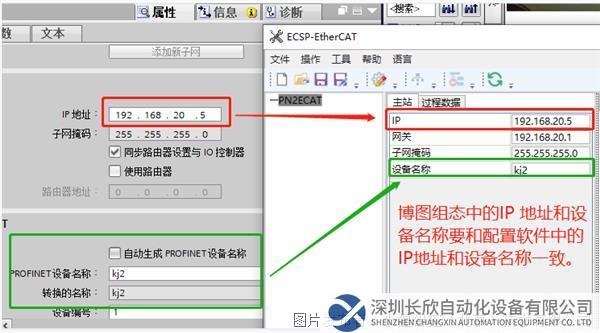

8、配置軟件的ip地址和設備名稱要和博圖一致；

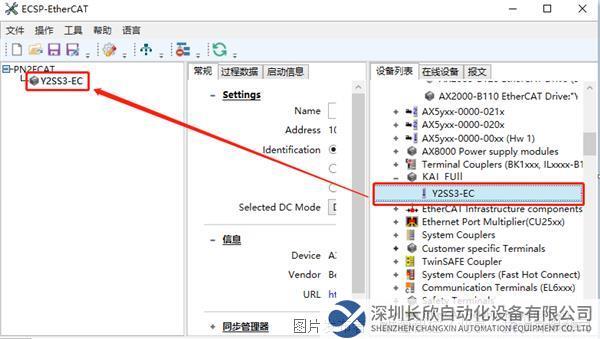

9、在設備列表中查找并選定所需設備；

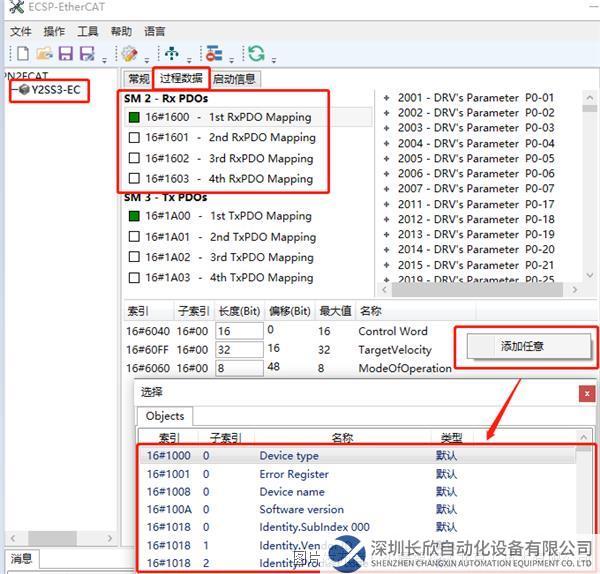

10、對凱?？萍伎偩€步進驅動器進行參數配置，PDOs在下方參數欄中添加所用參數項；

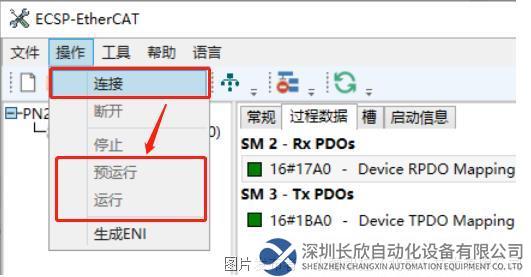

11、配置完成后運行；

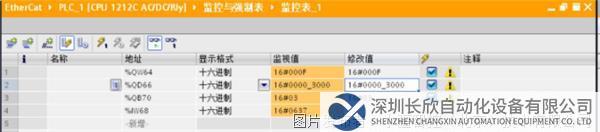

12、直接對對應的IQ地址讀寫即可；

在本案例中，小疆智控網關模塊GW-PN-ECATM作為凱?？萍伎偩€步進驅動器設備與西門子PLC之間的橋梁，通過配置軟件進行簡單的數據映射，快速的實現了S7-1200 PLC通過PROFINET協議對伺服器進行控制。
