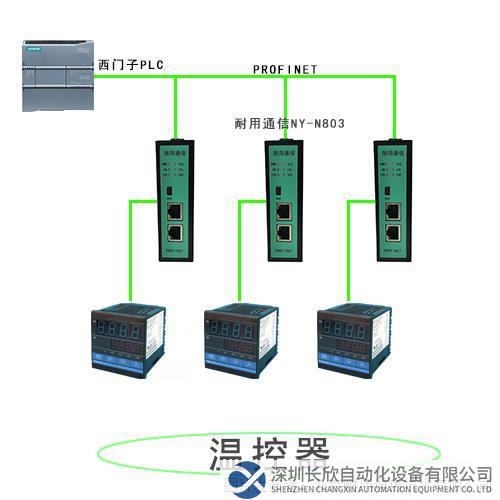

Profinet轉Modbus485網關將IAQM多功能空氣質量探測器接入到西門子1200PLC中，本案例介紹的是用耐用通信Profinet轉Modbus485網關將日本理化CD/CH溫控器接入西門子PLC1200 PROFINET網絡的使用方法：

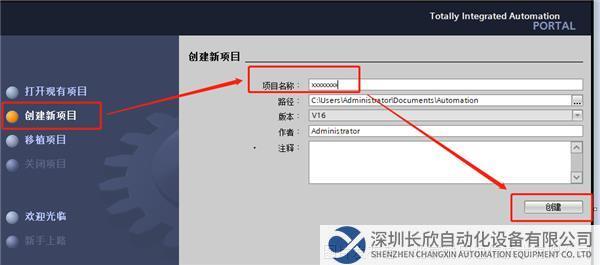

1、首先創建新的項目文件，設置好項目名稱；

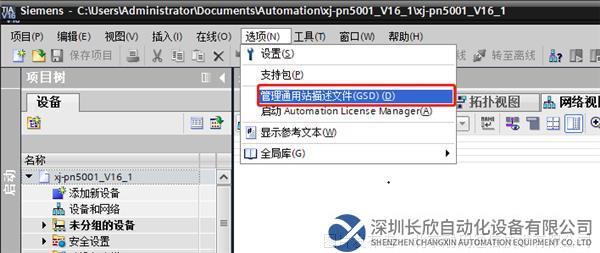

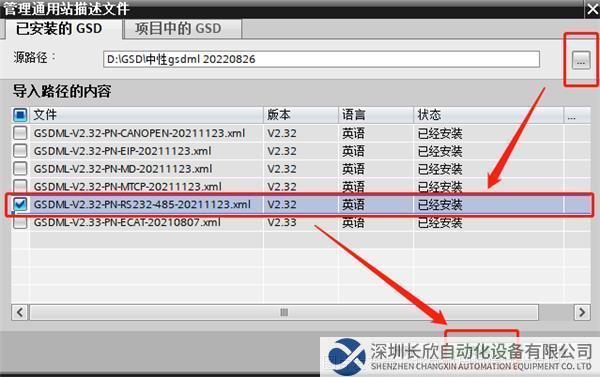

2、導入GSD 文件，將Profinet轉Modbus485網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件；

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功；

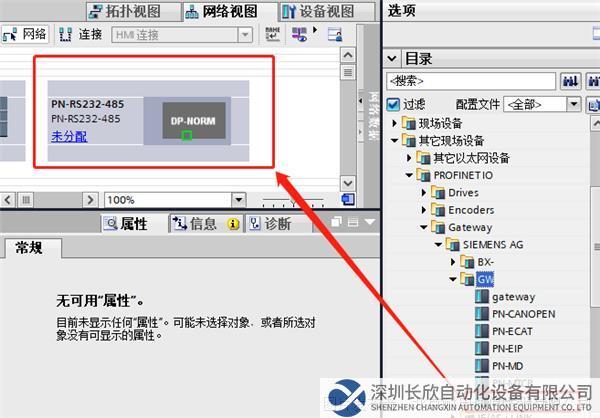

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，Profinet轉Modbus485網關和PLC還沒有進行連接處在未分配狀態；

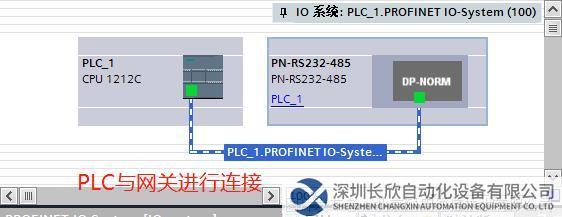

5、點擊未分配與PLC進行連接后就可以對Profinet轉Modbus485網關的屬性進行參數的設定；

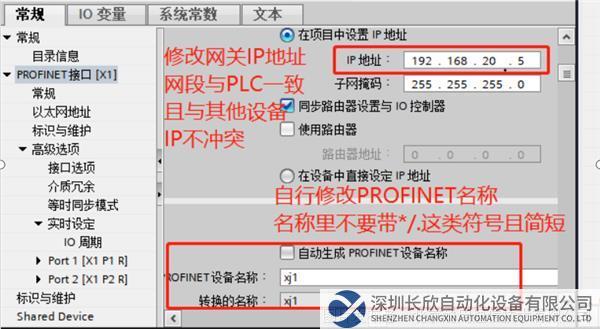

6、Profinet轉Modbus485網關屬性，修改Profinet轉Modbus485網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號），需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱；

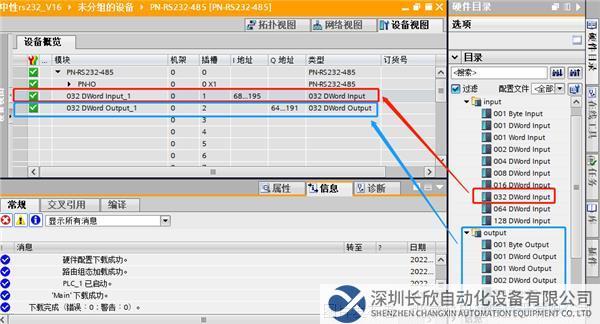

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加；

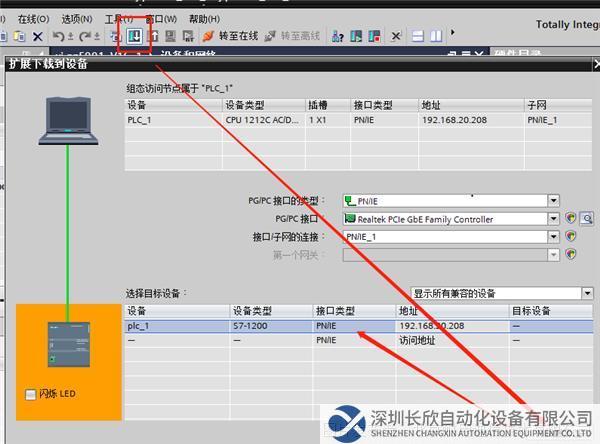

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

9、打開Profinet轉Modbus485網關配置軟件；

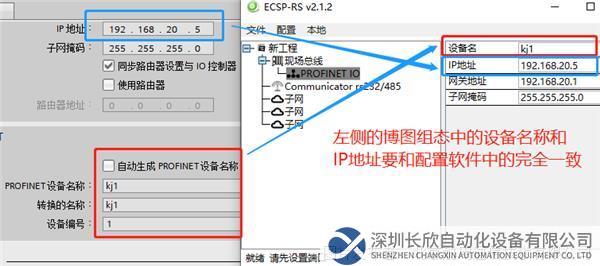

10、Profinet轉Modbus485網關配置軟件中，要設置設備名和IP地址并且與博圖的Profinet轉Modbus485網關組態要完全一致，需要注意的是：設備名不要添加/*-這類符號；

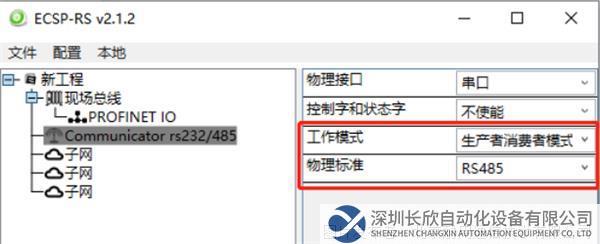

11、Profinet轉Modbus485網關配置軟件中，需要設置工作模式。模式分為兩種：一種是主從模式，另外一種是消費者和生產者模式。主從模式需要從站應答方可繼續發送指令，生產消費者模式輸入與輸出互不干擾本案例用生產者、消費者模式進行配置；

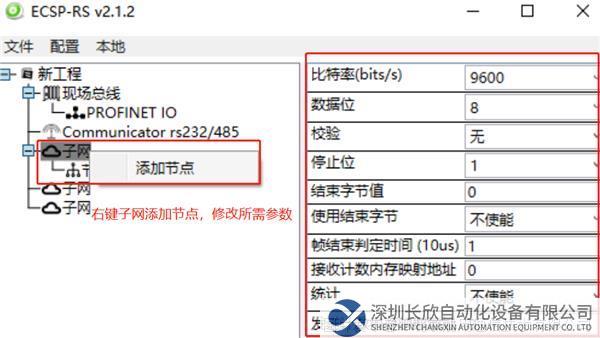

12、Profinet轉Modbus485網關配置軟件中，根據設備手冊修改波特率等參數；節點中添加消費者和生產者數據；

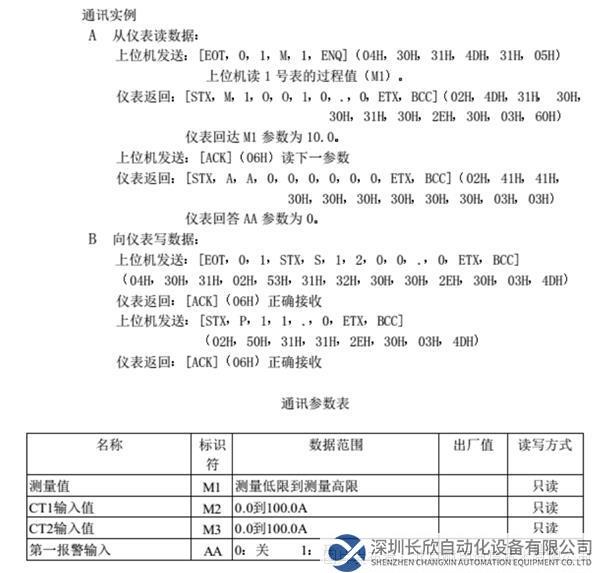

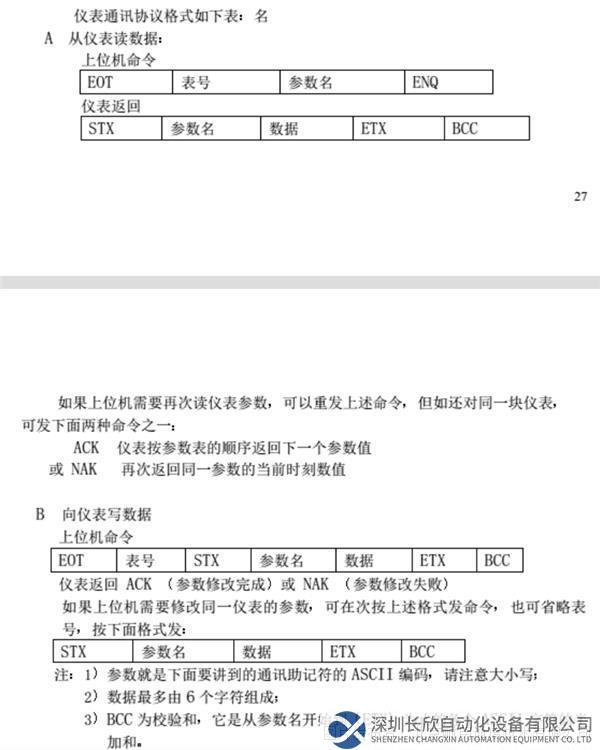

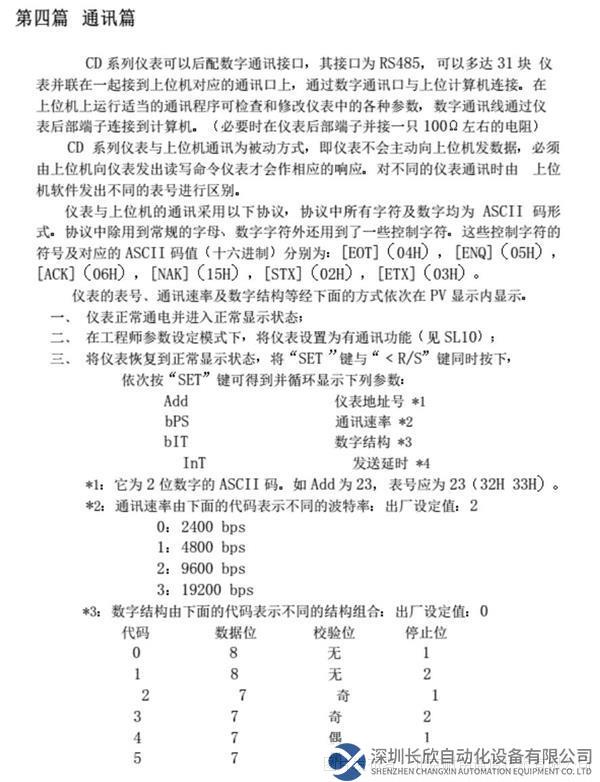

13、根據下圖設備手冊根據報文范例可知，需要輸入ASC碼（ETO,0,1,M,1,ENQ）換算成16進制為04H 30H 31H 4DH 31H 05H；

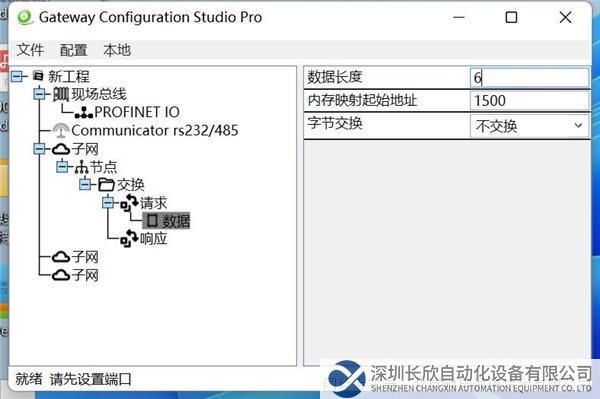

14、發送數據為6個字節那么只需配置數據長度為6即可，內存映射參數1500對應PLC的Q地址QB64.即QB64=04H(1500),QB65=30H(1501),QB66=31H(1502),QB67=4DH(1503),QB68=31H(1504),QB69=05H(1505)；

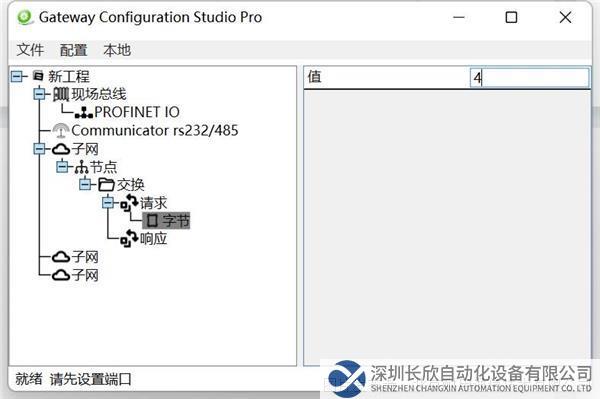

15、除PLC發送數值外，也可由網關處發送固定數值，不用PLC來寫值，將報文的16進制換算為10進制，選擇常量，數值為04H的十進制數4；

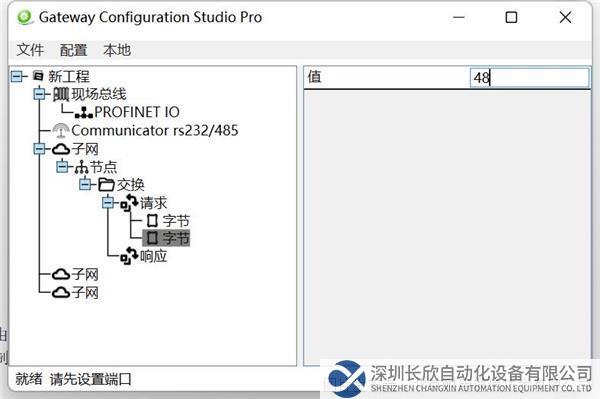

16、第二條為30H的十進制數48以此類推；

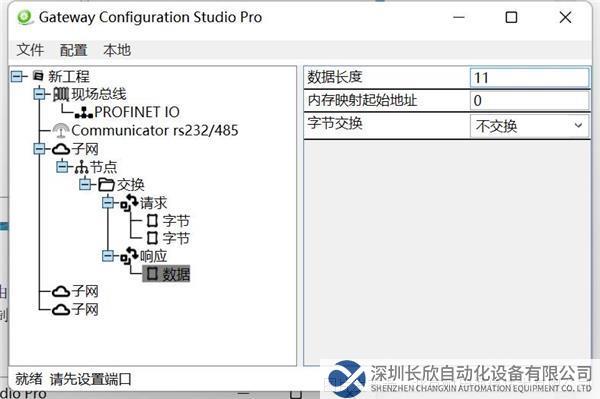

17、從站相應添加數值（本例中從站應答有11個字節故寫數據長度為11，不同長度的話可選擇變量長度）；

18、將配置加載到網關后重新上電即可。（再次修改配置如果不更換Profinet轉Modbus485網關IP及設備名稱則不需要重啟）。
