日本株式會社康泰克(本社：大阪市西淀川區、董事長：井狩 彰)最新開發了搭載高速、高精度多通道模擬量輸入功能的PCI Express總線兼容接口板卡，作為計算機測量控制PC-HELPER 系列的“模擬G系列” （以下稱新產品）開始銷售。

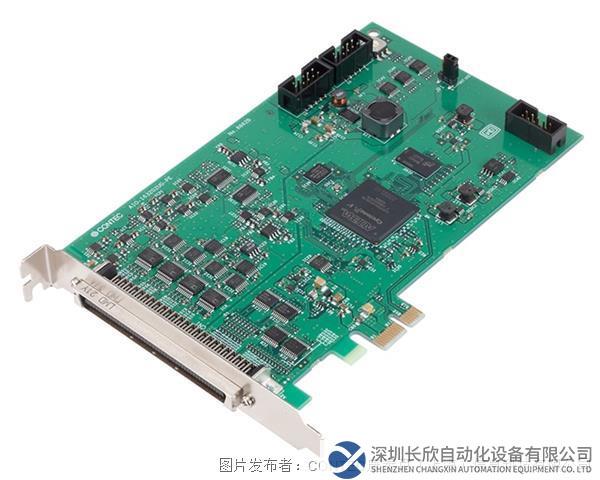

AIO-163202UG-PE

新產品是一款除了模擬量輸入外、還集合了兩通道的模擬量輸出、16點位的數字量輸入輸出、以及32位兩通道計數器的多功能接口板卡。能夠以合理的價格實現需要多樣化的信號輸入輸出的測量控制系統。

元件檢測設備和測量測試臺等應用需要高速和長期的數據采集。新產品的DMA總線主站傳輸功能在維持設備的最高轉換速度的情況下能夠進行長時間連續采樣。

新產品搭載的事件控制器，對各個信號輸入/輸出的觸發、時鐘、狀態進行了綜合管理，能夠在硬件級別進行信號輸入/輸出的同步控制，這在軟件級別是比較困難的。此外，使用專用電纜最多可以將16臺設備連接到板卡上的同步連接器，還可以使用事件控制器執行同步動作。對于要求低延遲、實時的工廠自動化、混合信號測試的應用來說，這是最理想的產品。

新產品的連接器針腳分配和發售中的模擬E系列和模擬F系列是通用的。可以直接沿用現有的附件、用戶設計資產。

* 使用可選件的轉換電纜(DT-G2E-16 / DT-G2E-32)即可共用

主要特點

● 繼承模擬E系列功能的正統后續設備、模擬F系列的上位兼容設備

“模擬E系列”作為基于PC的高性能模擬測量設備的主力，是多年來得到支持的暢銷產品，而“模擬G系列”是繼承模擬E系列的后續設備。使用轉換電纜（DT-G2E-16/DT-G2E-32），便可使用模擬E系列的連接器針腳分配，所以可以直接借用模擬E系列用附件、用戶設計資產。另外，模擬G系列也是模擬F系列的上位設備，連接器針腳分配與模擬F系列共用。可以直接沿用模擬F系列用附件、用戶設計資產。

●利用DMA總線主站傳輸功能進行高速連續采樣

利用DMA總線主站傳輸功能，能夠在維持設備最高轉換速度的情況下進行長時間連續采樣。另外，通過總線主站傳輸傳輸模擬量輸入數據時，可以同時傳輸與模擬量輸入的時鐘信號同步的模擬量輸出、數字量輸入、數字量輸出、計數器數據等。對于需要高速且長時間進行數據收集的元件檢查裝置、測量和測試臺來說，這是最理想的產品。

●利用事件控制器進行同步控制

配備綜合管理各信號輸入輸出的觸發/狀態的事件控制器，能夠在硬件級別進行信號輸入輸出的同步控制。

●最多16臺設備的同步動作（連接同步連接器）

最多支持16臺設備的同步動作，不需要外部配線的時鐘同步。用專用電纜連接同步連接器的設備能夠利用事件控制器執行同步動作。也能夠與配備同步連接器的康泰克其他設備進行同步動作(DIO-32DM3-PE、CNT-3208M-PE等)。

●豐富的功能擴展模塊/配線用附件

我們準備了各種配線用附件，例如緩沖放大器（運算放大器）/同步采樣（采樣/保持放大器）/熱電偶輸入/增益放大器/低通濾波器等的功能擴展模塊、BNC端子臺/螺絲端子臺/抗干擾電纜等的配線用附件。
