項目背景

鹽邊縣南部降雨逐年減少，可用水源有限，部分村莊的水源取自僅20畝的山坪塘，常常因降雨量小而蓄不滿水，出現“人爭水、地缺水”的現象，且支渠及以下渠系基本為土渠，滲漏損失嚴重。為解決不同程度的工程性、季節性缺水問題，攀枝花市于2022年啟動了高堰溝灌區續建配套與節水改造項目，從中型庫容的高堰溝水庫引水至鹽邊縣區，將土渠改為輸水管道，引水進村，并應用了平升灌區智能化信息系統，實現渠道、管道流量的遠程監測，智能控制閘閥調配灌區水資源，提高了片區的水資源利用率和灌溉保證率。

項目概況

 ◆ 項目規模：

★新建渠道流量閘門測控站11座、在分水口輸水管道建設流量監測與閥控站105座

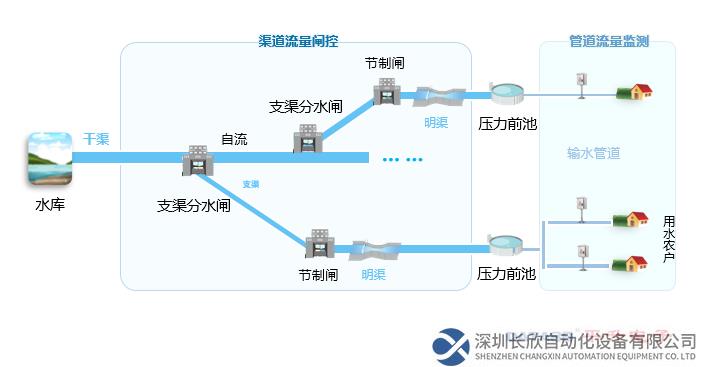

 ◆ 灌區輸水示意圖：

◆ 項目要求：

渠道流量監測與閘控：在干渠、支渠閘門處建設測控終端，采用閘后超聲波明渠流量計測流，計算水位與流量控制閘門開度。

管道流量監測與閥控：對原有土渠及完好率低的干、支渠改建成管道輸水，布設管道流量與閥門測控終端。

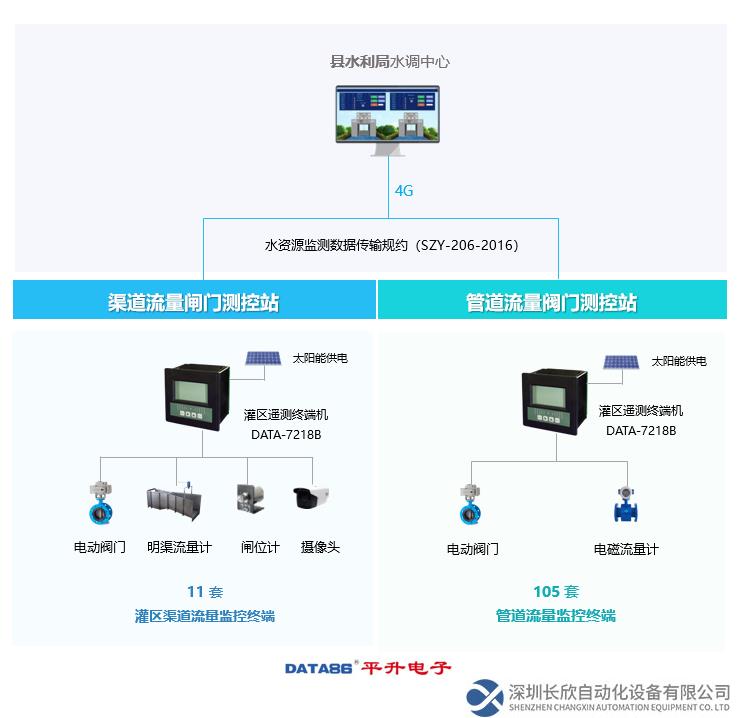

解決方案

系統特點

遠程智能控制閘、閥，優化灌區水資源調配

根據閘門開度、過閘流量、閘后水位等多種方式遠程自動調節閘門，控制渠道流量大小

測量管道瞬時及累計流量，采集閥門的開關狀態，控制閥門開/關，保障農田灌溉水資源充足

與省平臺無縫對接

測站設備的通信協議，在“國控水資源協議（SZY206-2016）”基礎上按省平臺要求進行了自定義擴展，實現了與省平臺無縫對接。

高容錯設計，智能上報，設備自檢，保障數據完整性

網絡中斷數據不丟失，當網絡恢復時，自動補報數據

當設備電池電壓低、箱門被打開時，立即向中心平臺報警
