虛擬運動序列圖像在科研、體育、時尚、醫療保健和娛樂行業等眾多領域發揮著重要作用。該技術可創建人類和動物的全面綜合視圖，以供人們進行分析或者營造刺激的娛樂體驗。創建這些虛擬模型需要使用在空間和時間兩個維度均同步一致的相機，并且必須從不同的角度精確記錄圖像。

01難題與挑戰

在所有時間位移或?qū)崟r應用中，出色的成像質量至關重要，它可以讓運動序列看起來盡可能接近現實情況，以便查看和分析紋理細節。正是對高分辨率和多臺相機使用的需求，使得視覺系統必須要處理海量的數據。

02解決方案

帶有CXP-12接口的視覺系統特別適合這項任務，既可確保過程完全自動化，又可滿足所有應用要求，讓由此產生的數字3D模型看起來非常逼真：

■ 相機具備高度擴展性，能充分利用帶寬和芯片性能

■通過芯片的高分辨率帶來卓越的輸出成像質量 - 得益于最新的Sony（索尼）芯片

■在實時過程中確保組件精確同步

■供電和觸發于一體的長線纜

Basler選擇全面的CXP-12產品線，它可以為創建虛擬錄像提供合適的兼容硬件產品，包括相機、接口卡、圖像采集卡、鏡頭、線纜和評估工具包，以加速完成應用實施，同時也提供Linux支持。

Basler CXP-12 boost相機線目前已有搭載4通道的boost V系列，可提供6500萬分辨率，充分滿足應用領域的嚴格需求；最高可達230 fps幀速率使相機在采集快速移動的物體圖像時表現的尤為突出；全局快門技術更是消除了由讀出延遲引起的運動失真，避免對后期的處理效果產生影響。將boost相機與適配的多通道CXP-12接口卡或圖像采集卡結合使用，將能充分發揮其潛力 。

CXP-12多相機系統具備可擴展性，借助精確的觸發和同步機制，既可以提供延時的虛擬圖像，也可以提供直播等實時圖像。

03方案所含產品

boost CXP-12相機

boost系列由多款高性能相機組成，憑借CXP-12和現代CMOS芯片，在高數據率下也能為您提供出色的成像質量。

CXP-12接口卡4C

這款單通道和多通道接口卡能夠與boost相機完美匹配，降低實施難度和成本。

CXP-12圖像采集卡

imaWorx CXP-12 Quad 是一款PCle圖像處理組件，最多可讓四臺符合標準的CXP-12相機實現全帶寬連接。

Basler鏡頭

多種FA鏡頭、遠心鏡頭、顯微鏡頭等。

C-mount接圈

可安裝在Basler boost相機上的C-mount。

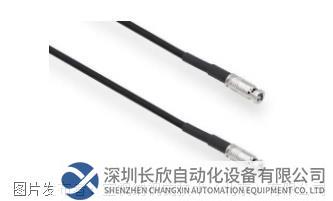

2 × 30m CXP線纜

CoaXPress數據線長度為30米，配備的Micro-BNC(HD-BNC)插頭適用于Basler boost相機。

04方案優勢

■ 一站式獲取可完美匹配的CXP-12組件

■ pylon相機軟件套裝可作為所有Basler組件的SDK平臺，包括使用CXP-12接口卡的多相機設置

■ 此外，還提供CXP-12評估工具包，使視覺系統的測試、配置和集成變得輕松簡單

■ 實現設計精益的集成視覺系統，降低實施難度和維護成本
