膜處理技術及超濾UF-Ultrafiltration

膜處離技術：以某種具有特殊選擇性透過的半透膜為分離物質,并在膜兩側施加某種推動力（如電位差、壓力差等）,使廢水中污染物截留在膜表面而無污染物質透過膜得到凈化水的處理過程，主要包括微濾、超濾、鈉濾、反滲透、電滲析等。

超濾一種以流體切向流動和壓力驅動的過濾過程，是介于MF和NF之間的一種膜過程，并按分子量大小來分離顆粒。超濾膜的孔徑大約在0.002至0.1微米范圍內（MWCO約為1000~500000）。溶解性的離子物質和比膜孔徑小的物質能透過濾膜，顆粒較大的物質則被截留在濾膜上。生物制藥針對細胞、酵母、大腸桿菌、酶等常用的kd值范圍可能從1-300Kd。

超濾UF膜的常用材質有哪些？

PES聚醚樹脂

PVDF-聚偏二氟乙烯

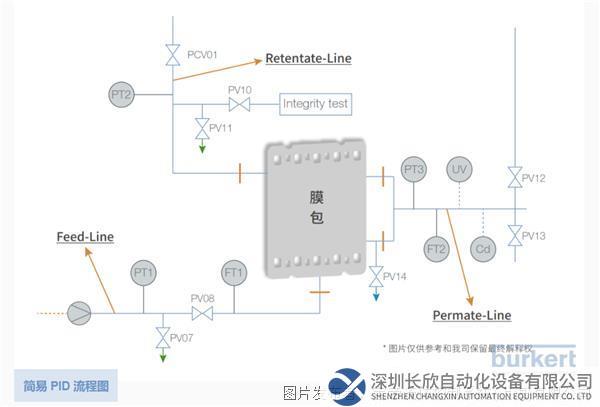

生物制藥超濾 UF的原理與簡易PID流程圖？

原理：以膜兩側的壓力差為驅動力，以超濾膜為過濾介質，當原液流過膜表面時，超濾膜表面分布的許多細小的微孔只容許水和小分子物質通過而成為透過液，而體積大于膜表面微孔的物質則被截留在膜的進液側，成為濃縮液，從而實現對原液的凈化、分離和濃縮的目的。

生物制藥超濾UF系統的工藝目的？

Cell harvesting/clarification 細胞收獲/澄清

Recombinant protein concentration重組蛋白濃度

Vaccine concentration/purification 疫苗濃度/凈化

Monoclonal antibody clarification/concentration單克隆抗體澄清/濃度

Plasma purification/concentration 等離子體凈化/濃度

生物制藥超濾UF系統的基本術語？

供給端-Feed line

滲透端-Permeate line

回流端-Retentate line

壓降-△P=P1-P2

膜透壓-TMP

膜通量-Flux

生物制藥超濾UF系統的基本操作？

Flush 沖洗

Integrity Test 完整性測試

Buffer Condition緩沖液的條件

Process - Conc. 工藝-濃縮/澄清

Process – Diafiltration工藝-透析

Recover Product 獲得產品

CIP (SIP)在線清洗

Water Flux 水通量

Storage 保存

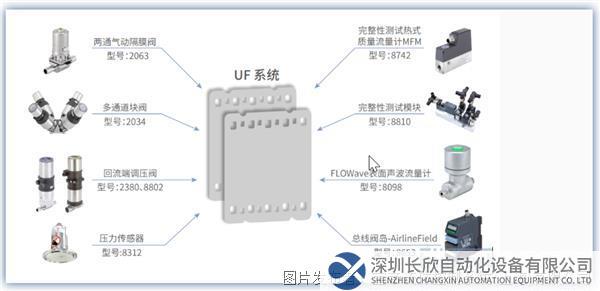

Bürkert生物制藥超濾系統整體解決方案：

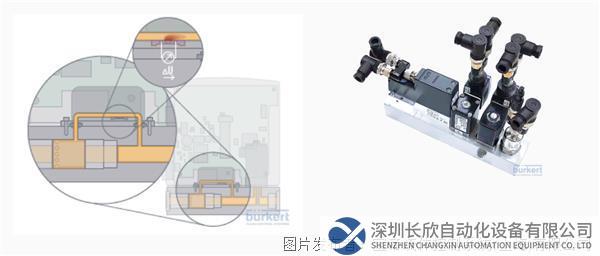

Bürkert生物制藥超濾UF系統在線完整性解決方案：

1.設計開發在線完整性測試模塊，相對于傳統離線單機測試設備，可直接在線監測，與PLC/WINCC系統直接相連，方便法規驗證

2.標準工業以太網控制如PROFINET I/O通訊 ，速度快，延遲小。

3.幾十年技術積累的MEMS熱式質量流量計，對于膜包的小流量測量，如10Nml/min非常精準，同時在法國擁有完整的測試標定臺。
