您知道如何使用“格式刷”功能以快速設置策略嗎？

蔡司CALYPSO允許用戶對每一個測量元素自定義測量策略。對于使用相似策略的元素，使用“格式刷”功能可以省去重復設置的操作。

具體步驟如下：

1.選中模板元素

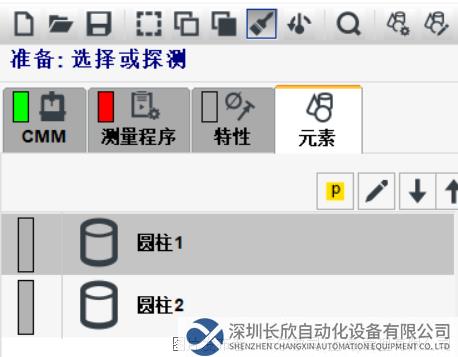

2.點擊格式刷，即”格式傳輸”按鈕

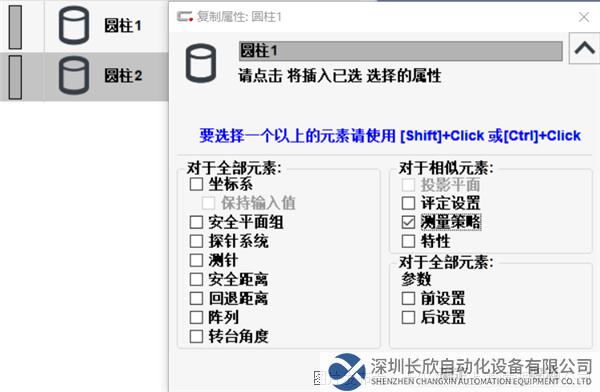

3.左鍵選中目標元素，勾選“測量策略”，

選點擊確定即可

您知道 AUTORUN 功能的好處嗎？

蔡司CALYPSO的AUTORUN功能，允許客戶在具備穩定工裝的基礎上進行一次運行的批量測量，從而減少用戶的時間與精力成本，提高測量效率。同時，AUTORUN的界面操作十分簡便，即使是經驗不足的用戶也可以輕松運行CALYPSO程序。

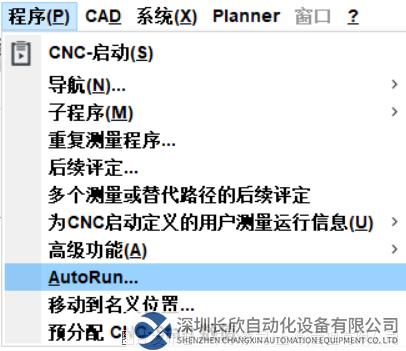

由如下菜單可以啟動AUTORUN功能：

在AutoRun中可以定義測量范圍及序列，也可以在層上設置多個測量程序或陣列。如果幾個工件都放在工作臺上，您可以一個接一個地測量幾個工件。您可以定義一個層中的哪些工件將在CNC運行中被測量，以及以何種順序進行。此外，您可以僅執行測量程序中的一個子程序。您可以保存和再讀取序列。

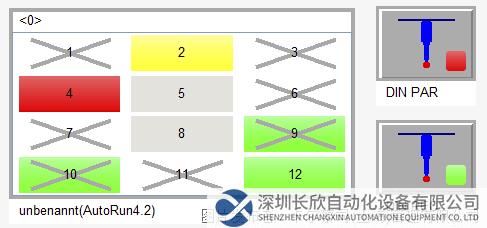

CNC運行后， CALYPSO在AutoRun界面將直接顯示測量結果的質量。

使用下列顏色代碼：

– 綠色

測量結果沒問題。

– 黃色

參考結果在警告范圍內。

– 紅色

測量結果出現問題。

– 品紅

測量結果錯誤。

任何無顏色標定的圖標都未經測量。

對于陣列圖標，每個單獨的陣列位置都顯示了測量結果的質量。

您知道怎么合理編程優化測量節拍嗎？

蔡司CALYPSO軟件有著強大的自動規劃路徑，用戶編程時只需從以下幾點著手便可輕松優化測量節拍：

1、 調整測量順序，減少重復路徑

2、 合理縮小安全平面，縮短移動距離

3、 參考“測量策略實用手冊”，提高掃描速度
