全新一代的HDS開關基于標準化殼體理念，可選鑄鐵或高強度塑膠（熱固化塑膠）外殼。堅固的灰鑄鐵版本適用于露天采礦、散貨裝運和物料輸送行業。

在功能方面，可用于緊急停止和大多數位置監控的應用場合。根據具體應用環境的不同，可提供各種不同樣式的操動套件，來監控位置信息。

為了實現更好的遠程監控，所有型號都可選配雙線現場總線解決方案或加裝指示燈。

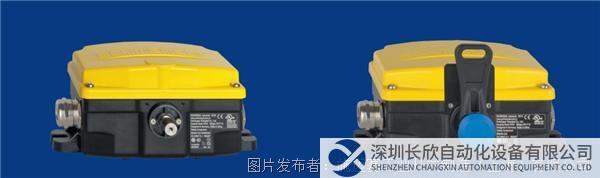

重型開關-HDS

基本開關 BS655/BS656

 *平臺化產品，可組合不同功能單元（操動件）

 *所有版本均可用作安全開關

 *中央接線端連接，降低了安裝成本（2 常開觸點/2 常閉觸點）

 *適用于各種應用環境的塑膠或灰鑄鐵外殼

 *帶有Dupline?接口：以最少的接線工作實現診斷功能

緊急停止拉繩開關 RS655/RS656

 *可在拉繩上任意點觸發緊急停止功能

 *2 x 100 m的最大拉繩長度減少了緊急停止拉繩開關的數量，從而最大限度地降低了成本

 *中央接線端連接，降低了安裝成本

 *帶有DuplineSafe?接口：包括以最少的接線工作進行診斷的故障安全系列接線

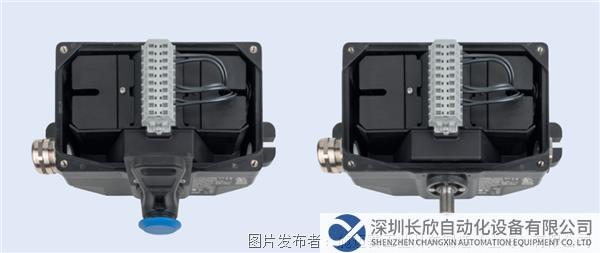

接線

HDS系列開關通過密封蓋將開關軸、凸輪和開關觸點保護起來，以防止在惡劣環境下安裝使用時，受到灰塵和污垢的影響。在標準版本中，常閉和常開觸點都連接至中央CAGE CLAMP?接線端子。

因此，緊急停止拉繩開關、輸送帶防跑偏開關等，可以簡單有效地接線，如需要，還可加裝指示燈。安全或標準雙線總線系統也可以作為一個選項用于信號評估。在這種情況下，只需要連接輸入和輸出信號線即可，減少了安裝和接線時間。集成的電纜導管也有助于輕松快速安裝。

節省了時間和成本

 *中央接線端連接

 *預組裝開關元件

 *用于信號反饋的空置端口

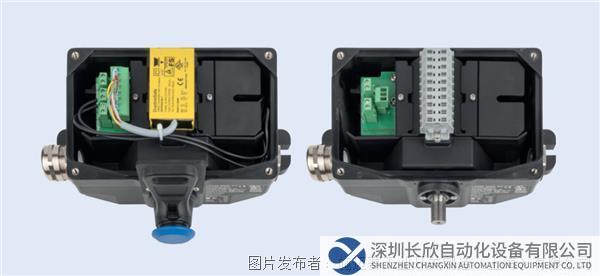

集成DUPLINE?網絡解決方案

 *快速準確的診斷

 *預接線常閉觸點

 *Dupline?連接端子輸入/輸出最大 4 mm2

基本開關 - 位置監控

基本開關是模塊化結構，不提供操動件。與特定的功能單元組合使用可以得到一系列不同的功能。組件的一致性減少了不同版本的數量，降低了倉儲配件所需的工作量并提高了可用性。

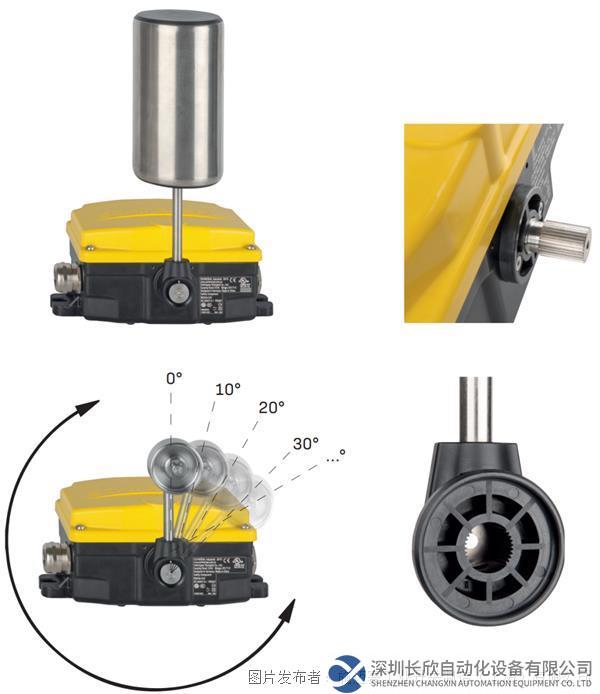

防跑偏開關用來監控物料輸送機械上的輸送帶跑偏，在被傳送物體的兩側成對放置，靠近驅動輪或從動輪。當輸送帶發生跑偏時，開關會產生交錯信號作為預警或關停輸送帶。有助于防止因損壞而導致的不必要停機。

限位開關用于檢測軌道起重機、機械和車間的活動件的位置，并對其進行監控。

緊急停止拉繩開關 - 急?？刂?/strong>

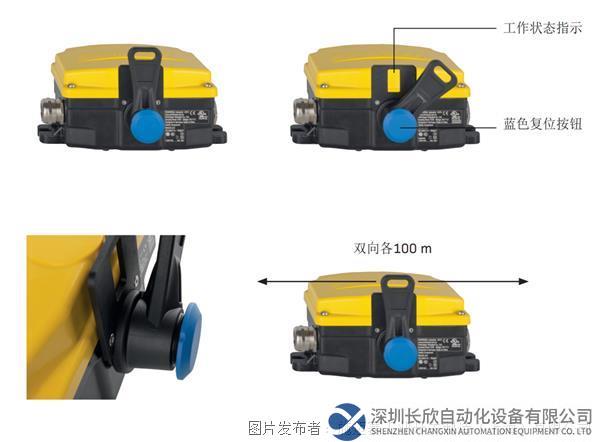

在理想條件下，雙向緊急停止拉繩開關的設計拉繩長度可達雙向各100米。帶有拉繩和斷繩檢測功能的緊急停止拉繩開關，確保物料輸送機械具有可靠的急停功能。一旦被激活，雙向急停拉繩開關將鎖定在急停位置，并且只有在手動操作復位按鈕時才能解鎖。所有開關均符合國際標準IEC 60947-5-5、ISO 13850和EN 620的要求。結合適當?shù)陌踩盘?hào)處理單元或安全網絡，緊急停止拉繩開關可用于安全等級達到PL e的安全應用。

作為工作狀態指示，急停拉繩開關配備有一個機械狀態指示窗，觸發時可見。開關可通過集成在觸發桿上的藍色復位按鈕進行復位。

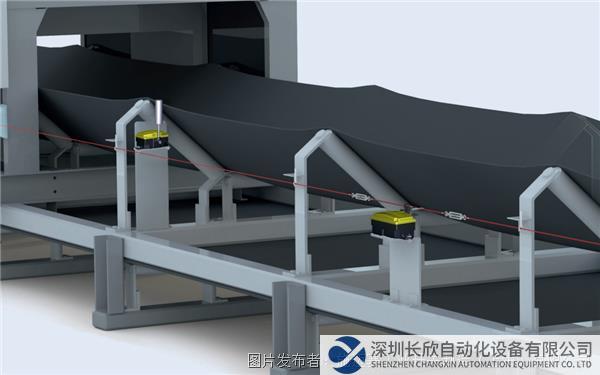

應用場景

靈活且模塊化的第四代開關平臺，可廣泛應用于各類重工行業。本系列開關可用于緊急停止功能，或用于需要安全等級達到PL e的移動機器和設備部件的位置監控。防護等級為IP66或IP67的堅固外殼，確保本系列開關在惡劣環境條件下的正常使用。

 *輸送機和工業系統的緊急停止

 *輸送帶跑偏監控

 *機器和系統上運動部件的位置監控
