應用說明簡介

●接口卡—USB 3.1 第一代主機控制器卡（雙端口）(ACC-01-1201)

●電纜—1 m 的 USB 3.1 第一代，Type A 公頭鎖定到 M12 公頭 (ACC-01-2308)

●電纜—3 m 的 USB 3.1 第一代，Type A 公頭鎖定到 M12 公頭 (ACC-01-2309)

●電纜—5 m 的 USB 3.1 第一代，Type A 公頭鎖定到 M12 公頭 (ACC-01-2310)

●電源 (ACC-01-9001)

●GPIO—Hirose 到直流圓筒連接器 + 尾電纜 (6 m) (ACC-01-3012)

●底座—桌面三腳架底座組合 (ACC-02-0001)

開發套件中的所有物品均可按單個部件號單獨購買。

圖像處理管道

●低噪—最大快門時間沒有限制。

自動曝光模式

對于 8 位和 JPEG12Processed 像素格式，可設置自動曝光模式以便進行圖像拍攝。對于 JPEG12（未處理），可設置自動曝光模式，以便進行圖像拍攝和 PC 上的后期處理。

軟件工作流

圖像采集

●啟動攝像頭時的默認 SDK 設置旨在分配適當?shù)膸彌_區大小，以便通過 Intel 主機控制器支持 15 FPS 或 30 FPS 的幀率采集。如果所需的幀率或帶寬較低，則默認 SDK 設置可能不足。請參閱 TAN2017010 - 使用數據包和緩沖區大小在 Ladybug 上調整幀率，了解有關如何優化設置的更多信息。

流錄制

在這兩種情況下，ladybugConvertImage() 會準備圖像以供輸出，包括 JPEG 解壓縮、Bayer 去馬賽克以及圖像后期處理。

圖像輸出

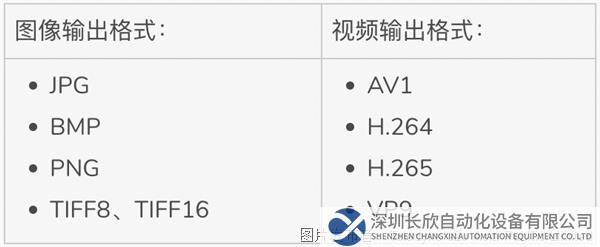

Ladybug SDK 版本 1.18 支持以下格式：

不再支持 HDR、FLV 和 WMV。

圖像大小

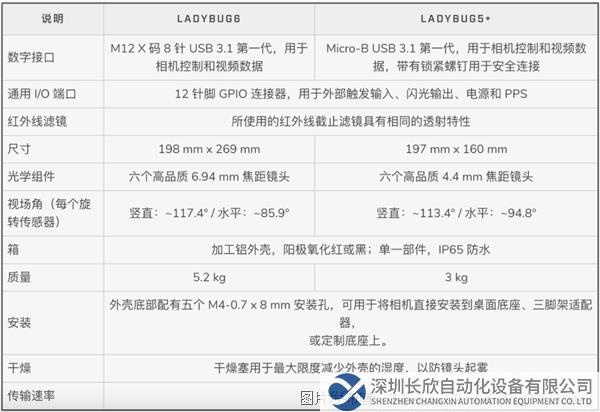

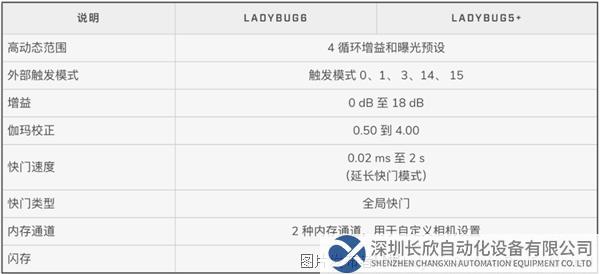

Ladybug6 與 Ladybug5+ 的詳細對比

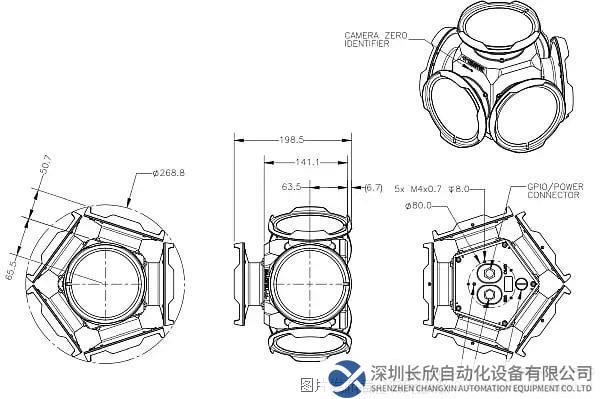

機械特性

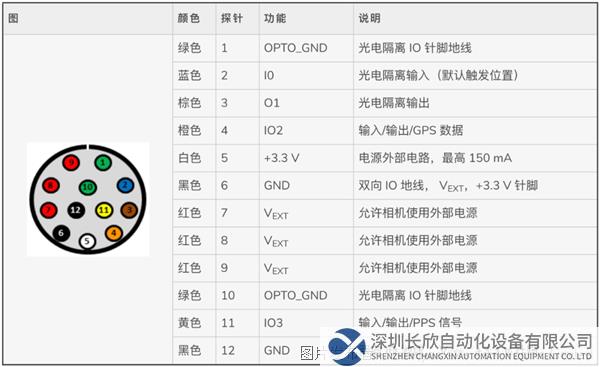

GPIO 特性

Ladybug6 在雙向 GPIO IO2 和 IO3 上具有增強的抗擾度。

硬件/電子

軟件、驅動程序和系統支持

Ladybug 外殼有一個定位銷定位器，可確保安裝時方向一致。
