西門子S7-1200/1500系列的PLC，需要連接帶EtherCAT的通訊功能的逆變器設備。西門子的PLC采用PROFINET實時以太網通訊協議，要連接EtherCAT的設備，就必須進行通訊協議轉換。該小疆智控Profinet轉EtherCAT網關提供了快速可行的解決方案。EtherCAT轉PROFINET支持兩種實時以太網通訊協議之間的轉換，可以主通訊主站（加主站授權），也可以做通訊從站，兩個網絡獨立運行，通過網關內部進行數據映射，每個以太網網絡都提供雙端口交換機，方便連接和網絡擴展。

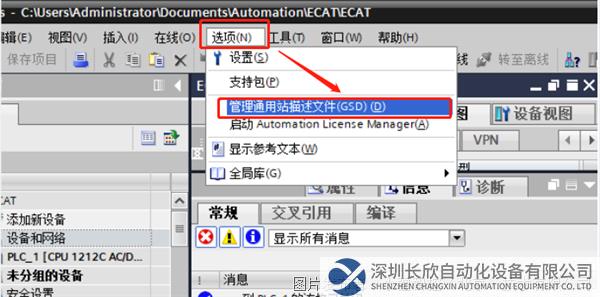

1、首先添加Profinet轉EtherCAT網關GSD文件；

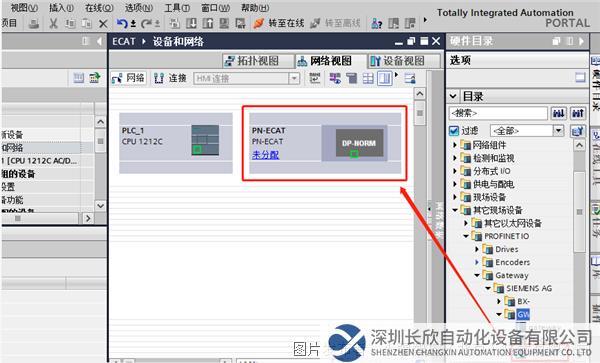

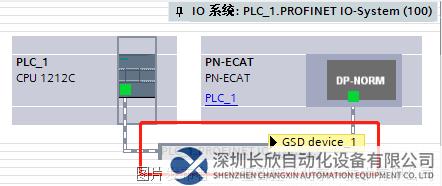

2、找到Profinet轉EtherCAT網關模塊進行組態；

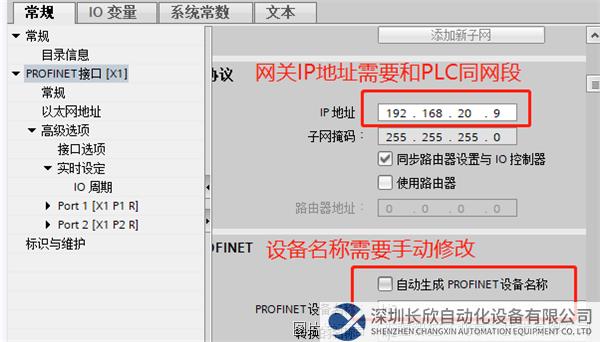

3、設置Profinet轉EtherCAT網關的IP地址和設備名稱；

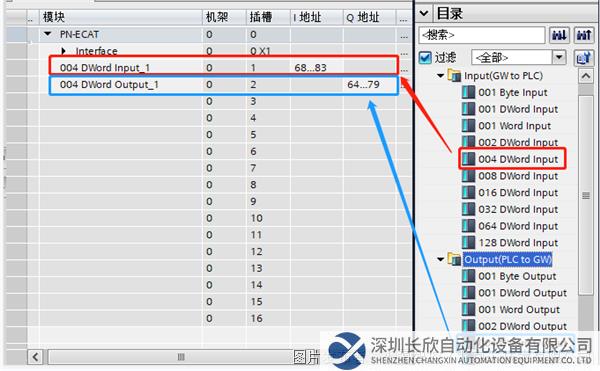

4、設置Profinet轉EtherCAT網關的輸入輸出字節數長度；

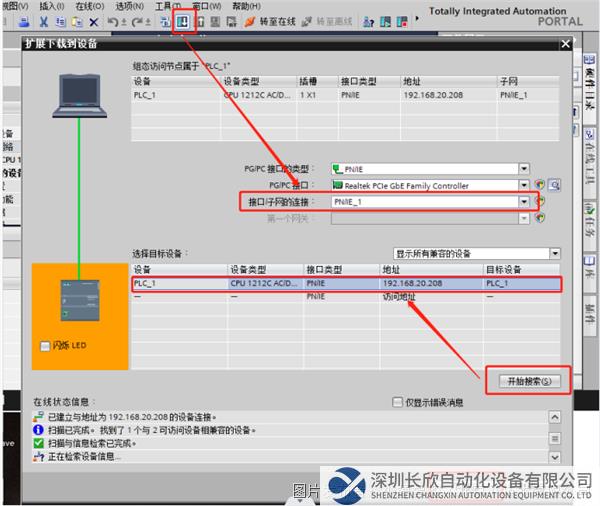

5、下載組態到PLC；

6、打開Profinet轉EtherCAT網關配置軟件進行ECAT設置；

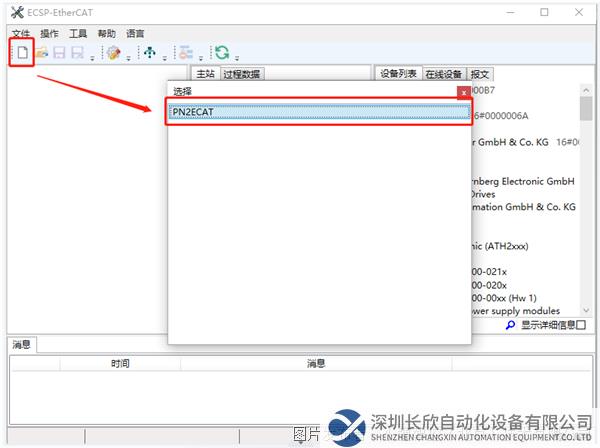

7、新建項目選擇PN2ECAT；

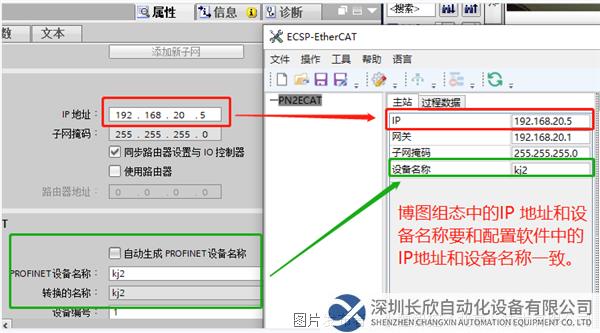

8、配置軟件的ip地址和設備名稱要和博圖一致；

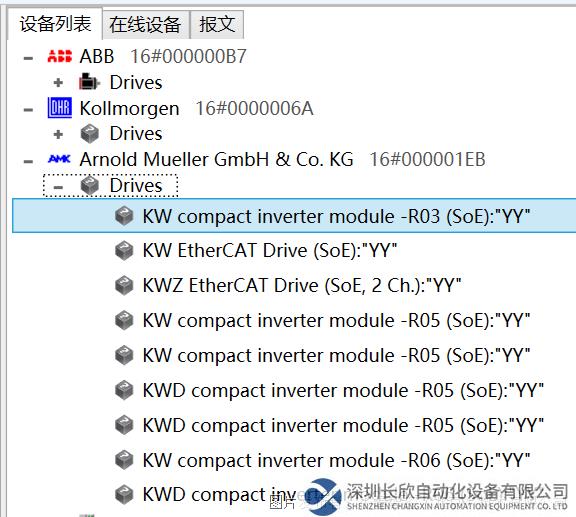

9、在設備列表中查找并選定所需設備；

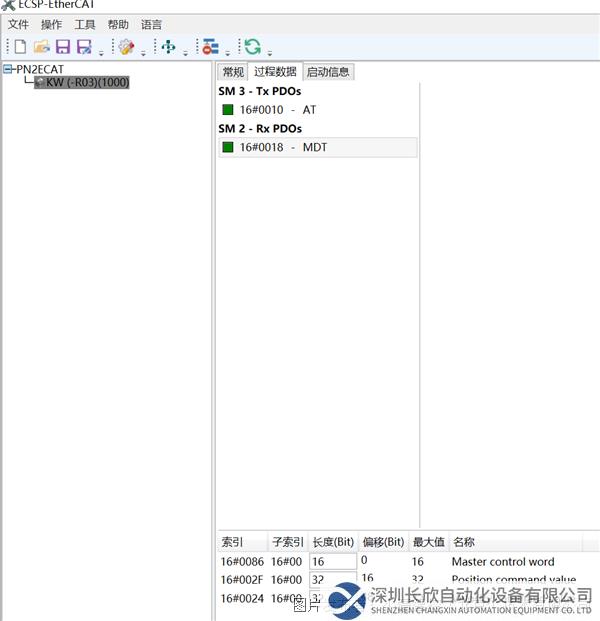

10、對從站設備進行參數配置，PDOs在下方參數欄中添加所用參數項，該文件已經把參數固定，直接下載配置進Profinet轉EtherCAT網關即可；

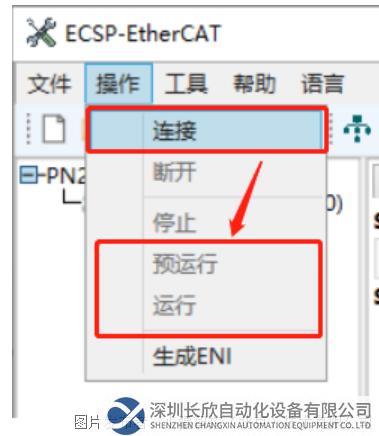

11、配置完成后運行；

12、直接對對應的IQ地址讀寫即可，在本案例中，Profinet轉EtherCAT模塊作為逆變器與西門子PLC之間的橋梁，通過配置軟件進行簡單的數據映射，快速的實現了S7-1200 PLC通過PROFINET協議對逆變器進行控制。
