鑒于塑料材質的失效性處理，塑料彎角插拔鎖緊的連接器在設計上具有一定挑戰性。720系列微型連接器，其彎角系利可以提供安全且穩固的連接，同時解決應用場景安裝條件受限的問題。NCC770微型連接器也同樣推出了彎角版本，可按需求選擇不同的電纜出口。

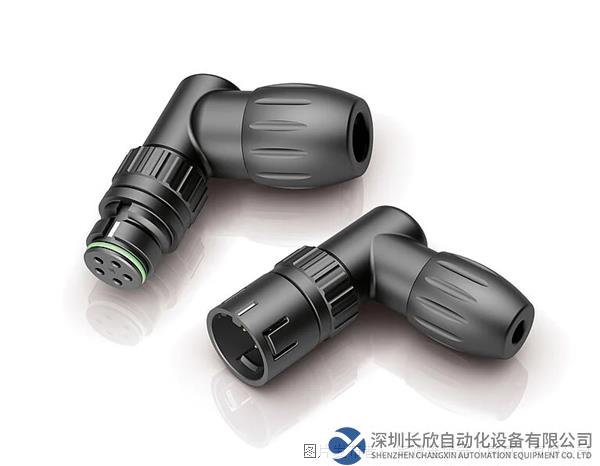

在安裝空間有限的情況下，720和770系列的彎角版本更便于設備的連接。圖片：binder

作為工業圓形連接器的領頭供應商，賓德推出了720和770系列支持現場接線的彎角連接器產品。這種緊湊的彎角連接器用于設備、建造和工廠工程：特別是在需要在受限空間中建立安全的電氣連接的情況下，720/770系列插拔或卡扣鎖緊的彎角連接器為直頭版本提供了可靠且節省空間的替代方案。

背景：操作安全是設計的優先事項

在720卡扣連接器的情況下，通過卡扣鉤接合在適當?shù)牟壑幸詸C械方式固定電氣連接，從而鎖定接口。然而，如果操作不當，這種類型的鎖緊很容易受到影響：如果連接器與軸線成一定角度而不是軸向拔出，這可能會破壞塑料卡鉤，具體取決于拉力的大小和方向。為了防止這種應用故障，賓德產品開發人員通過螺紋環將主體與外殼進行連接。即使在與連接器軸線成一定角度施加力的情況下，卡扣鉤也能防止損壞，連接器也能承受遠遠超過標準要求的載荷。

通過附加的螺紋環，可以滿足另外兩個設計要求：

1. 這一概念使賓德還可以使用許多相同的零件提供770系列推出其他角度的產品。

2. 主體可以按90°進行旋轉，用戶可以選擇電纜出口的方向。

對于通常角度為90°的外殼而言，電纜布線存在問題。正如其他產品系列所知，將電纜彎曲90°通常很困難。因此，新外殼的角度選擇為100°，這大大簡化了電纜組裝。

彎角連接器的細節介紹

720插拔系列彎角產品將用于照明技術裝置、溫室供暖系統和電動自行車。該系列的額定電壓60-250 V，電流2-7 A。3-12芯，焊接接線。防護等級IP67（對插時），插拔周期500次以上。

770系列卡扣鎖定的NCC（Not Connected Closed）彎角連接器適用于緊湊型手持控制面板、醫療家庭護理設備和實驗室計量儀器——這些儀器必須以特別節省空間的方式安裝，例如安裝在墻壁上。8芯帶焊接；額定電壓和電流分別為175V和2A。除了對插時IP67防護外，賓德的NCC技術，孔頭面板安裝連接器在未配合時也實現了IP67防護。插拔周期5000次以上。

除了黑色外，720和770系列的連接器還有紅色、綠色和藍色以及白色（RAL 9002）可供選擇。這些是醫療應用里的常規顏色。

關于賓德

賓德是一家傳統價值觀導向的家族企業。總部位于德國內卡蘇爾姆，是圓形連接器領域的領導者之一。1960年以來，賓德一直是高質量的代名詞。我們與五大洲60多個分銷合作伙伴合作，在全球范圍內擁有2000名員工。

賓德集團由賓德總部、16家附屬公司、2個系統供應商和1個創新技術中心組成。除德國外，賓德公司還分布奧地利、中國、法國、匈牙利、荷蘭、新加坡、瑞典、瑞士、英國和美國。

應用領域

·照明和供暖技術，電動汽車（720系列）

·移動和實驗室儀器、醫療技術、實驗室計量（770系列）

產品特性

·鎖緊系統：Snap-in快插（720系列），beyonet卡扣鎖緊（770系列）

·接線方式：焊接

·芯數：3-12芯(720系列), 8芯(770系列)

·額定電壓：60-250V（720系列），175V（770系列）

·有彩色版本

·可變電纜出口

·防護等級：IP67（連接狀態）

·插拔周期：>500（720系列），>5000（770系列）
