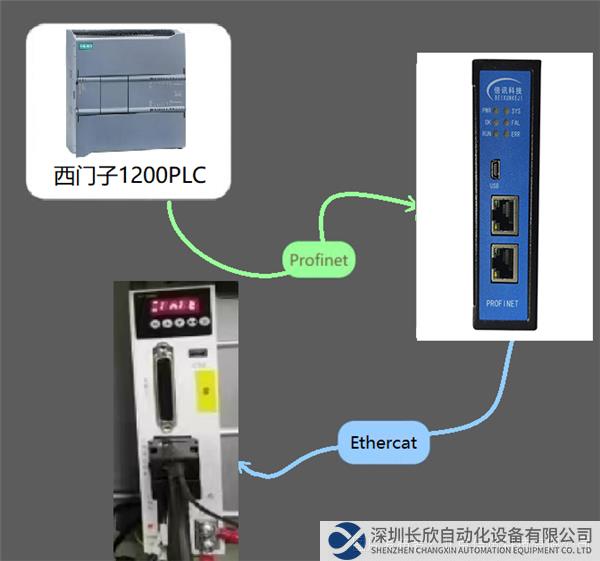

本案例是倍訊科技EtherCAT轉profinet網關（BX-PN-ECATM）連接小藍伺服驅動的配置案例。用到的設備為西門子1200PLC一臺，EtherCAT轉profinet網關一個，小藍伺服驅動一臺。

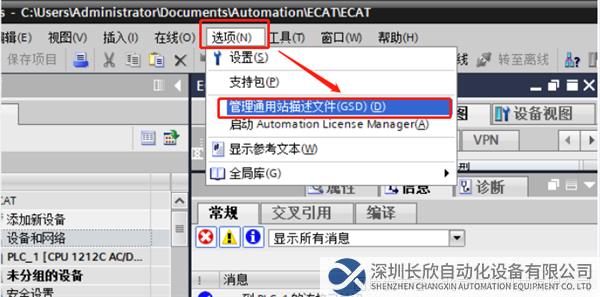

1、首先我們在西門子博圖中進行組態，添加管理通用站描述文件（GSD）；

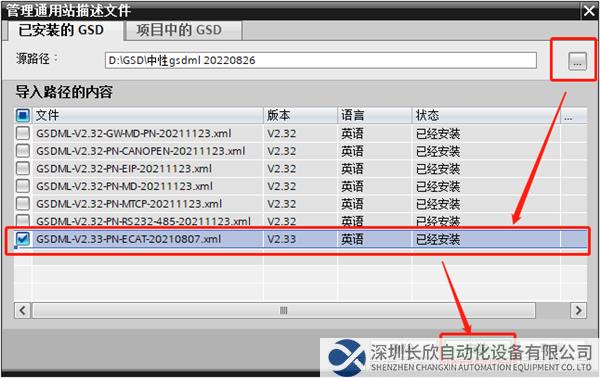

2、點擊右側“...”從查找GSD所在文件，安裝至成功；

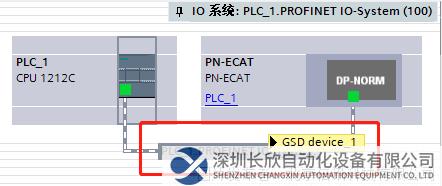

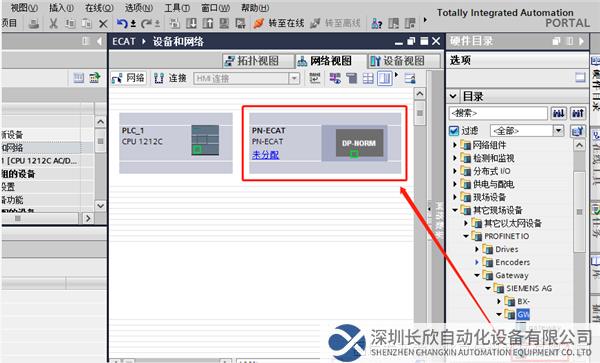

3、找到EtherCAT轉Profinet網關模塊進行組態；

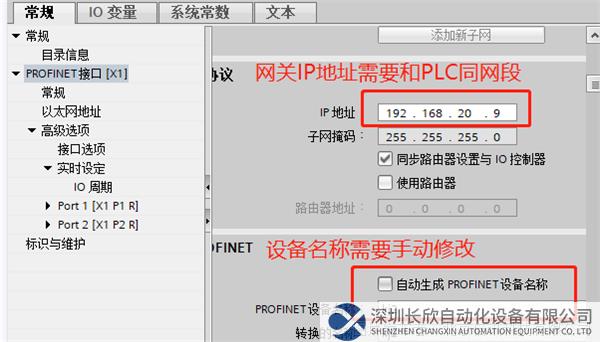

4、設置EtherCAT轉Profinet網關的IP地址和設備名稱；

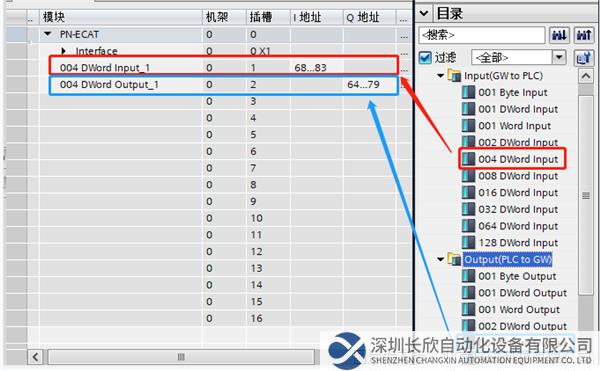

5、設置EtherCAT轉Profinet網關的輸入輸出字節數長度；

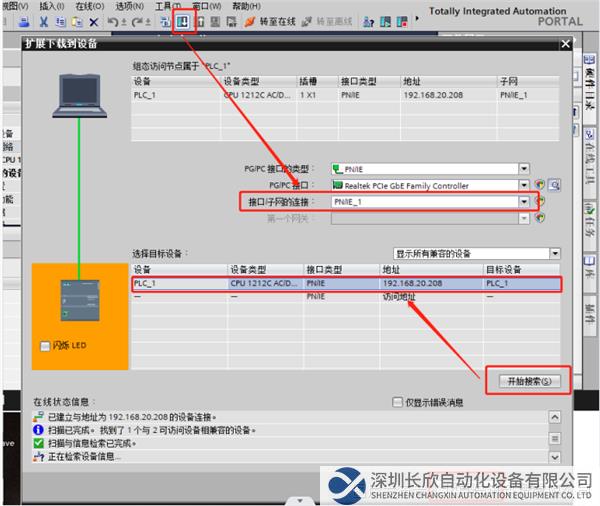

6、下載組態到PLC；

7、打開EtherCAT轉Profinet網關配置軟件進行ECAT設置；

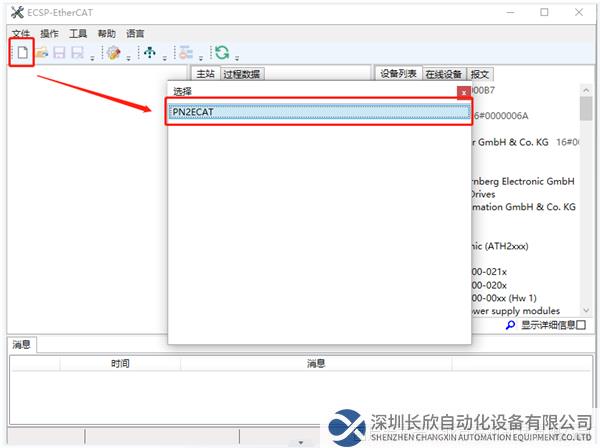

8、新建項目選擇PN2ECAT；

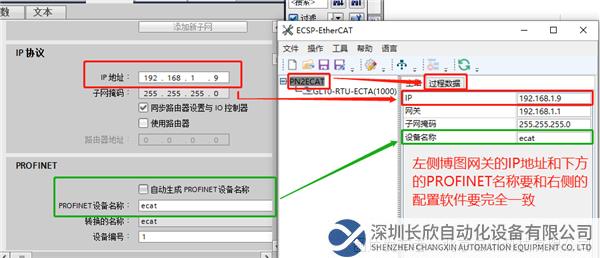

9、配置軟件的ip地址和設備名稱要和博圖一致；

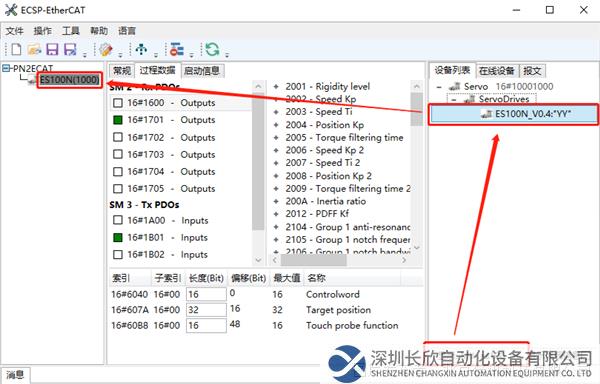

10、導入從站設備ESI后，在設備列表中下方搜索查找并選定所需設備；

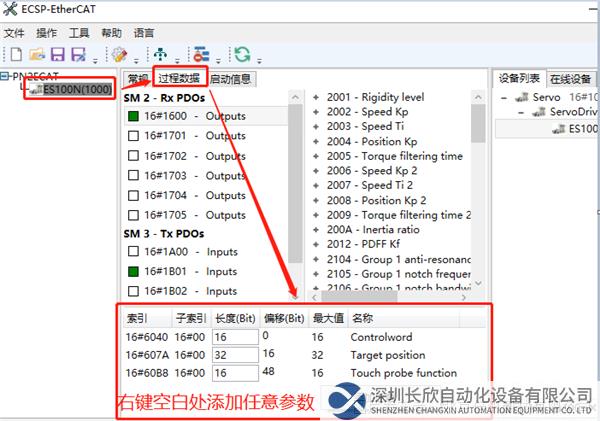

11、對BAUMULLER進行參數配置；

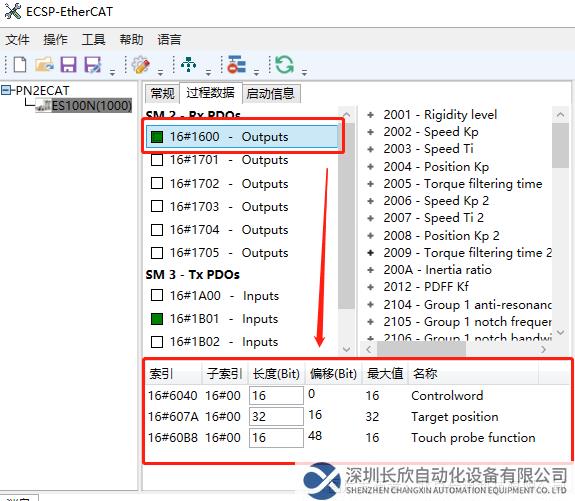

12、以RX-PDOs為示意，使用哪條要點綠選中；

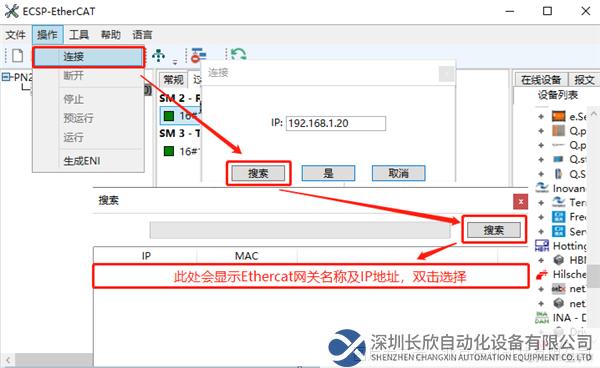

13、配置完成后進行連接步驟；

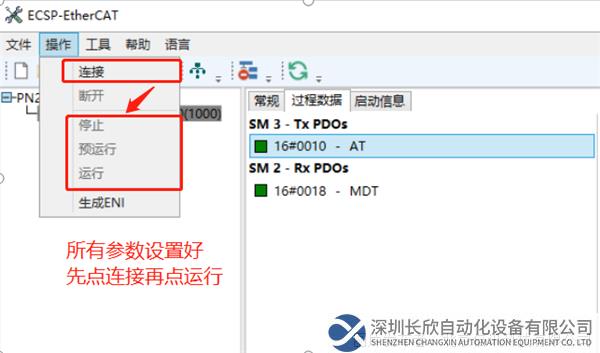

14、先點擊預運行再點擊運行。重新給網關上電即可；

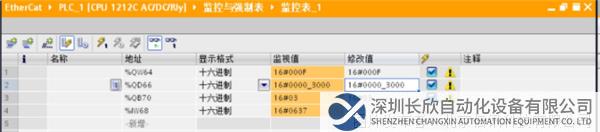

15、直接對對應的I、Q地址讀寫即可；
