ModbusTCP轉EthetNet網關連接施耐德配置案例

文章作者：長欣小編 人氣：發表時間：2023-07-25 09:11

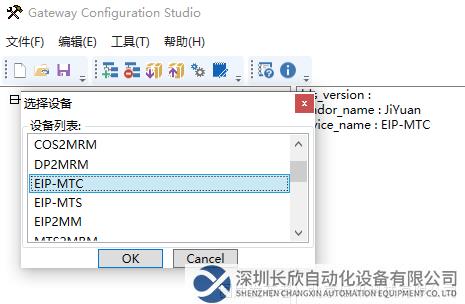

1、PLC新建項目，打開(UnityProXL)v8.0，進行硬件組態，首先添加倍訊科技ModbusTCP轉Ethernet網關的EDS文件，安裝完成后添加模塊，選擇New Module，輸入EIP尋找ModbusTCP轉Ethernet網關模塊，名稱顯示為EIP001，雙擊網關模塊設置參數，設置ModbusTCP轉Ethernet網關的設備名稱和IP地址，下載配置到PLC。打開ModbusTCP轉Ethernet網關配置軟件，新建項目選擇EIP-MTC；

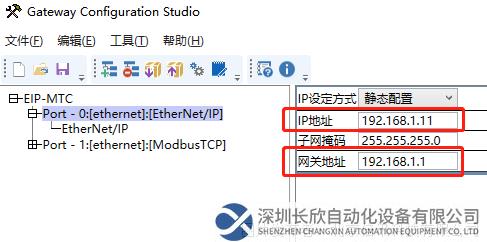

2、設置ModbusTCP轉Ethernet網關與PLC的通訊參數；

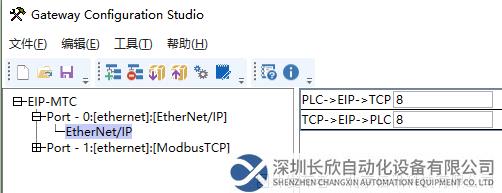

3、設置ModbusTCP轉Ethernet網關通訊字節參數；

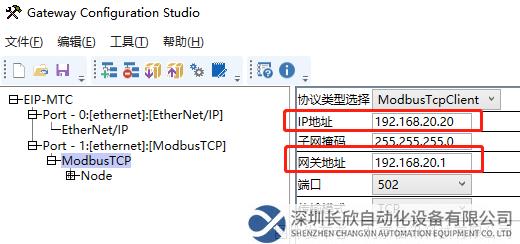

4、要與PLC那邊一一對應，設置ModbusTCP轉EtherNet網關的modbus tcp參數；

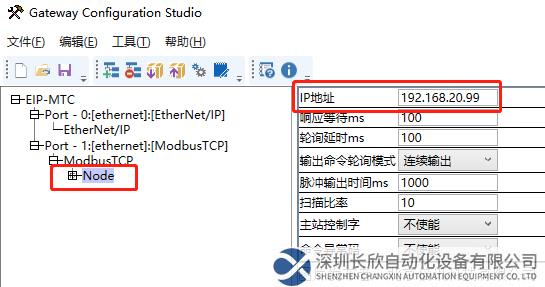

5、添加ModbusTCP轉EtherNet網關的Node，右側修改從站IP地址；

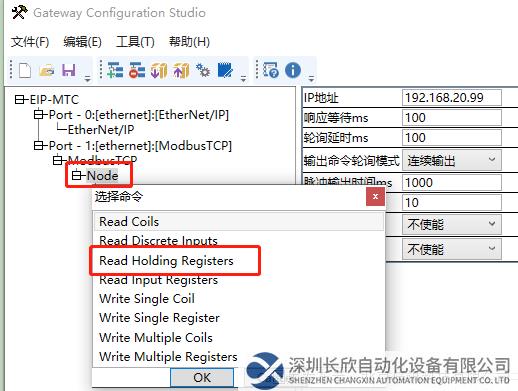

6、添加功能碼03H；

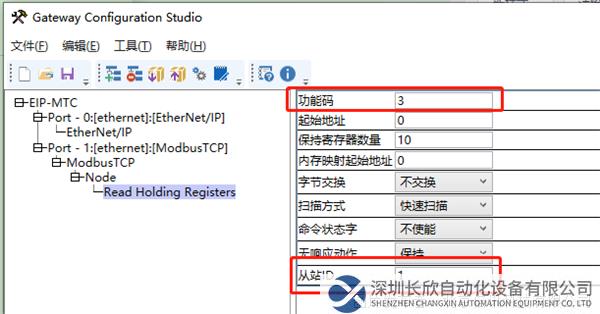

7、填寫從站站號，如有多個modbus設備可添加多個從站；

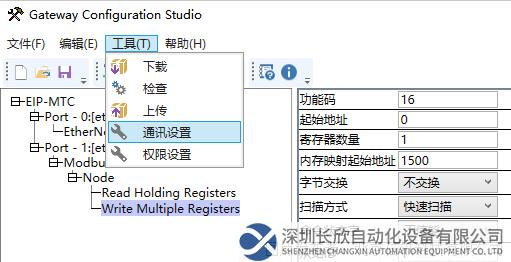

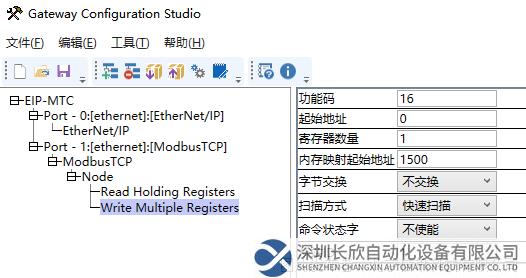

8、同樣在NODE處單擊鼠標右鍵插入功能碼，并填寫讀取的寄存器參數；

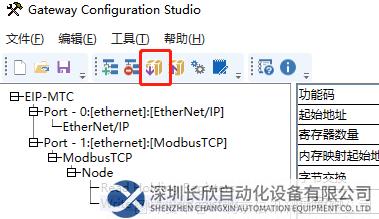

9、配置完成后選擇ModbusTCP轉Ethernet網關的com口進行下載；

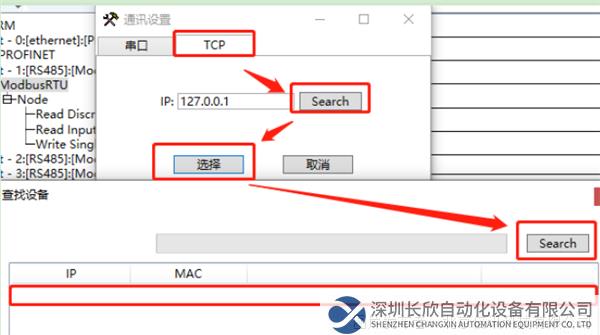

10、選擇TCP，對ModbusTCP轉Ethernet網關進行IP搜索，將搜索到的ModbusTCP轉Ethernet網關IP雙擊之后下載；



11、ModbusTCP轉Ethernet網關重新上電后即可正常使用，每個值對應一個字節的數據。
