上一期我們著重介紹了GOM Volume Inspect Pro（以下簡稱GVI Pro）的內部缺陷檢測功能。本期我們將主要介紹GVI Pro趨勢分析和統計功能。

01

測量結果自動計算

通過GVI Pro軟件，您可以創建包含多個階段或是多個樣本的項目。假設您掃描了多個產品，并使用我們?cè)谕谖恼轮刑岬降摹白詣?dòng)拆分”功能提取了體積區域。

現在您只需將這個項目拖拽到一個新的項目中，然后選擇“新建階段”，體積元素就會作為多個獨立的階段被導入。

這里我們可以簡單理解為一個產品對應一個階段。此后您可以導入CAD數據、構造元素，并對零件進行多邊形化處理，這樣所有階段的元素和檢測都可以被輕松地自動計算出來。

02

結果趨勢可視化

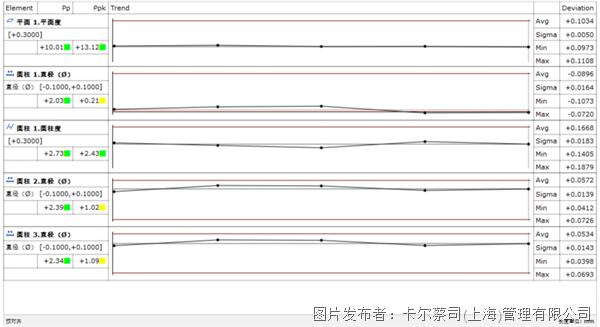

GVI Pro提供了專門的“統計趨勢”報告格式。該功能使測量結果的趨勢可視化，從而實現產品的重復性檢驗（同一產品）或者均一性檢驗（同型號產品）功能。趨勢報告還提供了視頻和翻頁冊的顯示形式，使結果躍然紙上。

03

數據統計

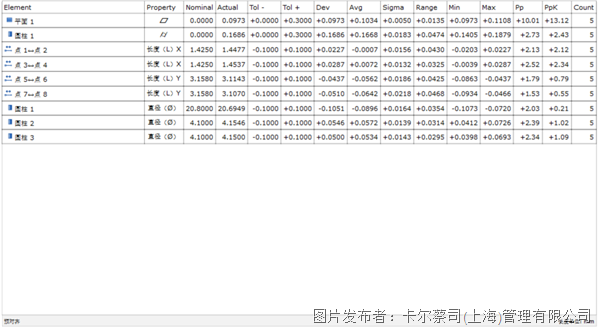

針對階段中的測量數據，GVI Pro的“統計概覽”報告可以提供不同階段測量結果的統計信息，例如平均偏差、平均值、標準差、最大值、最小值、Pp、Ppk等，助力用戶實現生產過程監測和質量控制。
