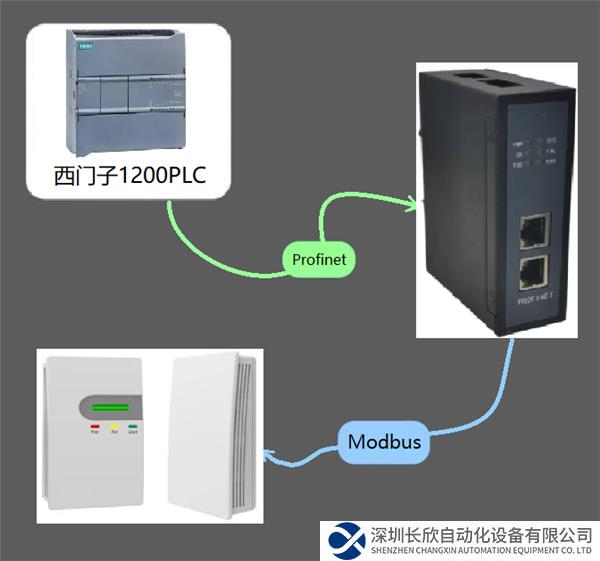

本案例是應用倍訊科技MODBUS轉PROFINET網關連接森蘭變頻器與PLC的配置案例，用到設備為西門子S7-1200PLC，MODBUS RTU轉PROFINET網關，希望森蘭變頻器。

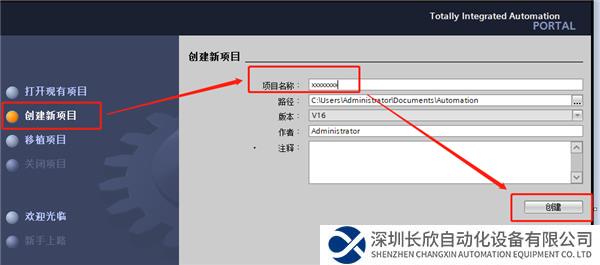

1、首先創建新項目文件；

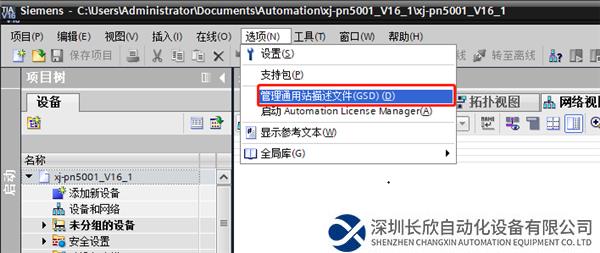

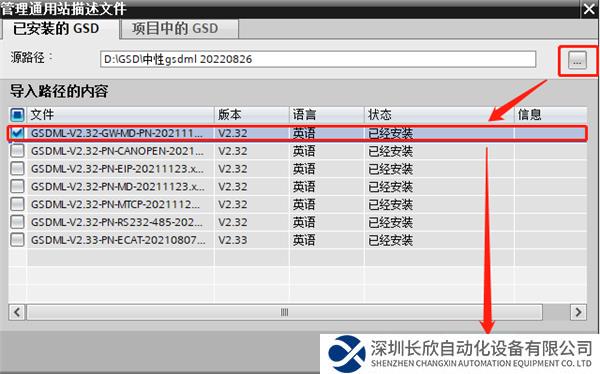

2、導入GSD 文件。將MODBUS轉PROFINET網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通 用站描述文件，安裝 GSD 文件；

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功；

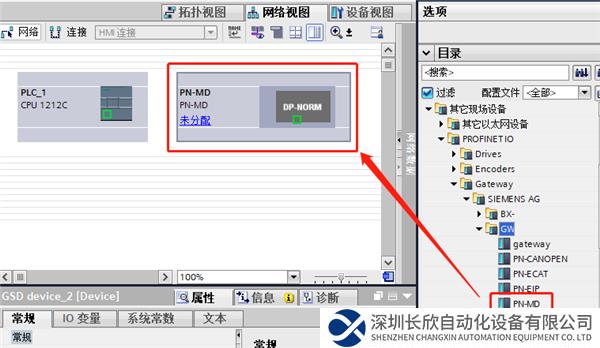

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，MODBUS轉PROFINET網關和PLC還沒有進行連接處在未分配狀態；

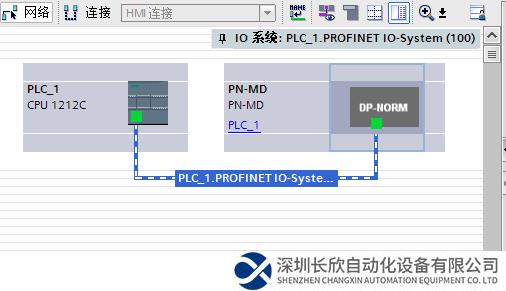

5、點擊未分配與PLC進行連接后就可以對MODBUS轉PROFINET網關的屬性進行參數的設定；

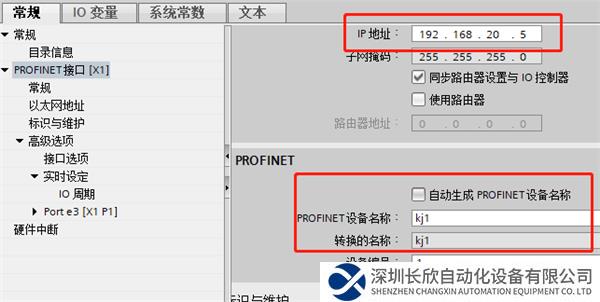

6、MODBUS轉PROFINET網關屬性，修改MODBUS轉PROFINET網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）；

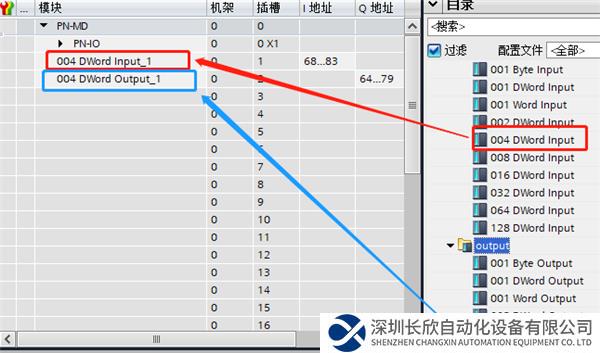

7，添加需要的輸入、輸出字節數。添加字節數根據需求進行添加；

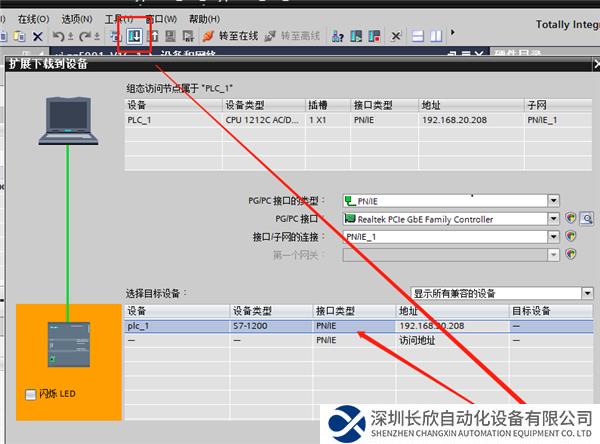

8，根據下圖所示，設置好參數后就可以下載并裝載到PLC；

9，打開配置軟件Gateway Configuration Studio；

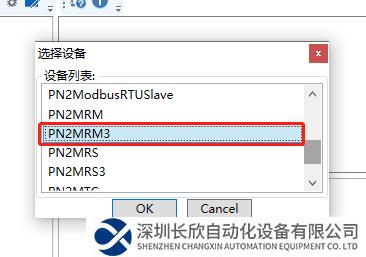

10, 點擊新建，選擇設備為PN2MRM3；

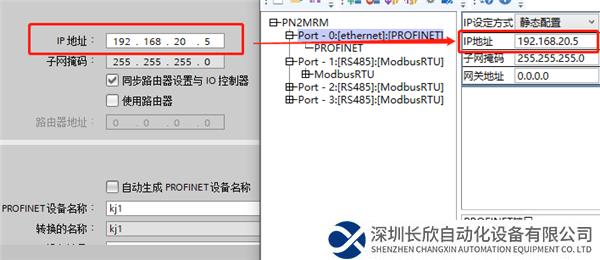

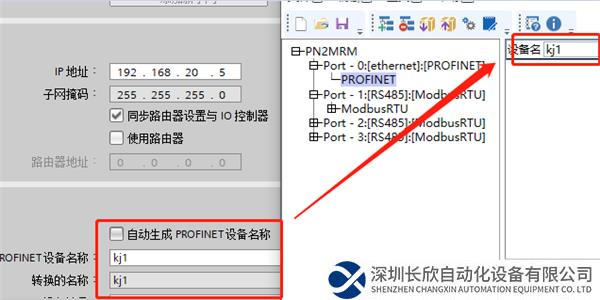

11, 配置軟件中的IP地址與博圖MODBUS轉PROFINET網關組態中的IP地址必須要一致；

12，配置軟件中的PROFINET與博圖MODBUS轉PROFINET網關組態必須要一致；

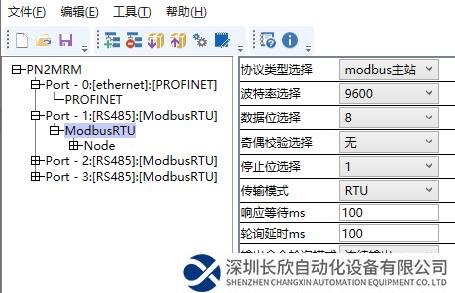

13，根據設備說明對波特率、字寬（數據位選擇）、奇偶校驗等參數進行配置。從圖上可知變頻器從站協議為Modbus-Rtu通信數據格式8個數據位，一個停止位無校驗，同理網關做相同配置；

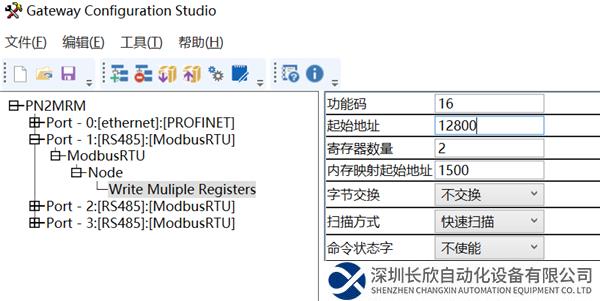

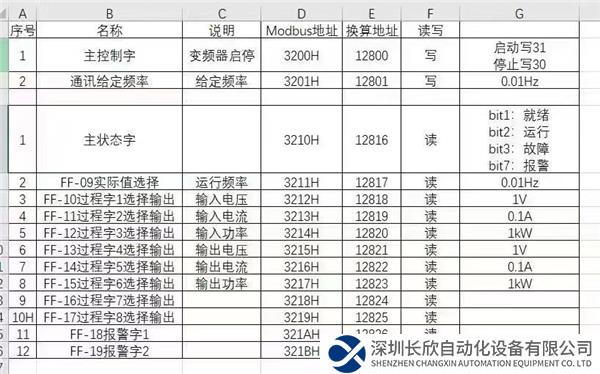

14，以下圖設備說明為例，設備說明中地址1，功能碼3/10，需要寫入地址是3200H，3201H則對寫入主控制字的配置如下；

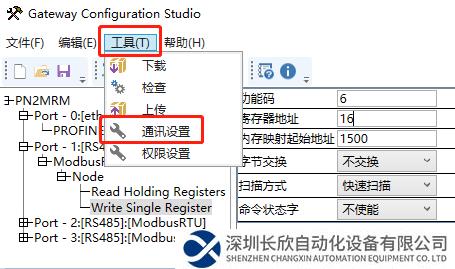

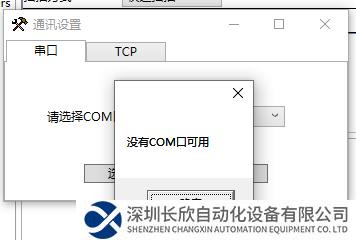

15，配置完成所有需要的參數后進行下載，點擊工具在點擊通訊設置；

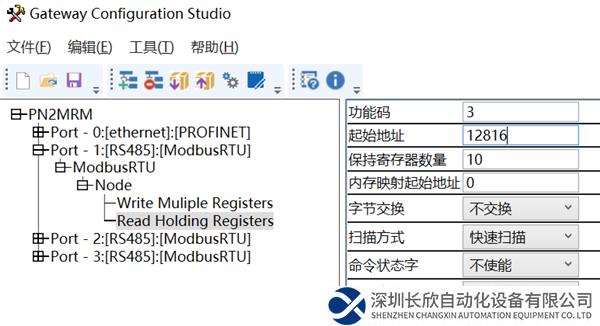

16進制地址換算為10進制起始地址寫12800寄存器數量?jī)蓚€(gè)代表可輸入主控制字啟停和給定頻率兩個參數，讀取使用03功能碼，如像讀取如從主狀態字到FF-17過程字選擇輸出的數值，那么則要填寫從12816開始的10個寄存器數據。點擊Search進入到下一界面后再點Search雙擊下方紅框內IP及設備。
