導軌端子——柜內連接新方案

柜內連接是工業控制柜內重要的功能區之一，隨著深化應用和發展，客戶的需求和痛點也在不斷變化，菲尼克斯電氣始終保持連接領域的技術創新引領，通過產品迭代和優化升級為客戶提供更高效、可靠、全面的柜內連接解決方案。

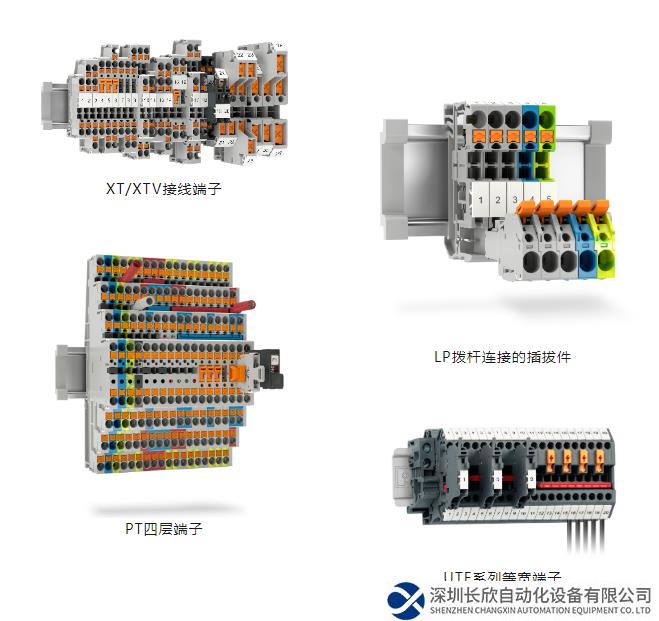

搶先預覽

詳細介紹

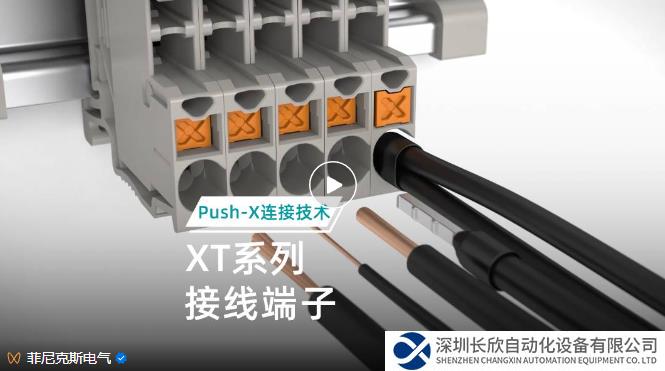

使用Push-X連接技術的

XT/XTV系列接線端子

菲尼克斯電氣全新的Push-X連接技術，為客戶帶來柜內連接創新體驗，進一步提升接線效率和可靠性。

? 區別于Push-in直插自鎖連接技術，使用Push-X連接技術的產品不需要加裝冷壓頭，即使是柔性導線，也可以免工具連接，節約安裝工時；

? 采用預緊固彈簧，以極小的插入力即可觸發連接，并能提供和PT同樣可靠的拔出力；

? 接線時有明確的視覺和聽覺反饋，提升接線可靠性。

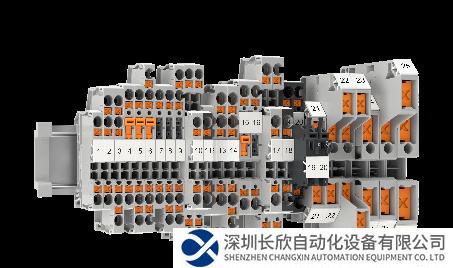

目前基于Push-X連接技術，菲尼克斯電氣提供正面進線XT系列和側面進線XTV系列。

使用撥桿連接的插拔件

為方便現場連接或測試，基于手動撥桿連接技術，提供LP系列combi插拔件和LPO系列測試插頭。

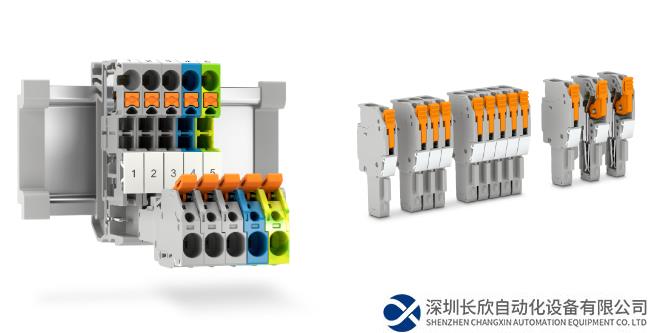

LP系列插拔件

Combi家族再添新成員，使用撥桿技術，更適合現場接線，兼容CLIPLINE complete系統，可適配不同連接技術的底座，提供1位-15位標準插頭，并可按需自由組裝。

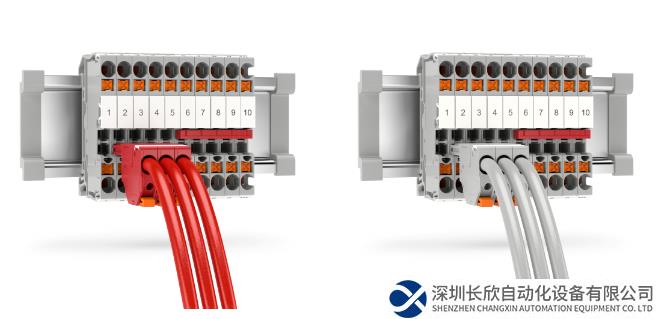

LPO/LPS測試插頭

測試插頭采用撥桿連接技術，現場測試接取線更方便，通過橋接井完成測試操作，高效可靠。

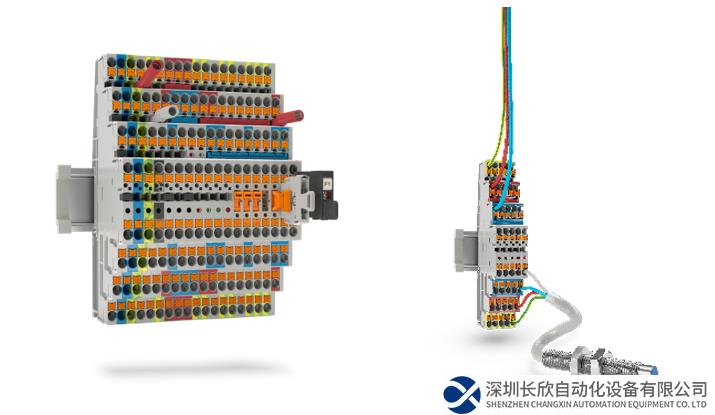

節約柜內導軌空間——PT四層端子

隨著控制柜功能集成度越來越高，對柜內空間的要求也更為嚴苛，最新推出基于PT連接技術的四層端子，對比常規單層端子型號節省客戶3/4導軌空間。

? 提供豐富的產品類型，直通型及刀閘、分?jǐn)?、保險絲等功能類型；

? CLIPLINE complete通用的附件系統，可通過通用的FBS橋接件實現靈活跨接，通用的測試和功能類附件；

? 一片端子實現傳感器的電源和信號連接，與PTIO互補，提供2,5mm2傳感器/執行器連接方案。

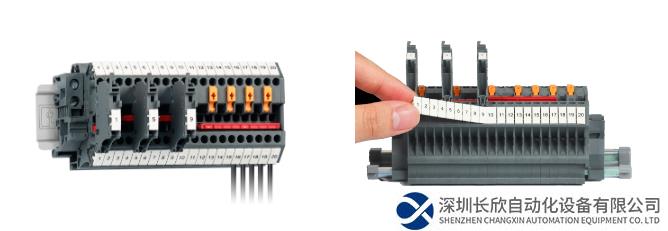

柜內等寬端子解決方案——UTF系列接線端子

現有的端子解決方案，在如石化行業的控制系統中，為滿足二線、三線、四線等不同接線線制的應用需求，柜內需要大量應用直通端子、刀閘端子、保險絲端子，會遇到無法快速連續橋接、無法整體快速標識，插拔式保險絲插頭易掉落、柜內端子條不美觀等問題。

菲尼克斯全新推出的UTF系列等寬端子具有便捷橋接、快速標識，組裝后整齊美觀、節約柜內空間等特點。

UTF系列等寬端子解決方案提供直通型、刀閘型、保險絲型等3種主件產品類型：

?直通型端子采用高達3位的橋接井設計，配合插拔式橋接件，可輕松實現連續橋接的功能；

? 刀閘端子可用螺絲刀輕松的打開刀閘，實現線路的分?jǐn)啵?/p>

? 保險絲端子采用懸臂式保險絲模塊設計，不易掉落并且便于橋接，實現線路的保護。
