2022年2月，大恒圖像引線框架視覺檢測系統在華東區域某工廠順利部署，此次部署將引線框架視覺檢測行業提升到了更高水平。

引線框架作為半導體、微電子封裝的專用材料，作為內部電路與外部導線連接的橋梁，起到了穩固芯片、傳導信號、傳輸熱量的作用。作為半導體封裝的關鍵一環，引線框架需要在共面性、強度、彎曲等方面達到較高的標準，它的質量將直接影響半導體封裝的質量。

大恒圖像引線框架視覺檢測系統部署在引線框架流水線中，能有效提升產品合格率，降低生產成本。對生產過程種出現的錯沖，漏沖，臟污，氧化，毛刺，壓傷，變形，漏鍍，鍍偏等缺陷可以達到較高的檢出率。

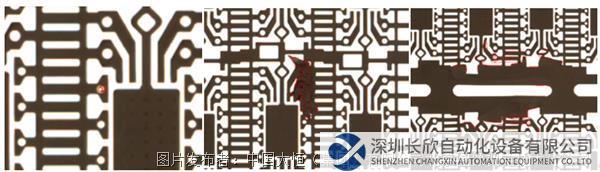

漏沖               臟污               變形

早在2019年，大恒圖像就已經在引線框架行業投入大量成本，當時的芯片封裝缺陷檢測技術大多停留在人工檢測和半自動檢測階段，檢測效率偏低，檢測質量得不到保障，面對較為小巧，結構較為扁平的框架結構，且在流水線上產品放置密度較高，受周圍環境機械震動影響比較大等原因，導致了引線框架行業整體質量受到影響。

因地制宜，提高生產效率

考慮到現場環境因沖床原因震動嚴重，大恒圖像選用幀曝光相機，整幅畫面通過同一時間曝光，避免成像結果受到環境震動影響；同時產品表面可能存在紅斑缺陷，彩色相機能夠滿足算法檢測需求；500萬像素相機符合客戶缺陷檢測精度需求。大恒圖像MER-503-36U3C工業相機是適合這套檢測系統的最佳相機產品，該產品性價比高，是經過市場驗證的穩定產品。而在軟件的選型上，大恒圖像選用的是機器視覺行業廣受好評的HALCON軟件，其C# WINFORM界面能夠滿足客戶快速開發需求，且界面風格比較自由，可根據客戶自由搭配選擇。HALCON作為德國MVTec公司開發的一套完善的標準機器視覺算法包，算法庫運算速度快，魯棒性好，算子豐富，可以節約產品的成本，縮短軟件開發周期。

效果顯著，讓缺陷無處遁形

正式部署號引線框架視覺檢測系統后，該系統在工廠運行穩定、效率高，達到了提質增效的最終效果，在提高生產效率的同時節約了大量人力物力。助力整個引線框架行業高效發展。

以下是該系統檢測出的缺陷樣例：

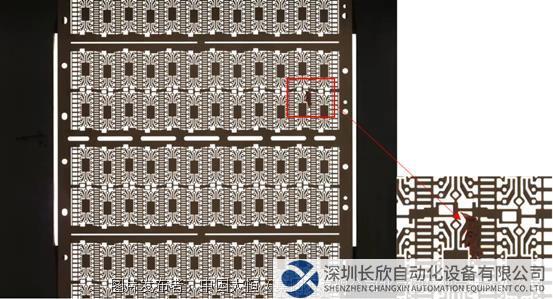

漏沖

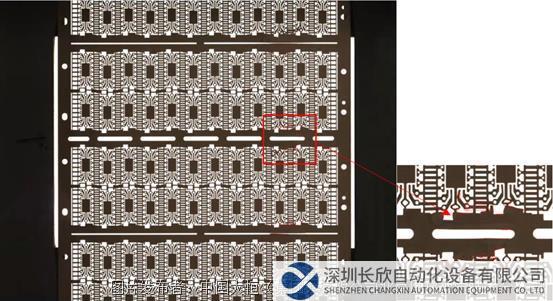

變形

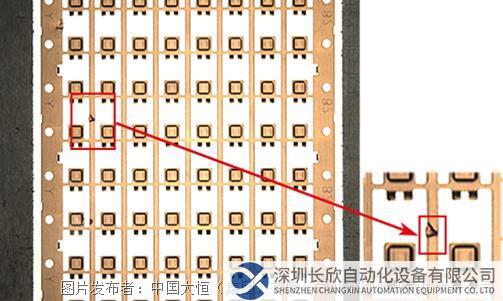

廢屑1

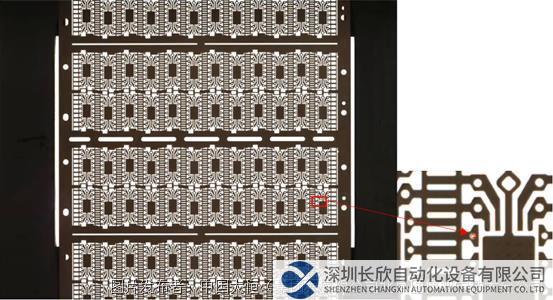

廢屑2

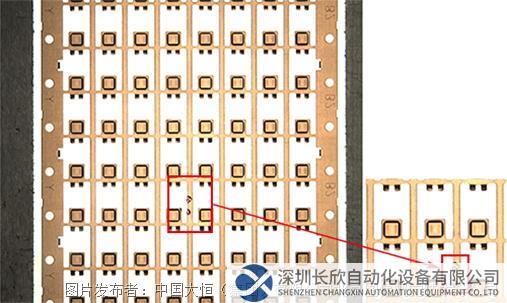

帶式壓傷1

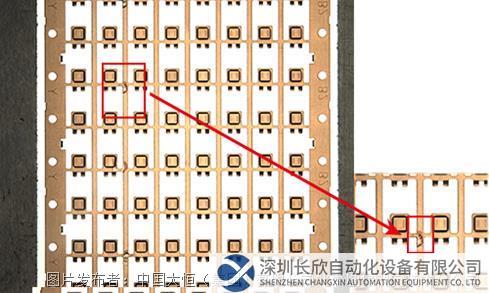

帶式壓傷2

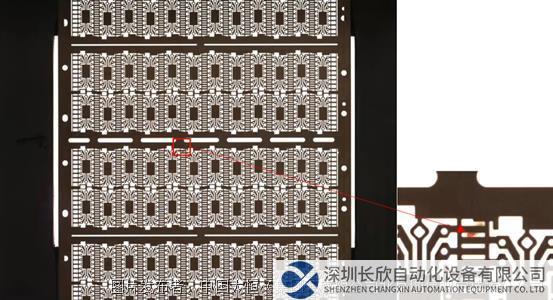

帶式壓傷3

視覺系統定制服務

大恒圖像自1991年成立之日起，一直專注于機器視覺行業并堅守“持續創新”的理念。秉承這一理念，目前大恒圖像已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。得力于大恒圖像31年的行業經驗，大恒圖像未來將會上更加有力地推進定制化視覺系統的不斷創新，充分發揮企業優勢，為客戶助力，為機器視覺在中國的發展盡最大努力！
