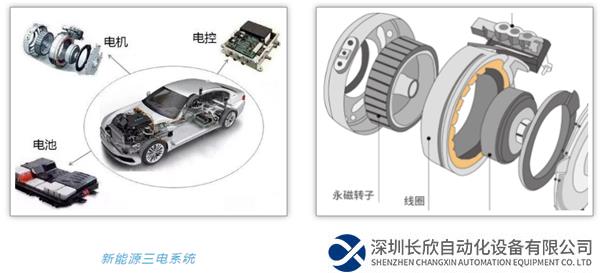

深入了解新能源汽車，必定繞不開三電系統。三電系統指的是電動汽車的電池、電機、電控，這三大件也是電動汽車最為核心的技術系統，直接影響產品的最終性能表現，也是用戶購車考慮的關鍵因素。

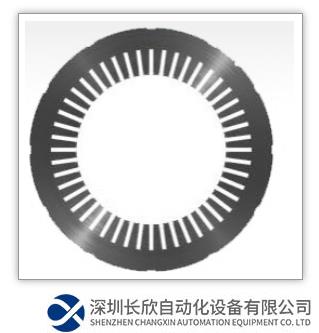

本方案我們主要介紹電機的定子部分。電機由三部分組成：定子、轉子、殼體，電機技術的關鍵點在定子和轉子。按生產工藝分類可分為卷繞定子、三片定子和整片定子。卷繞定子的定子鐵芯一般由0.35~0.5毫米厚度且表面具有絕緣層的硅鋼片沖制、疊壓而成，在鐵心的內圓沖有均勻分布的槽，需要纏繞線圈，因此需要管控定子單片的尺寸，如同心度，輪廓度等，以保證線圈順利纏繞。

優質的電機定子硅鋼片能夠增強導磁能力和減小磁場在鐵芯中的鐵芯損耗，從而延長電機的使用壽命。針對定子硅鋼片的高精密檢測需求，?？怂箍堤峁┝烁咝Ь珳实臋z測方案。

硅鋼片內外圓直徑，槽底外接圓直徑，同心度，輪廓度、角度、R角等。

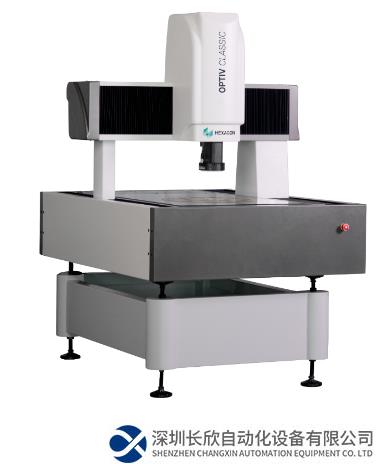

針對以上檢測內容，海克斯康提供OPTIV CLASSIC系列自動影像儀處理，其機型相關特點：

• 移動橋式結構，具有大量程及超大量程，減少工件移動造成的測量誤差；

• 高分辨率彩色數字相機，高清晰度影像效果，高品質的畫面；

• 搭載全自動高精度變倍鏡頭，同軸光，透射光，多段表面環形光；

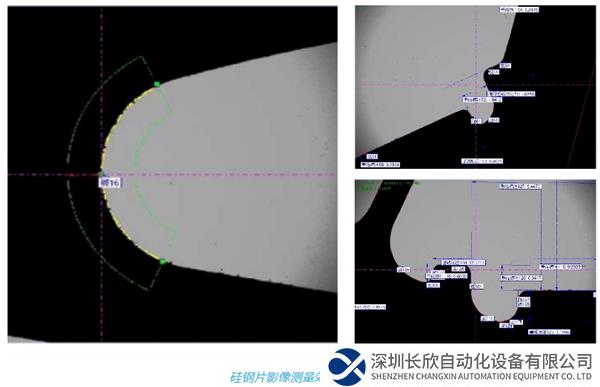

• 可對工件精細部位完成高精度尺寸測量，并且可以觀察因加工導致的毛刺以及對其做相關的測量。

?？怂箍祵I(yè)的計量軟件Metus具有強大的功能

• 軟件優異的圖像識別能力，保證測量邊界抓取更準確；

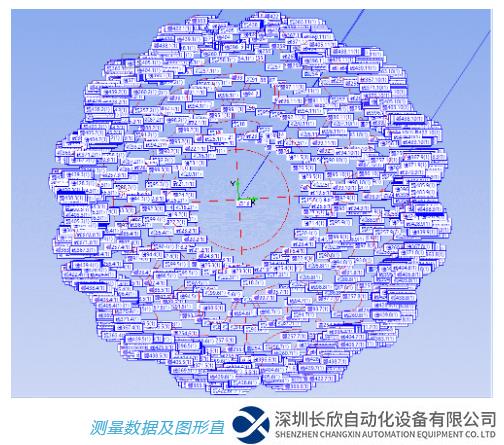

• 導入DXF圖紙快速編程，批量生成測量要素，編程簡單高效；

• 數據報告多樣化，可輸出Excel、CSV、TXT等格式，也可按用戶需求定制。

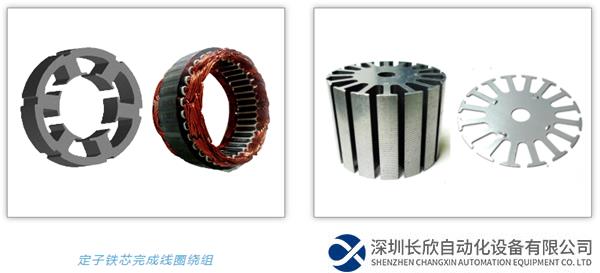

解決方案二：整片定子鐵芯尺寸檢測

輪廓度

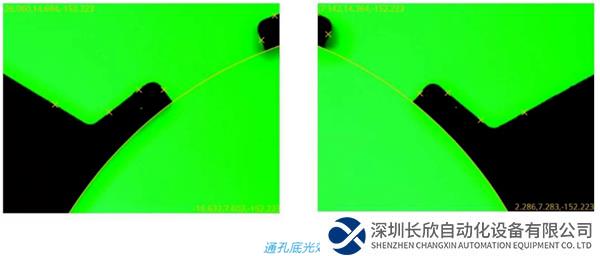

通過輪廓度檢測可以實現定子鐵芯相關特征的大小、尺寸、方向的綜合檢測。

位置度

通過檢測極徑、極角的位置度，實現定子鐵芯相關特征的精確位置控制。

針對以上檢測內容，?？怂箍堤峁㎡PTIV ADVANCE系列自動影像儀應對，該機型相關特點：

• 整體花崗巖材料，采用固定橋式結構，三軸均為中央驅動，精密直線導軌，具有高精度、高可靠性；

• 高速 CNC 控制系統，全伺服閉環控制；

• 高分辨率彩色數字相機，高清晰度影像效果，高品質的畫面；

• 搭載全自動高精度變倍鏡頭；同軸光，透射光，多段表面環形光。

海克斯康計量軟件PC-DMIS軟件優勢功能

• 圖形導入：輪廓度測量需要設備軟件支持導入被測物品的3D或2D參數圖形，通過與原始數據的比對減少測量誤差值；

• 算法更新：同時PC-DMIS VISION現已對ASME Y14.5-2018輪廓度算法全面更新，優化測量過程的繁瑣細節；

• 簡化操作：在CCD影像測量中引入CAD模型和智能編程，人性化的操作界面將動手和視覺過程生動展示，更易上手。

海克斯康影像檢測方案解決了新能源電機至關重要的質量問題，為電機安全使用提供有力的保障。?？怂箍狄宰顚I(yè)的技術服務，為客戶提供最優的產品，創造最大的價值。
