本案例控制的是YGWE冷卻系統。系統主PLC 選用西門子CPU，通過北京穩聯技術Modbus轉Profinet網關采YGWE點表通訊數據。

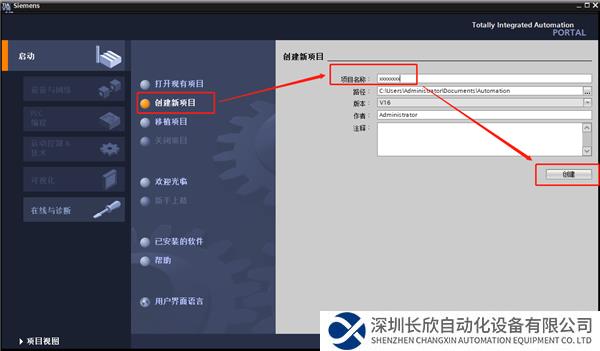

1、首先創建新項目文件。

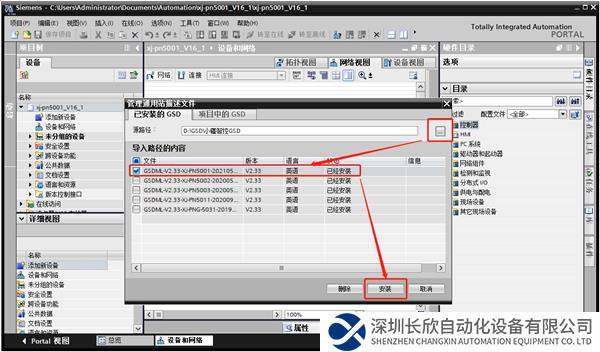

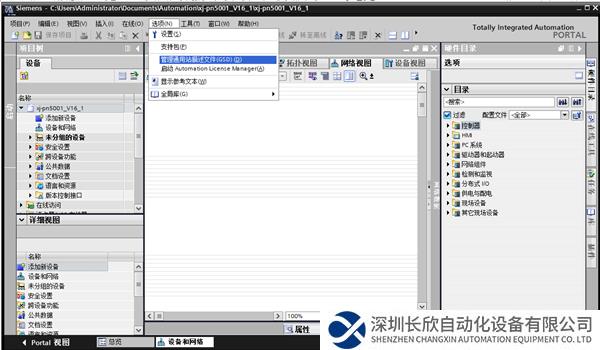

2、導入GSD 文件。將Modbus轉Profinet網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件。

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功。

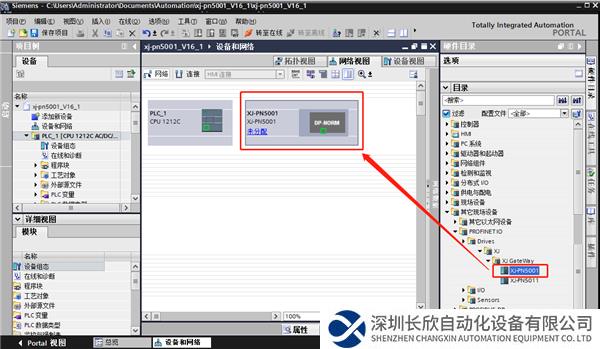

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，Modbus轉Profinet網關和PLC還沒有進行連接處在未分配狀態。

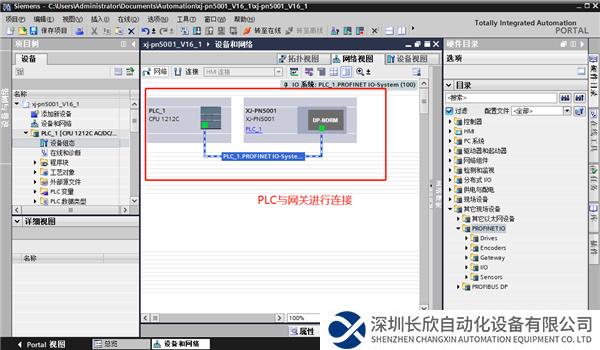

5、點擊未分配與PLC進行連接后就可以對Modbus轉Profinet網關的屬性進行參數的設定

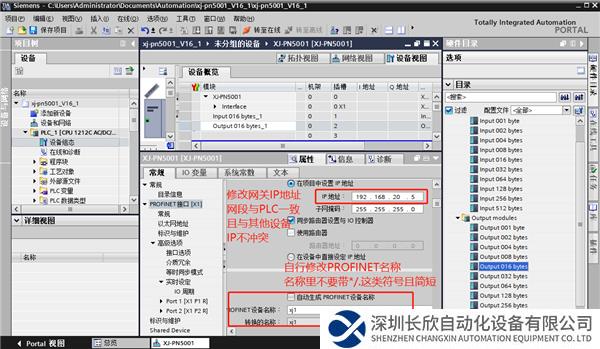

6、Modbus轉Profinet網關屬性，修改Modbus轉Profinet網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）。需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱。

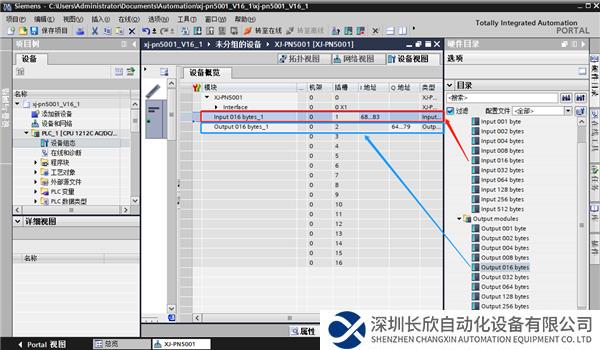

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加。

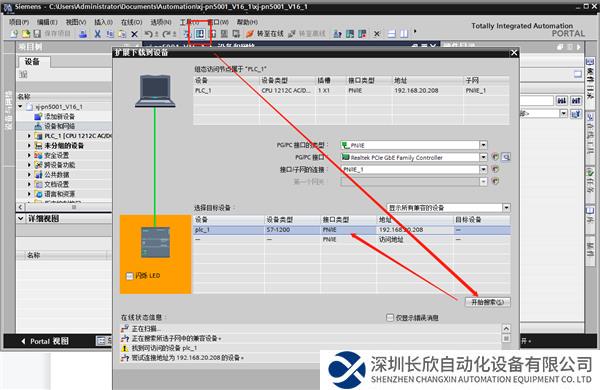

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC。

9、打開配置軟件Gateway Configuration Studio。

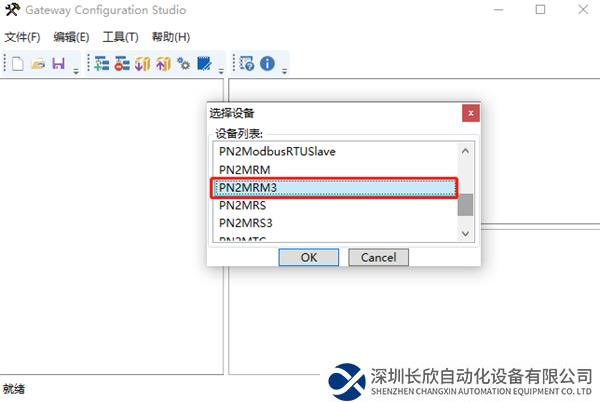

10、點擊新建，選擇設備為PN2MRM3。

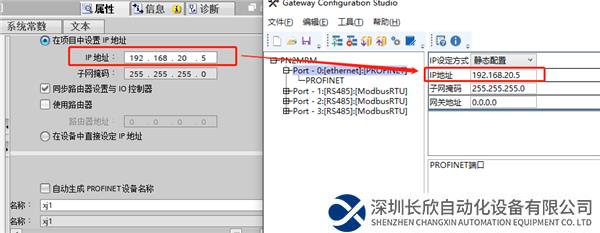

11、配置軟件中的IP地址與博圖Modbus轉Profinet網關組態中的IP地址必須要一致。

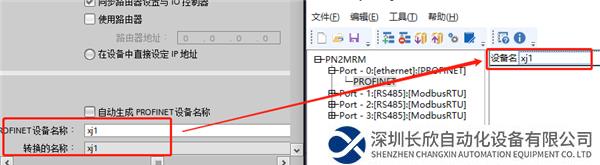

12、配置軟件中的PROFINET與博圖Modbus轉Profinet網關組態必須要一致。

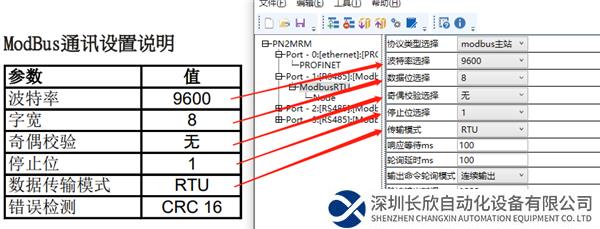

13、根據設備說明對波特率、字寬（數據位選擇）、奇偶校驗等參數進行配置。

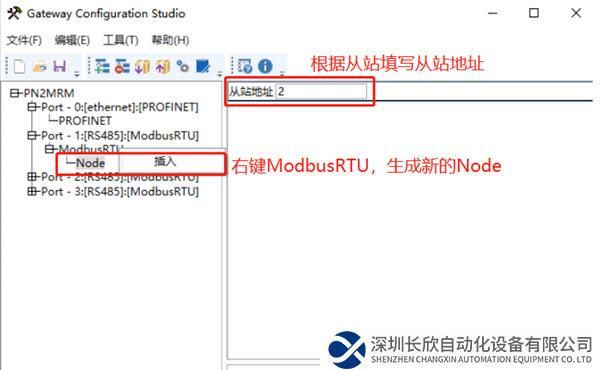

14、在ModbusRTU下添加新Node，根據從站設備添加從站地址ID號。

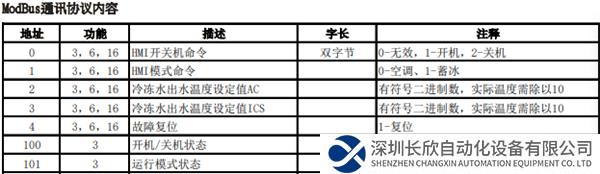

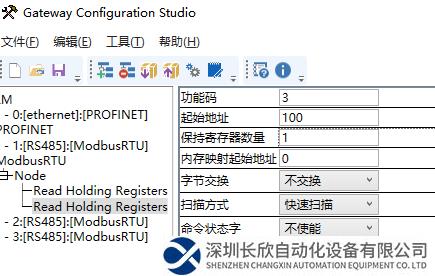

15、以下圖設備說明為例，設備說明中地址100，功能碼3，字節長度雙字節。在配置軟件里進行配置。功能碼3，起始地址是100，依次填入配置軟件中對應位置。

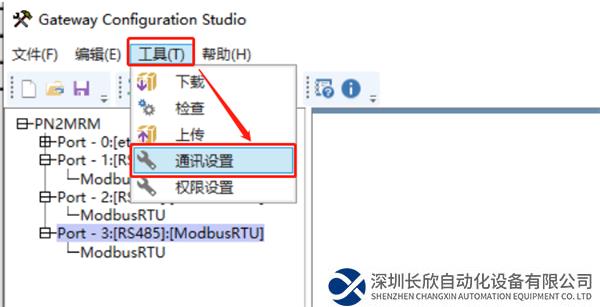

16、配置完成所有需要的參數后進行下載，點擊工具在點擊通訊設置。

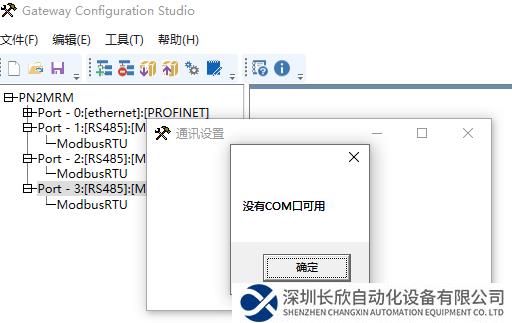

17、出現沒有COM口可用提示點擊確定。

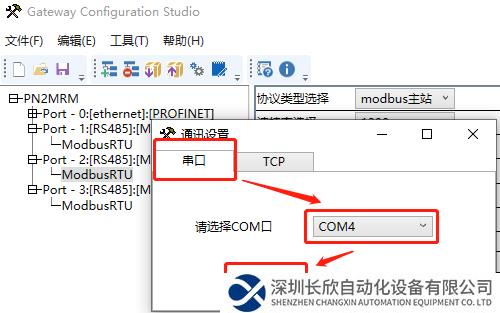

18、選擇電腦與Modbus轉Profinet網關連接網口。

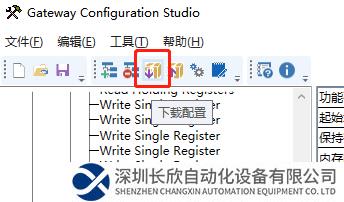

19、設置號COM口后，將配置下載到Modbus轉Profinet網關。下載成功后配置軟件左下角會有下載成功的提示。

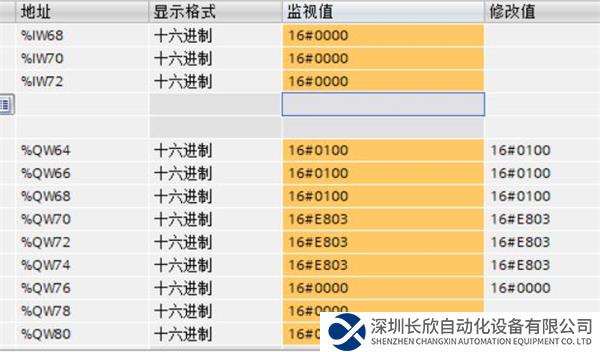

20、在博圖中打開監控表，對從站發送接收的數據進行監控。
