本案例是EtherCAT轉Profinet網關連接鮑米勒伺服器的配置案例。用到的設備為西門子1200PLC一臺，穩聯EtherCAT轉Profinet網關一個，鮑米勒伺服器一臺。

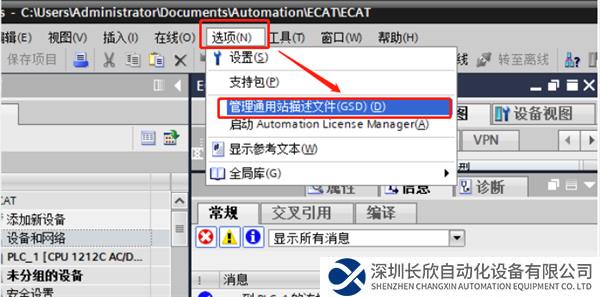

1、首先我們在西門子博圖中進行組態，選擇選項然后選擇管理通用站描述文件；

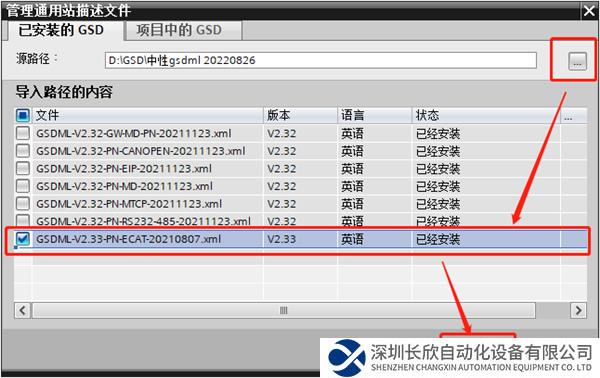

2、點擊右側“...”符號從查找GSD所在文件，安裝至成功；

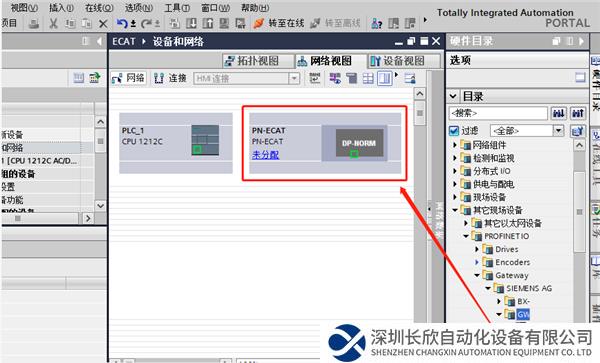

3、找到EtherCAT轉Profinet網關模塊進行組態；

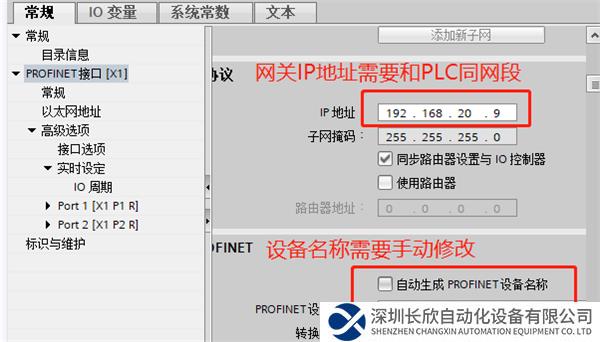

4、設置EtherCAT轉Profinet網關的IP地址和設備名稱，設備名稱需要將自動生成取消勾選并手動輸入簡短不帶有/*-、這類特殊符號；

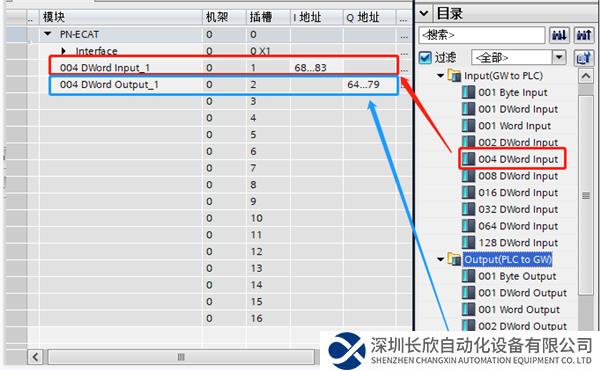

5、設置EtherCAT轉Profinet網關的輸入輸出字節數長度；

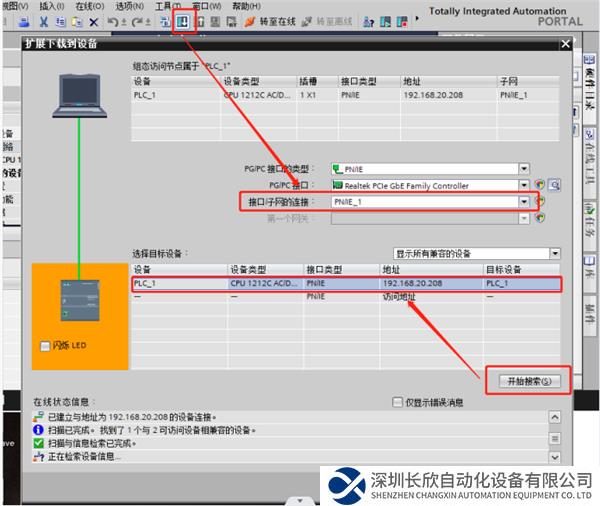

6、所有配置設置好，下載組態到PLC；

7、打開EtherCAT轉Profinet網關配置軟件進行ECAT設置；

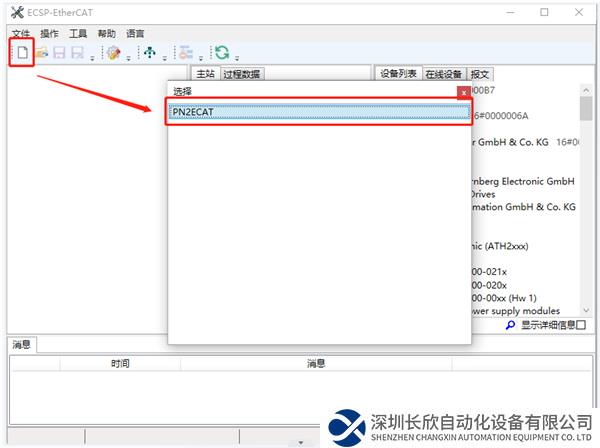

8、新建項目選擇PN2ECAT；

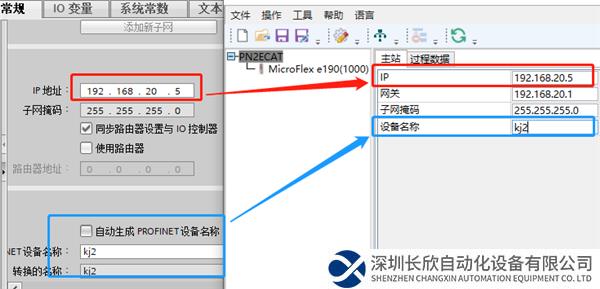

9、配置軟件的ip地址和設備名稱要和博圖一致，左側博圖EtherCAT轉Profinet網關IP地址和下方的PROFINET名稱要和右側的配置軟件完全一致；

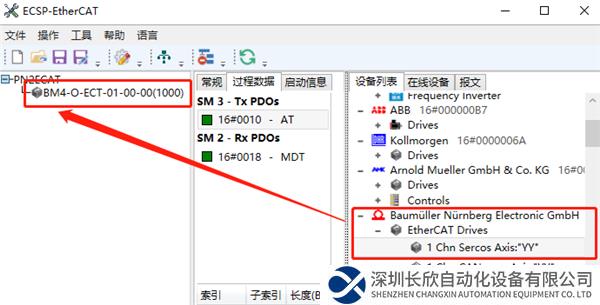

10、在設備列表中查找并選定所需設備；

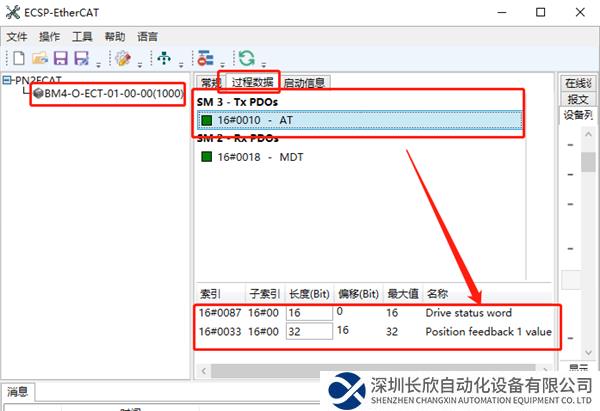

11、對從站設備進行參數配置，Sm2-Rx PDOs對應下方所添加的參數；

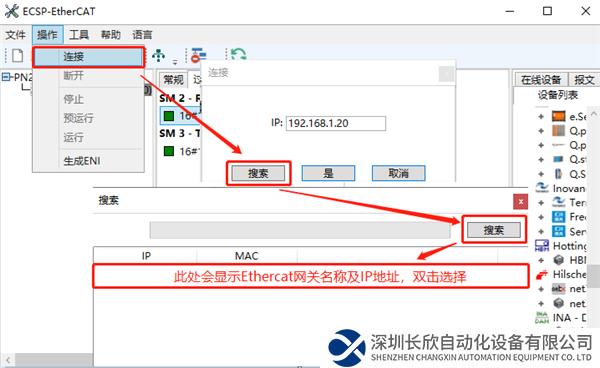

12、配置完成后進行連接步驟；

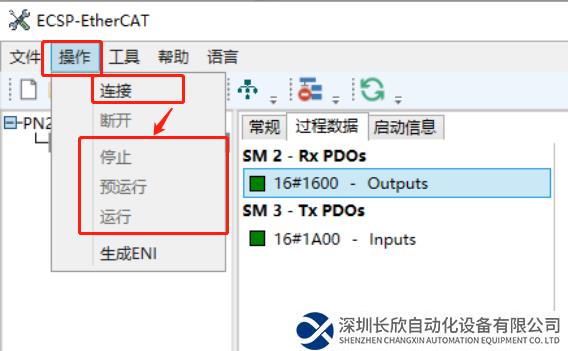

13、點擊菜單欄中的操作，再按照下圖操作即可；

14、直接對對應的I、Q地址讀寫即可；
