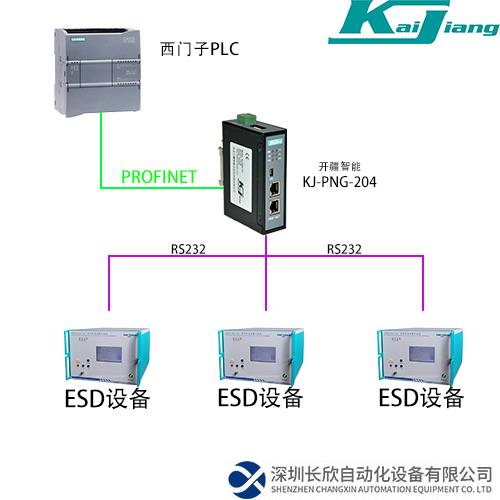

本案例介紹的是通過開疆智能RS232轉PROFINET網關將ESD設備接入西門子PLC1200 PROFINET網絡的使用方法：

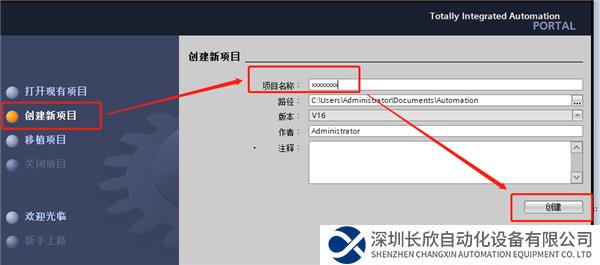

1、首先創建新項目文件。

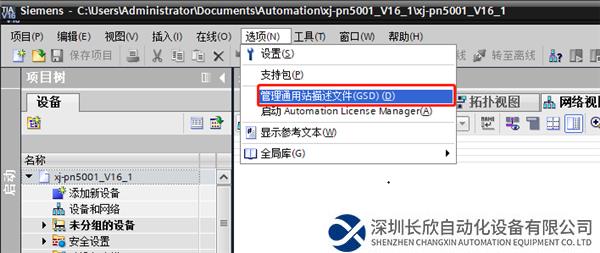

2、導入GSD 文件。將RS232轉Profinet網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件。

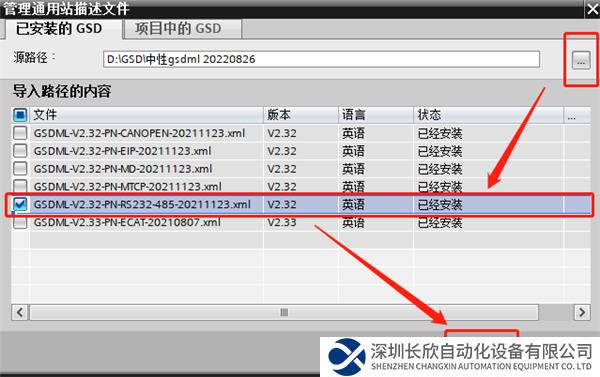

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功。

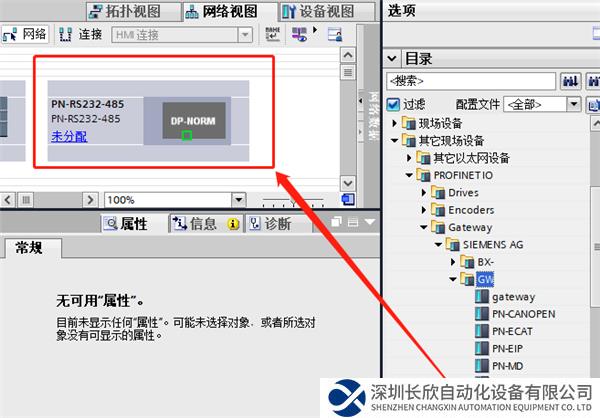

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉Profinet網關和PLC還沒有進行連接處在未分配狀態。

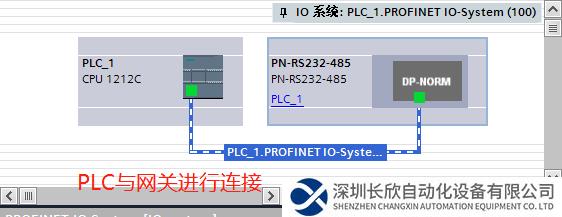

5、點擊未分配與PLC進行連接后就可以對RS232轉Profinet網關的屬性進行參數的設定。

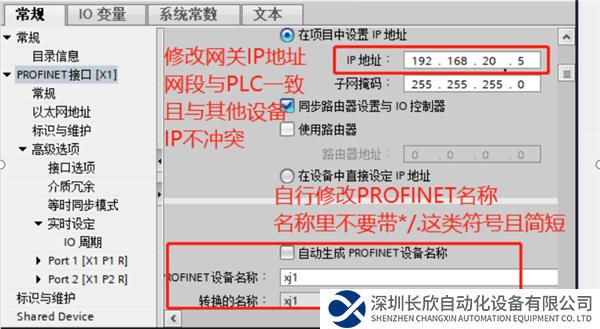

6、RS232轉Profinet網關屬性，修改RS232轉Profinet網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）。需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱。

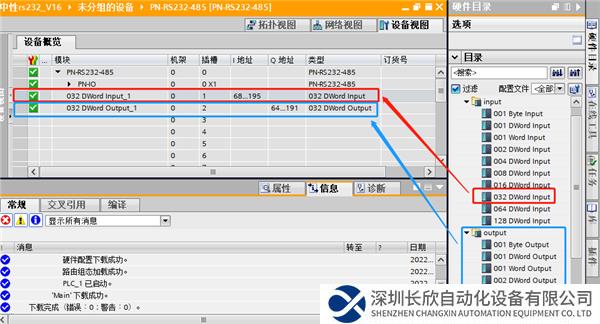

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加。

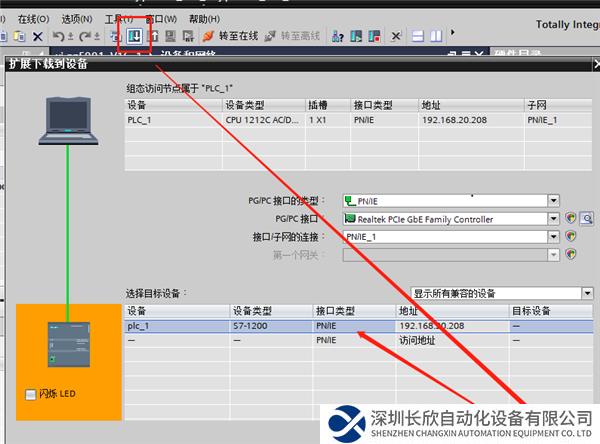

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC。

9、打開RS232轉PROFINET網關配置軟件。

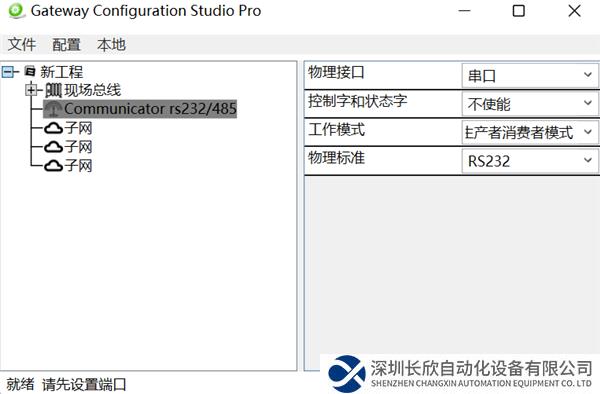

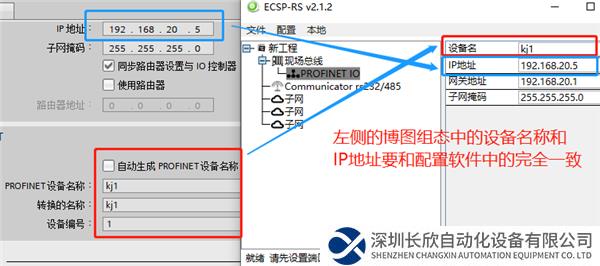

10、RS232轉PROFINET網關配置軟件中，要設置設備名和IP地址并且與博圖的RS232轉PROFINET網關組態要完全一致。RS232轉PROFINET網關配置軟件中，需要設置工作模式。模式分為兩種：一種是主從模式，另外一種是消費者和生產者模式。主從模式需要從站應答方可繼續發送指令，生產消費者模式輸入與輸出互不干擾，本案例用生產者、消費者模式進行配置。

11、RS232轉PROFINET網關配置軟件中，根據設備手冊修改波特率等參數；節點中添加消費者和生產者數據。

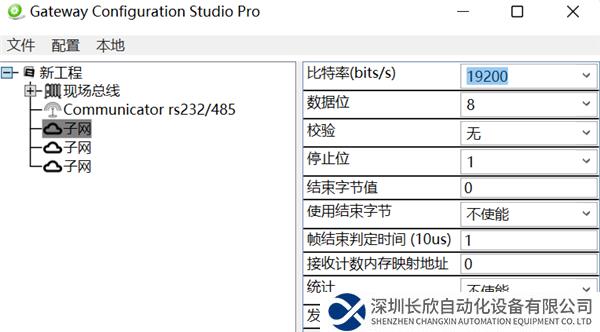

12、如上圖顯示設備默認波特率為19200，8個數據位，1個停止位，無校驗。

13、將參數改為和設備一致。

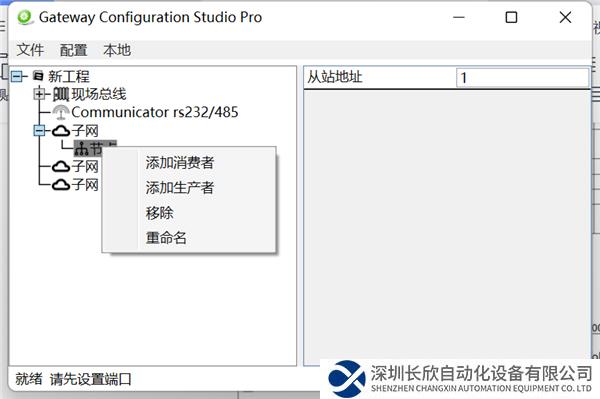

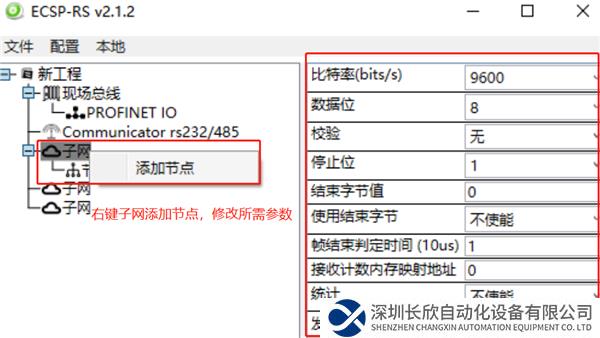

14、添加節點后添加生產者（發送）與消費者（接收）。

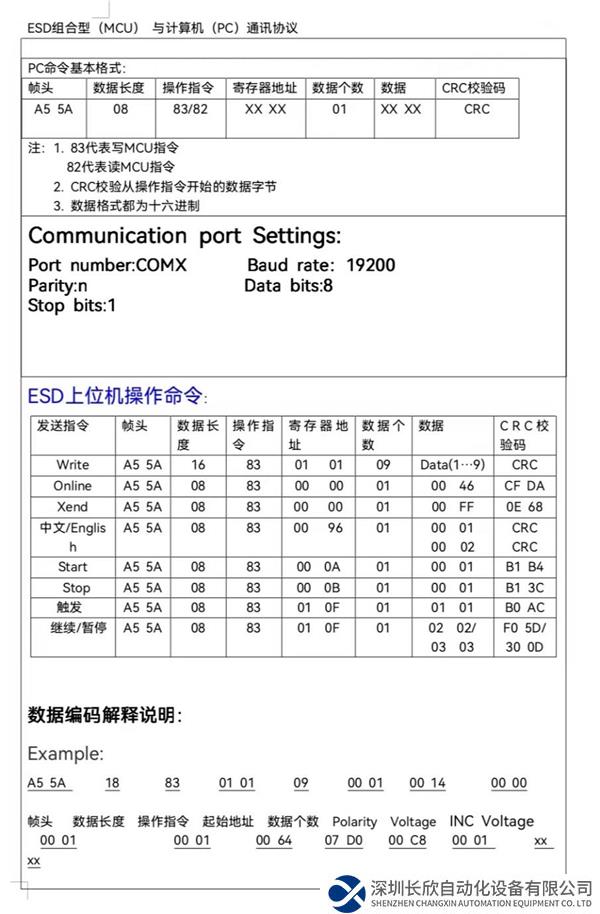

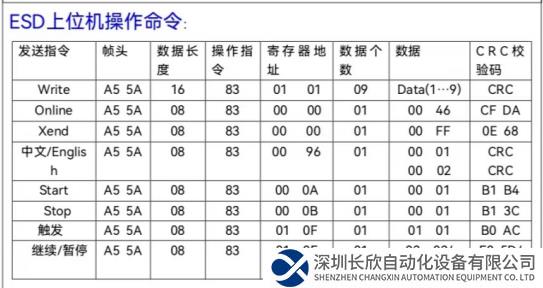

15、本例中客戶需要用到Start/Stop/觸發三個功能，從表中可知三條命令都是11個字節的輸出。

16、所以在生產者處添加固定長度的數據輸出。

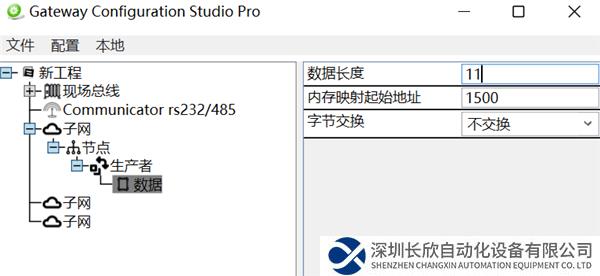

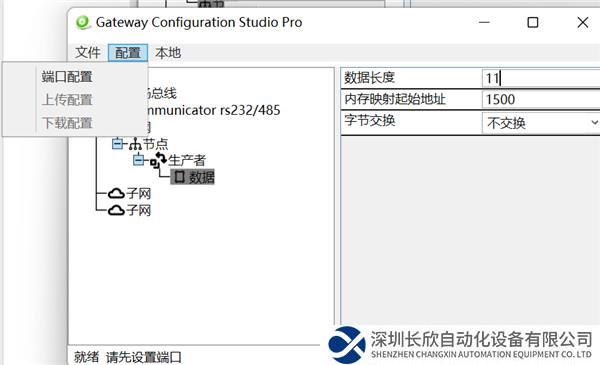

17、將數據長度固定為11個字節的輸出即可，內存映射起始地址為網關在plc中對應的Q地址64開始的數據。

18、配置好后下載到RS232轉PROFINET網關，重新上電后即可。
