當今大部分機加工企業都在使用CAM軟件進行數控機床程序的編制與仿真，但CAM軟件都是以刀路文件軌跡的仿真為主，然而數控機床使用的是后處理之后的G代碼文件來進行零部件的實際加工，缺乏G代碼層面的全機床仿真驗證，會導致零件過切，零件報廢，甚至是撞機。在競爭無比激烈的機加工企業，價格昂貴的高端數控機床是企業的核心資產之一，一次撞機事故將造成高端數控機床的精度不可修復，直接給企業帶來不可逆的巨大經濟損失。

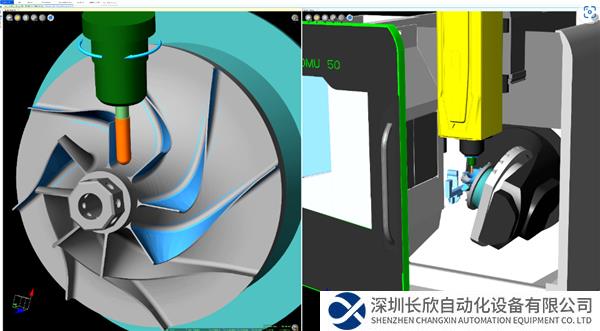

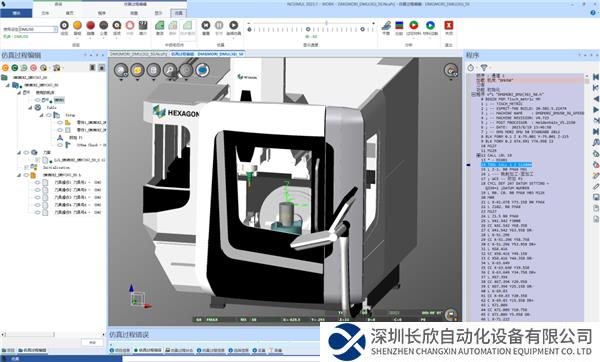

?？怂箍倒I(yè)軟件NCSIMUL是一款專注于數控機床加工仿真及優化的軟件。通過在軟件中的虛擬機床和控制器，可直接仿真機床上使用的G代碼文件，將G代碼程序的安全問題提前發現并規避。但很多工藝人員認為仿真需要增加過多的時間成本，因?yàn)槠湫枰ㄙM(fèi)大量的時間在仿真環境搭建上，尤其是特殊刀具在仿真環境中的定義。NCSIMUL涵蓋幾乎所有市面上主流的CAM軟件數據接口，并可以通過接口直接將夾具、毛坯、加工模型，刀具、坐標系一鍵導入到NCSIMUL中，為工藝人員省去大量仿真環境的復雜搭建工作。

無論工藝人員使用哪一款CAM軟件，NCSIMUL Interface都可實現將CAM數據快速導入到NCSIMUL中，在提高G代碼安全性，避免零件報廢，機床撞機風險的同時，并未對工藝人員的工作增加額外的負擔，只需花費幾分鐘，將CAM數據導入到NCSIMUL中，啟動仿真，后臺等待仿真結果即可。

接下來我們?yōu)楦魑环劢z展示NCSIMUL Interface是如何實現一鍵導入功能，歡迎各位粉絲來電來函咨詢。

1.CAM接口安裝

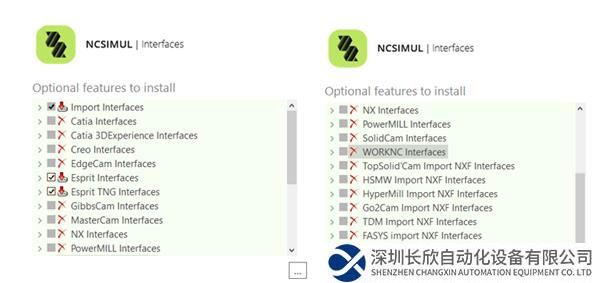

NCSIMUL Interface是NCSIMUL針對第三方CAM軟件開發的數據接口程序。在安裝NCSIMUL時，可以直接選擇安裝Interface。如下圖所示，Interface幾乎涵蓋了市面上所有主流的CAM軟件數據接口，以及每個CAM軟件的多個不同版本數據接口?？梢怨催x自己需要安裝的CAM接口進行安裝。

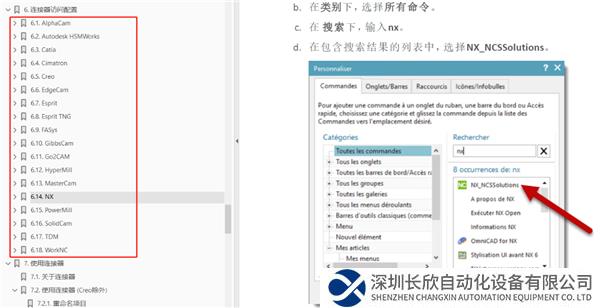

在NCSIMUL軟件安裝程序路徑\Documentation\NCSIMUL Interfaces\Chinese中可以找到相應的CAM接口的使用說明。

2.CAM接口應用

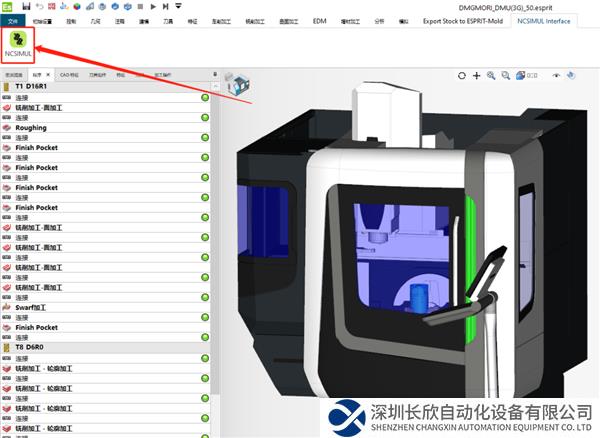

以ESPRIT軟件為例，安裝完Interface之后，打開ESPRIT軟件,在下圖菜單欄位置可以直接看到【NCSIMUL Interface】圖標。點擊此圖標，NCSIMUL Interface將仿真數據直接快速的從ESPRIT導入到NCSIMUL。

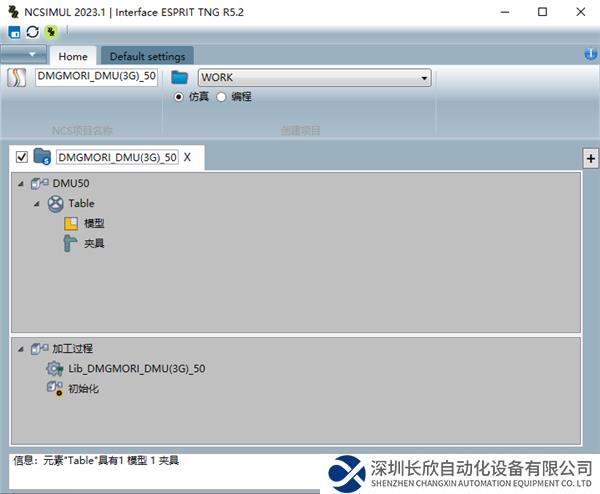

在ESPRIT軟件中打開任意一個現有的編程檔案，點擊ESPRIT菜單欄【NCSIMUL】按鈕，彈出【Interface ESPRIT TNG R.2】接口界面。確定NCSIMUL工作目錄、機床、模型、夾具以及初始化設定是否正確（如下圖）。

單擊Interface界面左上角NCSIMUL圖標，即可執行ESPRIT數據到NCSIMUL中的導入，導入完成之后，再加載需要仿真的程序，即可開始仿真。

最后，大家可以通過下面的視頻更加直觀了解如何通過接口實現ESPRIT到NCSIMUL數據導入及仿真全過程。請關注本公眾號了解更多NCSIMUL為您帶來的驚喜。
