在加工工藝的編制過程中，工藝人員為了保證產品質量，需要在各個工序和環節對關鍵尺寸和公差進行嚴格把控，為了更加直觀、明了的標示出關鍵的尺寸和公差，就需要繪制出各工序的加工過程模型，以便于編程和操機人員根據實際情況調整加工參數，以及檢測人員在加工完各個工序后完成產品檢測。傳統的過程模型需要人工繪制，關鍵工序越多，而且產品越復雜，整個模型繪制過程的工作量也將成倍增加，大大增加產品的研制周期和成本，導致產品生命周期長，市場投放周期長。所以，如何快速高效地輸出可編輯、可標注的過程模型是機械加工企業都面臨的難題之一。

海克斯康工業軟件NCSIMUL以其高效、準確的數控加工仿真而聞名，“實現機床加工的安全性驗證，將實際加工過程中存在的風險提前發現并予以規避”是其基礎功能。除了基礎功能之外，其很多功能都能使數控加工企業中常見的痛點、難題迎刃而解。

對于如何快速高效的輸出可編輯、可標注的過程模型這個問題，NCSIMUL有兩種解決方案，方案一就是前幾期提到的自動工藝文檔功能，各位看官可以回顧一下那個功能；方案二就是今天要給大家展示的“快捷的輸出過程模型”功能，該功能將把“給過程模型建?！钡墓に嚾藛T從繁重的體力勞動中解放出來，這將大大提高工作效率，縮短研制周期，降低生產成本。接下來就帶各位同行看看在NCSIMUL軟件中如何輕松實現這個功能，助力企業降本增效。

01

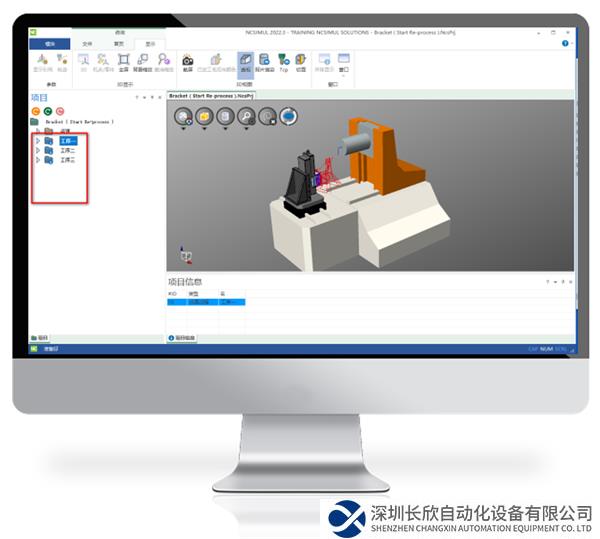

根據工藝安排構建仿真工序。

02

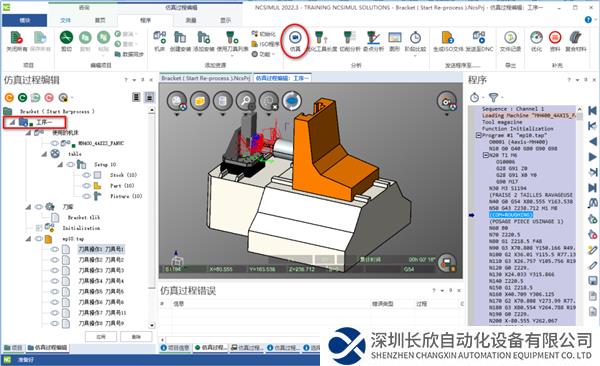

進入任一工序，并點擊仿真。

03

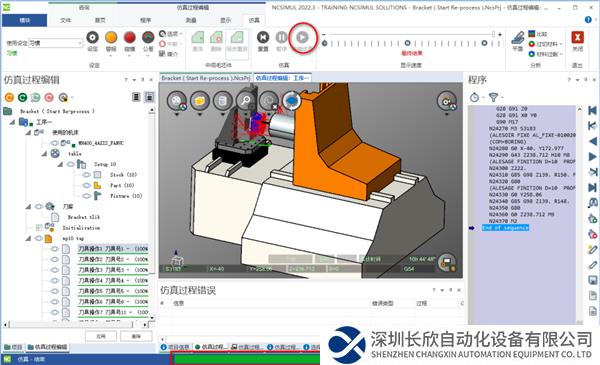

點擊“連續仿真”，直至仿真結束（也可以在任意位置停止仿真，可以輸出任意時刻的即時過程模型）。

04

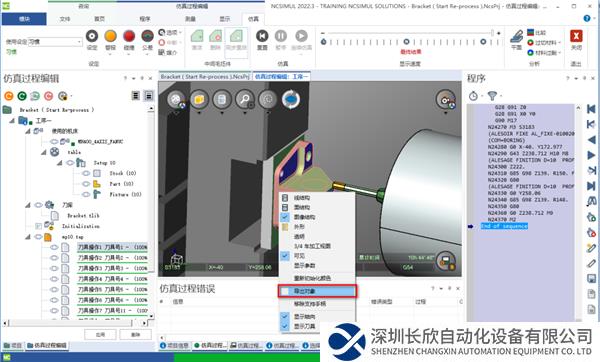

右擊3D圖形區的毛坯，選擇“導出對象”。

05

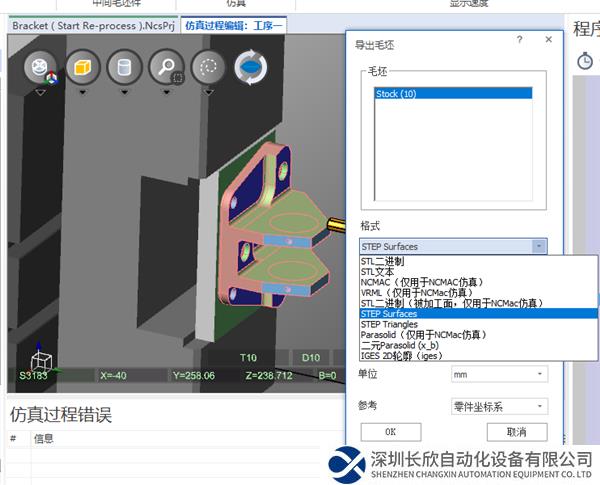

在彈出的對話框中選擇輸出模型的格式（NCSIMUL支持輸出多種格式的模型，此處我們以step格式為例）。

06

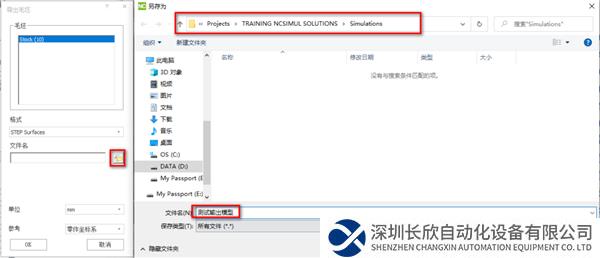

選擇輸出模型的位置，并命名，選擇保存按鈕。

07

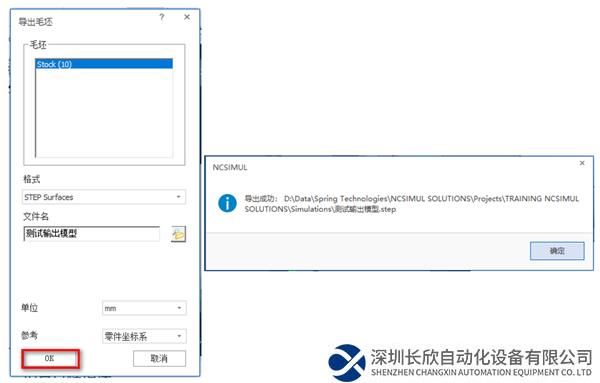

點擊“OK”后，出現“導出成功”的提示，完成導出。

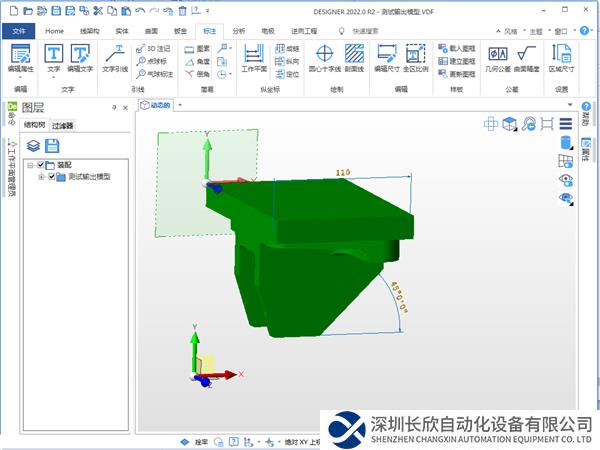

對于輸出的這種通用模型文件，可以用設計軟件打開，進行關鍵尺寸的標注，用于工藝文檔的輔助說明。

“輸出過程模型”這個功能可以輸出NCSIMUL仿真過程任一階段的模型，通過這么簡單的幾步操作，我們得到關鍵工序的過程模型，改變了傳統的過程模型的構建方式，將工藝相關人員從繁重的建模工作中解放出來，從而投入到更能創造價值的工作中去。
