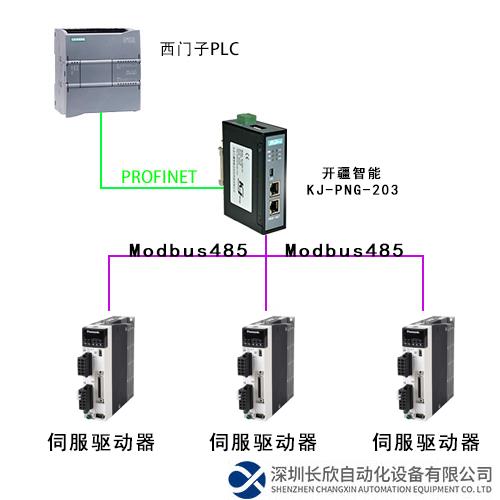

本案例是用RS485轉PROFINET開疆智能網關鏈接CDS560伺服驅動器與PLC的配置案例，用到設備為西門子S7-1200PLC，KJ-PNG-203型RS485轉PROFINET網關， CDS560伺服驅動器兩臺。

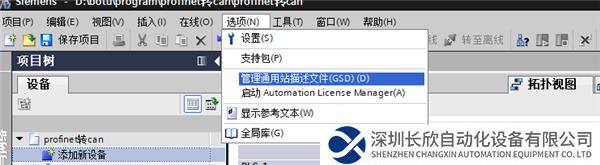

　　1.打開博圖，安裝gsd文件。

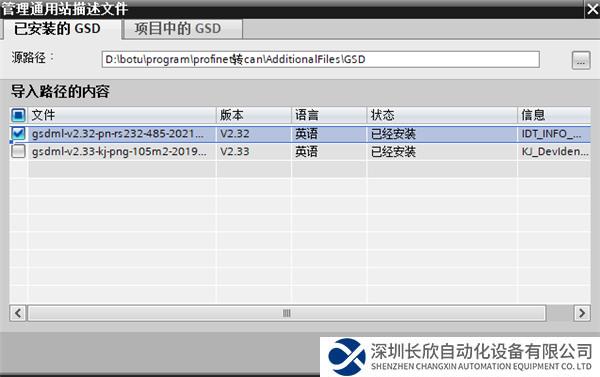

　　2.選擇gsd所在文件夾位置(如桌面等)即可確定后會出現在圖中，選擇安裝即可。

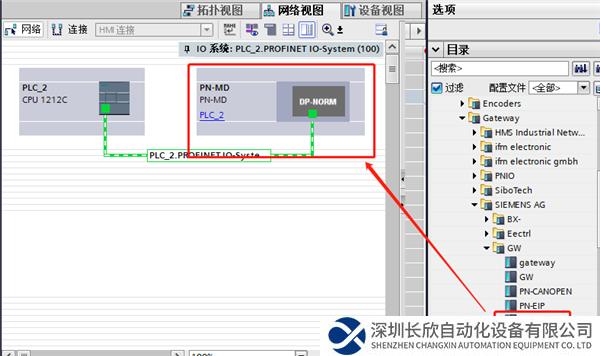

　　3.安裝完畢后在如下地址找到RS485轉profinet網關模塊。

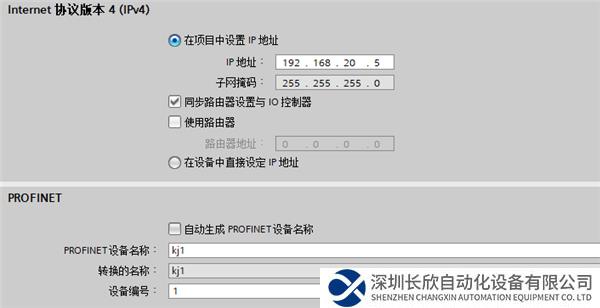

　　4.設置RS485轉profinet網關的IP地址和設備名稱。要和配置軟件保持一致

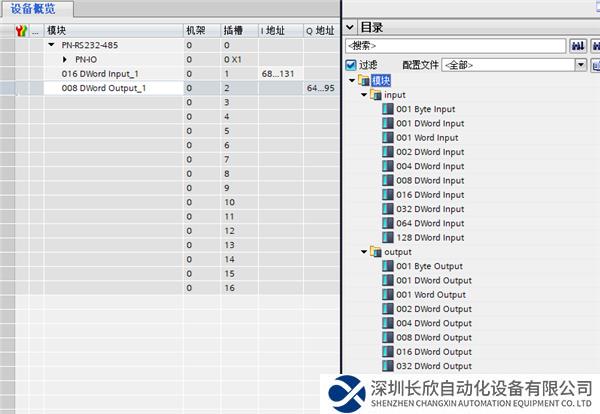

　　5.添加RS485轉profinet網關所需的輸入輸出字節長度。

　　6.下載配置到PLC，設置RS485轉profinet網關參數，打開網關配置軟件。

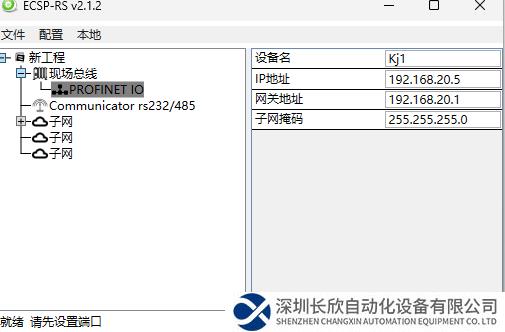

　　7.首先設置PN端的IP地址和設備名稱，需和博圖配置保持一致。

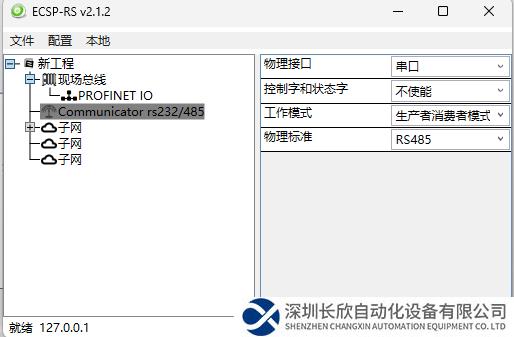

　　8.設定串口參數，可選擇232或485接口，工作模式可選擇主從模式或消費者生產者模式，此處以生產者消費者模式為例。

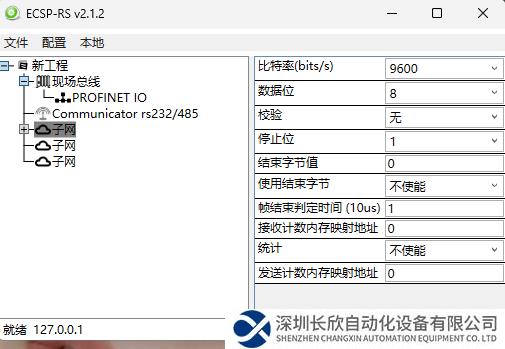

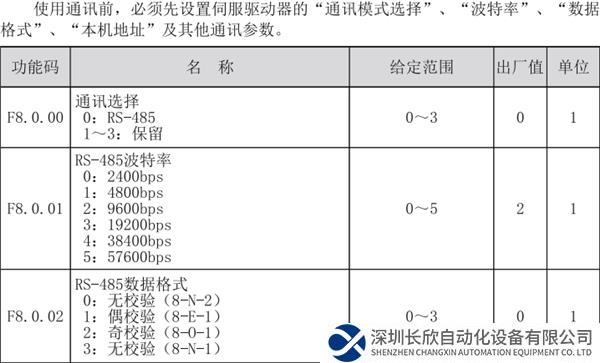

　　9.設置RS485轉profinet網關每個端口的串口參數。

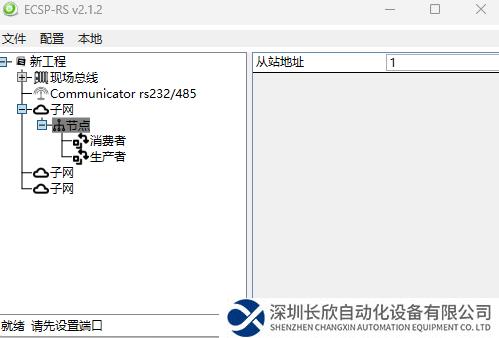

　　10.在子網處鼠標右鍵添加節點，在節點處右鍵添加生產者和消費者。

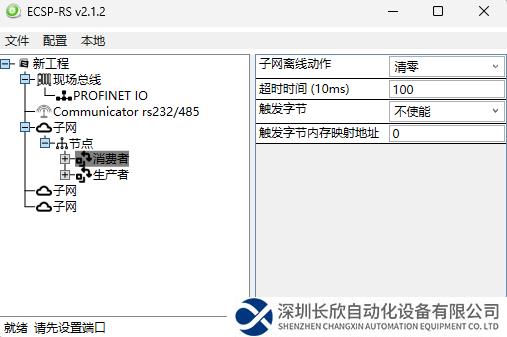

　　11.消費者為接收，用于接收CDS560伺服驅動器發來的數據。

　　子網離線動作：選擇清零后網關接收一次數據后會清零，否則就會保持。

　　超時時間：以10ms為基數如圖中填入100則乘以10為1000ms即1秒后執行清零或保持動作

　　觸發字節：使能后對應字節數據變化才會發送。

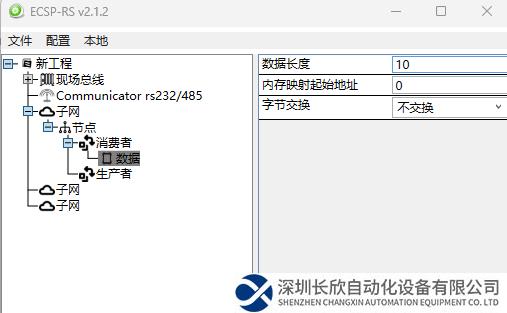

　　12.在消費者處右鍵添加需要的數據格式，根據手冊數據格式，添加相應的數據長度。

　　13.第二個子網也照此設置，不過內存映射地址要從10開始下載配置，即可在相應I地址讀取到信息

　　14.關于發送：

　　在生產者和消費者模式下發送選擇生產者。

　　同樣超時離線動作可以選擇清零和保持。

　　發送模式分為周期發送;數據改變發送;啟動后發送一次和觸發數據改變。

　　例如上圖中Q地址起始地址為68，那么加入選擇數據長度為10，內存映射地址為1500。那么網關將發送從QB68開始即QB68-QB77的10個字節長度的數據。在觸發模式下如果內存映射地址設置為1500，那么QB68的數據發生變化后將進行發送，如果不想將出發數據發送那么數據的內存映射地址要偏移一位即1501開始。
