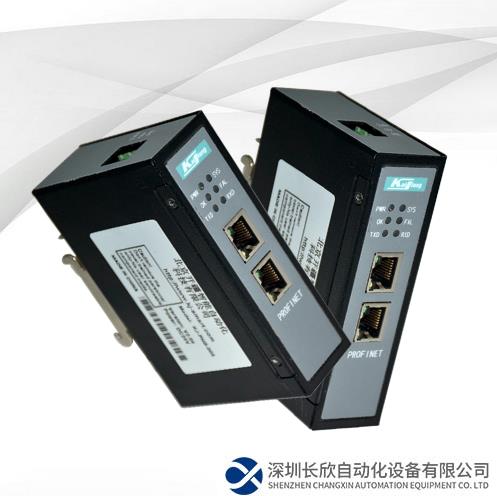

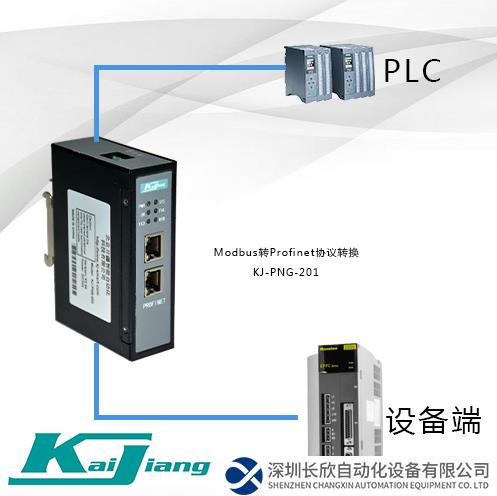

下面給大家介紹用開疆智能MODBUS轉PROFINET(PROFINET轉MODBUS)網關連接EP1C系列通用伺服驅動器與PLC的配置案例，此案例實用于工廠機床。MODBUS轉PROFINET(PROFINET轉MODBUS)網關可以將Modbus協議轉化為profinet協議，以實現設備之間的數據交互。用到設備為西門子S7-1200PLC， MODBUS轉PROFINET(PROFINET轉MODBUS)網關，EP1C系列通用伺服驅動器。

　　案例簡介：

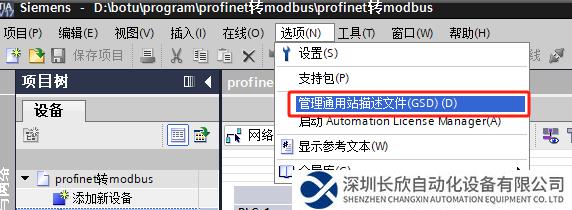

　　本案例是用MODBUS轉PROFINET(PROFINET轉MODBUS)網關來連接EP1C系列通用伺服驅動器與PLC的配置案例，用到設備為西門子S7-1200PLC， MODBUS轉PROFINET(PROFINET轉MODBUS)網關，EP1C系列通用伺服驅動器。配置案例：打開博圖，安裝gsd文件，選擇GSD所在文件夾位置(如桌面等)即可確定后會出現在圖中，選擇安裝即可;

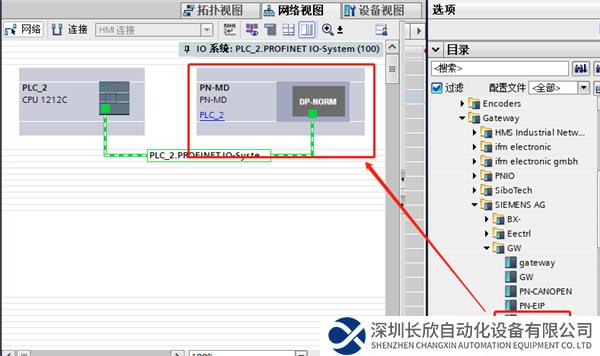

　　如圖所示：安裝完畢后，在網絡視圖右側找到MODBUS轉PROFINET(PROFINET轉MODBUS)網關模塊;

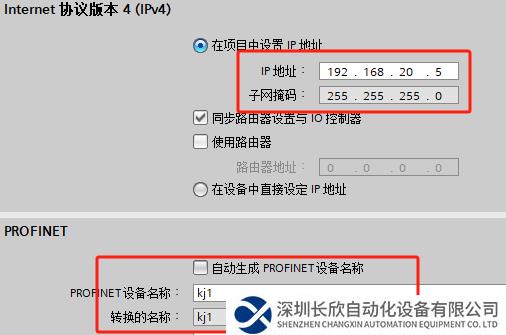

　　設置MODBUS轉PROFINET(PROFINET轉MODBUS)網關的IP地址和設備名稱。(要和配置軟件保持一致)需要注意的是設備名稱如有/*-_此類特殊符號配置軟件上設備名稱以組態轉換的名稱為準;

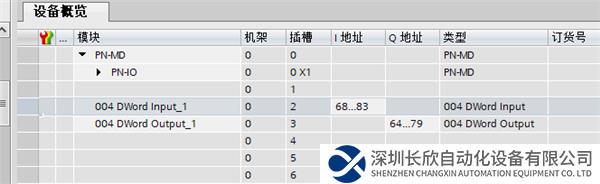

　　添加MODBUS轉PROFINET(PROFINET轉MODBUS)網關所需的讀寫字節長度，字節長度為雙字=4字節;

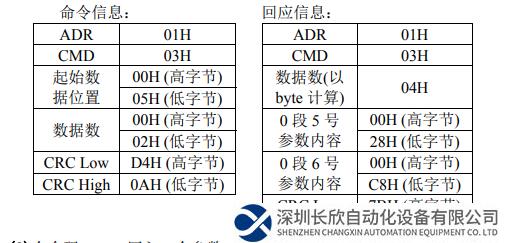

　　根據下圖從站的通訊應用格式說明在配置軟件上進行對應配置;

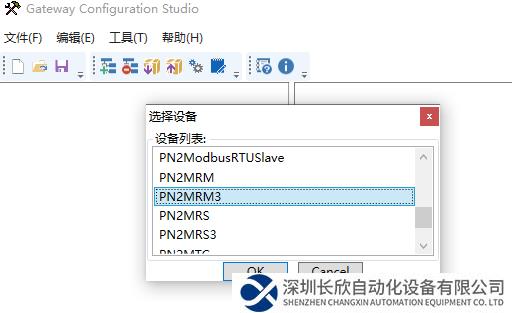

　　由上圖可知，從站功地址為1，功能碼為03，即可開始進行MODBUS轉PROFINET(PROFINET轉MODBUS)網關的配置。首先安裝MODBUS轉PROFINET(PROFINET轉MODBUS)網關配置軟件，打開軟件新建項目選擇PN2MRM3;

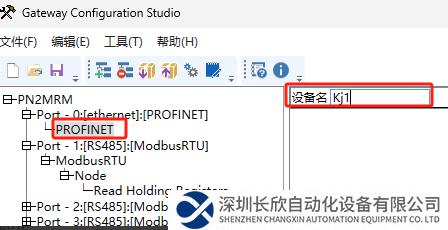

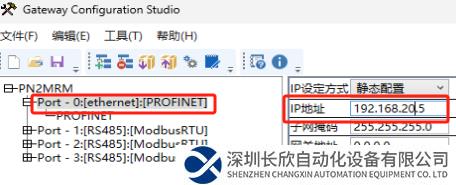

　　先設置PN端的IP地址和設備名稱，確保配置軟件和博圖組態里的配置保持一致;

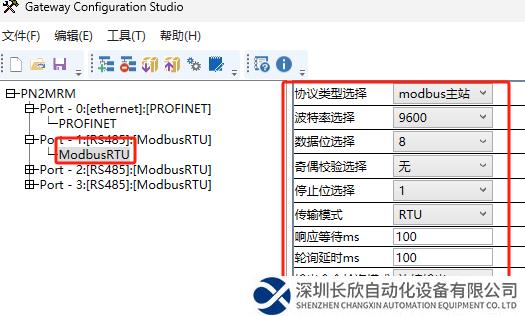

　　設置Modbus參數，485的參數要和從站一致本例為波特率9600，8個數據位，1個停止位無校驗;

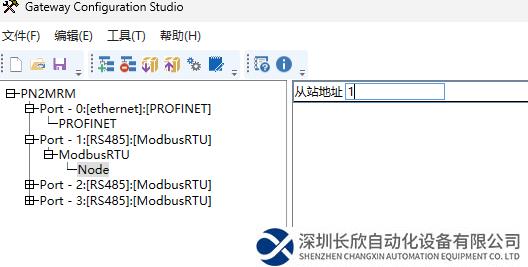

　　在ModbusRTU出點擊右鍵選擇插入節點，節點地址填寫從站地址1;

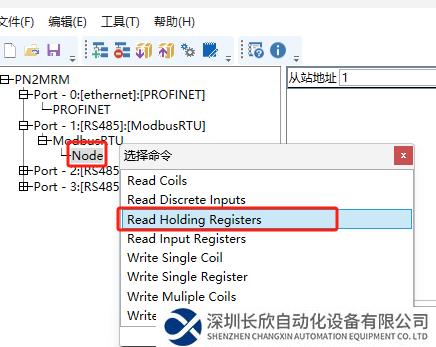

　　在Node處繼續右鍵插入功能碼;

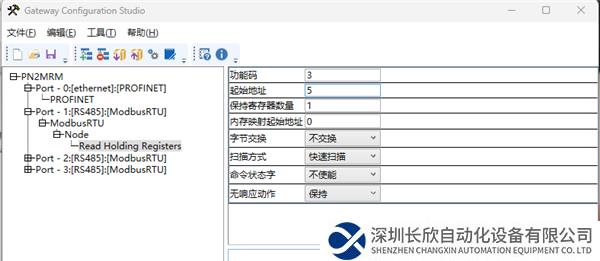

　　手冊中范例起始地址為0005H，連續讀取2個地址的數據。填入下圖之中;

　　將所有參數配置添加無誤后下載到MODBUS轉PROFINET(PROFINET轉MODBUS)網關。綜上所述，PLC連接MODBUS轉PROFINET(PROFINET轉MODBUS)網關與通用伺服驅動器的通訊在水泥廠中提高了生產的效率和質量，還幫助企業進行數據分析，為企業的發展提供了支持。
