Ethernet/IP通信

　　· 良好的兼容性，可輕松實現與其他設備或系統的集成和通信

　　· 超高實時性，滿足不同的應用需求

　　· XDH/XLH/XG2系列機型全覆蓋，提供更多的選擇

　　· 靈活的界面化配置，操作簡單免編程

　　· 強勁的性能，為多維控制需求提供保障

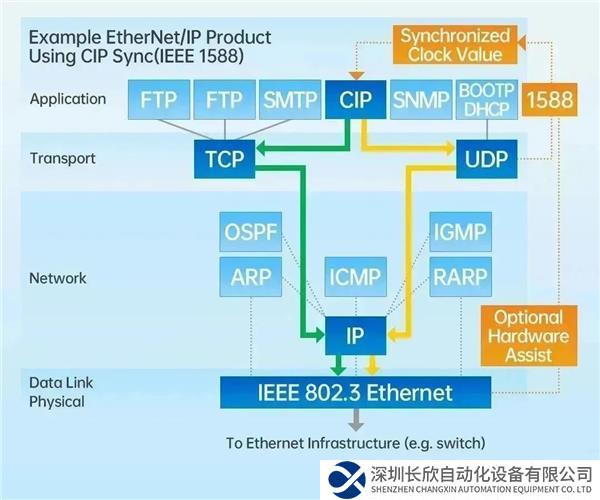

　　什么是Ethernet/IP?

　　EtherNet/IP是由羅克韋爾自動化公司開發，由ODVA協會(Open DeviceNet Vendors Association)管理的工業以太網通訊協議，EtherNet/IP是一種架構于以太網的工業控制協議，因此它可以使用標準以太網硬件，通過面向?qū)ο蟮耐ㄐ欧绞竭M(jìn)行數據交互，能夠提供一種靈活、可靠和高效的通信方式，應用于工業自動化和控制應用中。

　　應用場景

　　隨著Ethernet/IP在中國市場的高速發展，其在工業自動化領域的應用也在同步擴大，涉及的典型行業有物流、暖通、樓宇、印包、食品、鋰電、制造業等。

　　規格速遞

　　目前，信捷XDH、XLH、XG2全系列機型支持Ethernet/IP顯式與隱式通訊，輕松實現客戶現場多維度的控制需求。

　　隱式通訊規格

　　· 循環通訊周期(RPI)最小支持1ms

　　· Scanner支持同時與128個從站建立連接

　　· 支持共享建立連接數256條(Adapter+Scanner≤256)

　　· Ethernet/IP支持最大吞吐量4000pps

　　· 單個連接支持標準數據幀格式，最大數據量支持1448字節

　　顯式通訊規格

　　· 作為客戶端(Client)支持同時與32個從站建立連接

　　· 作為客戶端(Client)允許配置條目共享3000條

　　· 通訊數據包最大字節長度支持504字節

　　· 作為服務端(Server)允許16個客戶端進行訪問

　　· 作為服務端(Server)允許最大可配置標簽數5000個

　　良好的兼容性，多場景適用

　　Ethernet/IP解決了傳統以太網總線傳輸速度慢、連接數受限的缺點，提升了上位機與MES、ERP系統之間的靈活性和穩定性，同時支持與市面上主流PLC進行組網通信，例如：歐姆龍、基恩士、CODESYS、西門子、臺達等等。

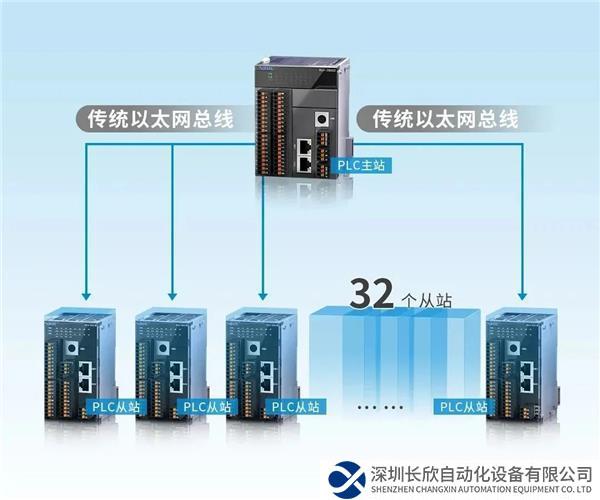

　　引入Ethernet/IP之前

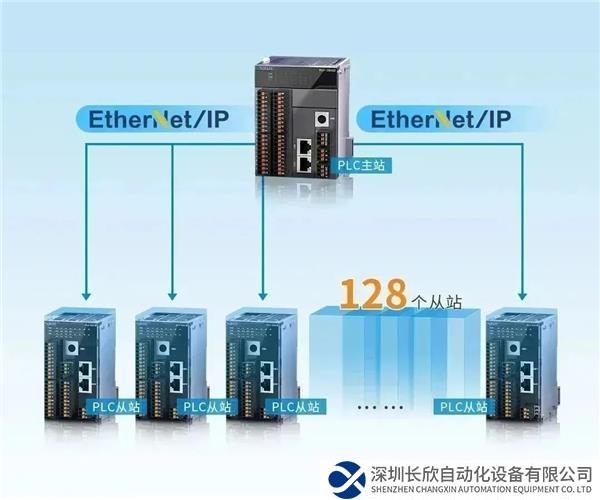

　　引入Ethernet/IP之后

　　打破小型PLC無法通過Ethernet/IP與機器人、機械手通訊的技術壁壘，支持與主流品牌機械手之間進行通訊，如安川、Fanuc、KUKA、ABB等。

　　靈活的界面化配置，輕松構建網絡通信

　　隱式通訊實例演示

　　從站(Adapter)IP為192.168.6.20，主站(Scanner)IP為192.168.6.30

　　顯式通訊實例演示

　　從站(Server)IP為192.168.6.20，主站(Client)IP為192.168.6.30
