開疆智能Modbus轉Profinet協議通過轉換的方式改變了以往的生產方式，它可以實現PLC和儀表之間的數據交換。這一新型的現場方案確實將PLC與儀表間的通信問題、徹底解決，實現了數據的數據的快速傳輸以及更加準確的采集。

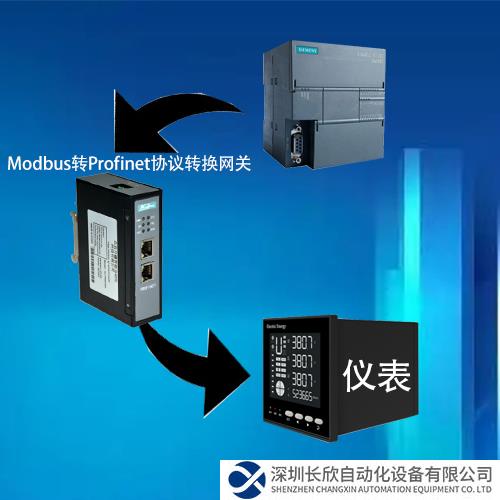

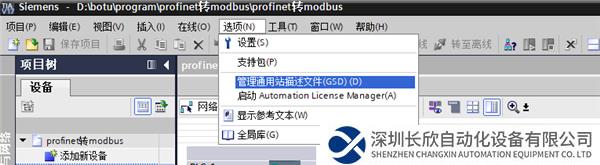

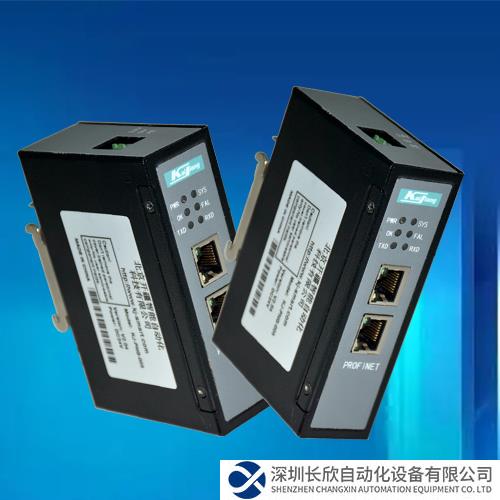

　　本案例是用Modbus轉Profinet網關鏈接TP613三相智能電力儀表與PLC的配置案例，用到設備為西門子S7-1200PLC，Modbus轉Profinet網關，TP613三相智能電力儀表。首先打開PLC的控制軟件進行添加GSD文件。

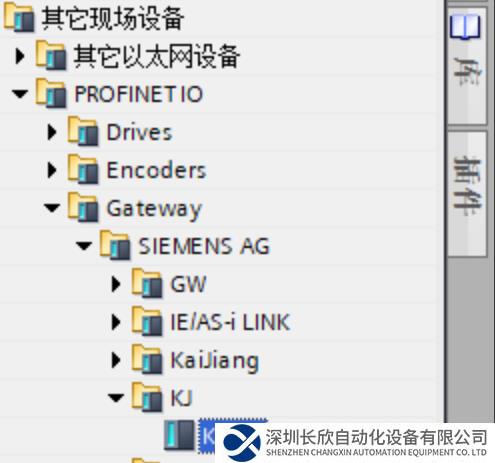

　　安裝完畢后在如下地址找到Modbus轉Profinet網關模塊。

　　配置Modbus轉Profinet網關地址地址要和PLC地址、電腦IP保持在同網段下。

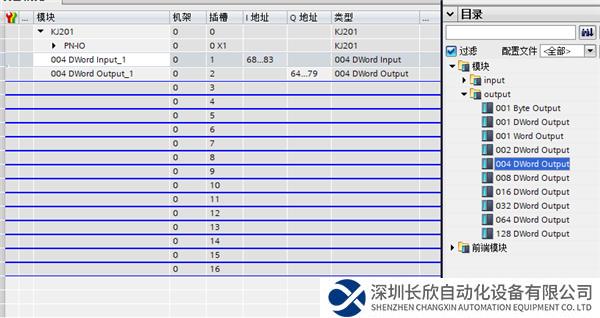

　　在設備視圖找到硬件目錄，添加寫讀數據長度。

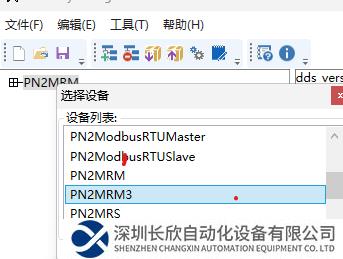

　　此時需要安裝Modbus轉Profinet網關配置軟件，打開軟件新建項目選擇PN2MRM3。

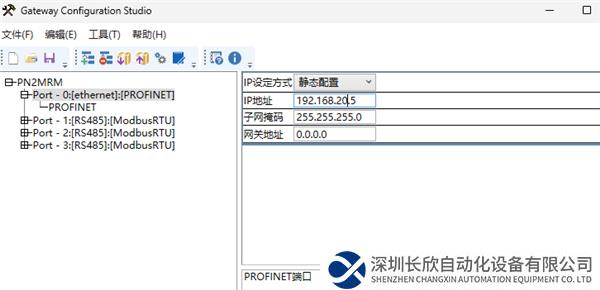

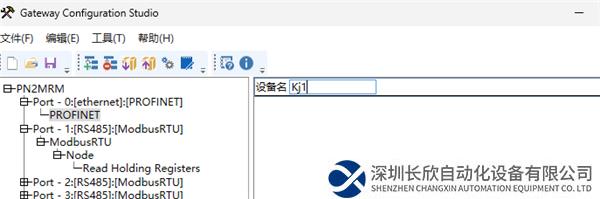

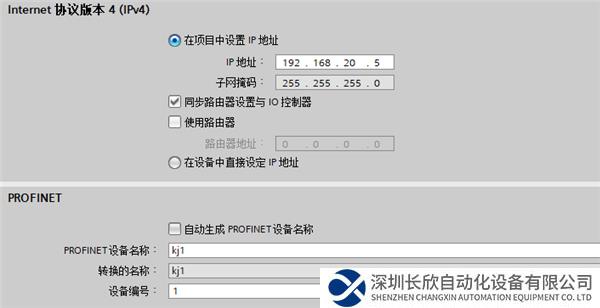

　　首先設置PN端的IP地址和設備名稱，需和博圖配置保持一致。

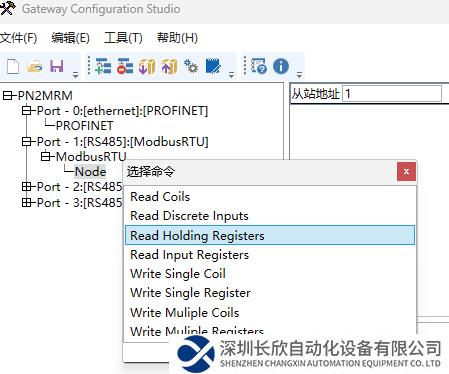

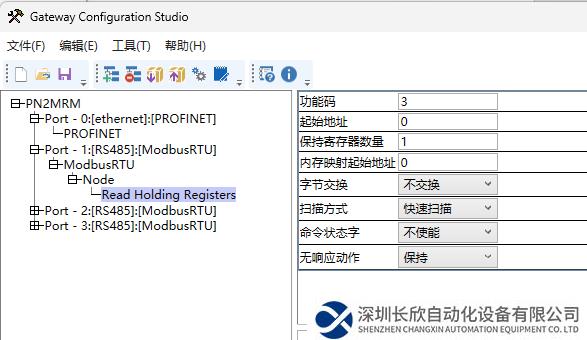

　　在ModbusRTU出點擊右鍵選擇插入節點，節點地址填寫從站地址。

　　如不確定選擇是否正確可在右邊功能碼處確定。

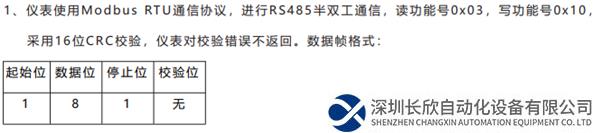

　　下圖是Modbus從站要求的通訊應用格式說明。

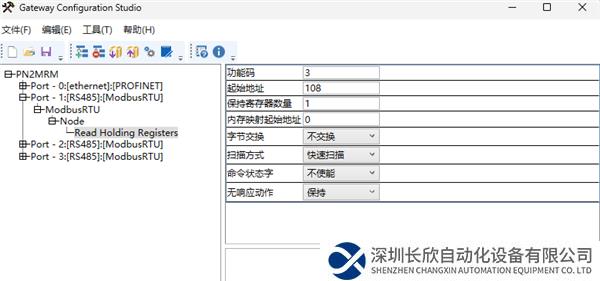

　　由案例可知，從站功地址為1，功能碼為03，讀取的寄存器數量為2個，即可開始進行Modbus轉Profinet網關的配置。手冊中范例起始地址為006CH，需換算成10進制地址為108，連續讀取2個地址的數據。填入下圖之中。

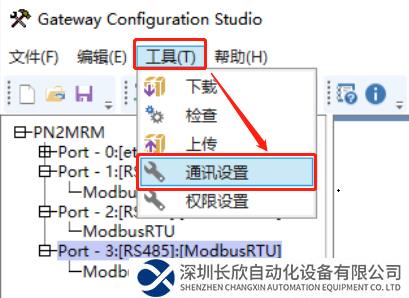

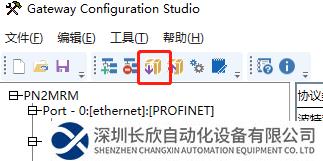

　　配置完成所有需要的參數后進行下載，點擊工具在點擊通訊設置。

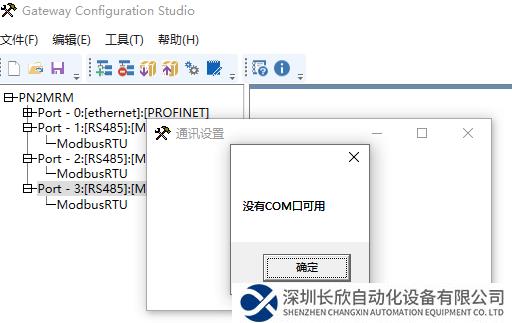

　　出現沒有COM口可用提示點擊確定。

　　選擇TCP，對Modbus轉Profinet網關進行IP搜索，將搜索到的Modbus轉Profinet網關IP雙擊然后進行下載。

　　通過PLC連接Modbus轉Profinet網關，實現了工業生產設備之間不同類型通信協議的轉換。并且通過Modbus轉Profinet網關的配置，用戶可以方便地進行通訊參數的設置，從而保障工業生產現場的穩定運行。
