穩聯技術Modbus TCP轉EtherNET/IP網關連接開疆智能分布式遠程I/O模塊的典型應用

在眾多的通訊協議中，ModbusTCP協議是被廣泛采用的一種。

但是很多現場的設備并不能直接支持ModbusTCP協議，因此我們?cè)趯?shí)際應用中需要通過添加Modbus TCP轉EtherNET/IP網關來實現不同設備之間的協議轉換。

在本文案例中，通過使用穩聯技術（WL-ABC2005）Modbus TCP轉EtherNET/IP網關，

可以實現PLC與ModbusTCP設備通訊的無縫連接，PLC可以輕松地讀取IO模塊的數據，實現對其設備的控制和監測。

需要對Modbus TCP轉EtherNET/IP網關進行設置，將Modbus和Ethernet進行協議轉換。在連接壓力傳感器時，

需要確保PLC與網關之間的連接并正確設置IP地址。然后，將網關連接到IO模塊，即可通過PLC讀取傳感器的數據。

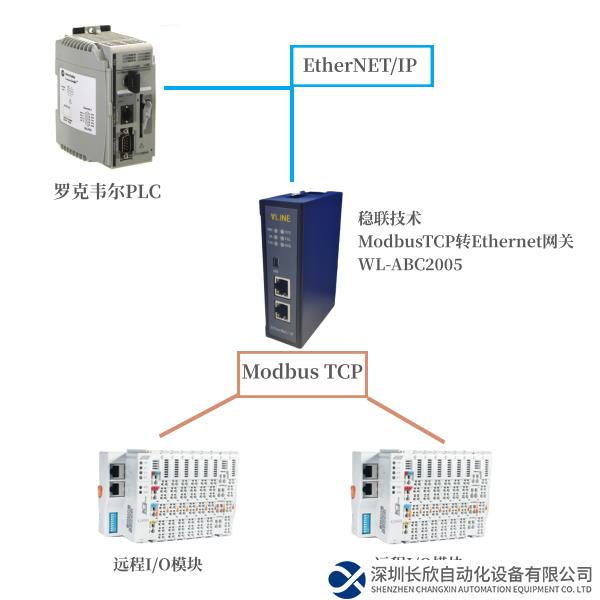

本案例用分享的設備有AB PLC1769-L32E，穩聯技術（WL-ABC2005）ModbusTCP轉Ethernet/IP網關，開疆分布式遠程I/O模塊。

通過在博圖中進行配置，我們可以實現設備之間的連接和通信。

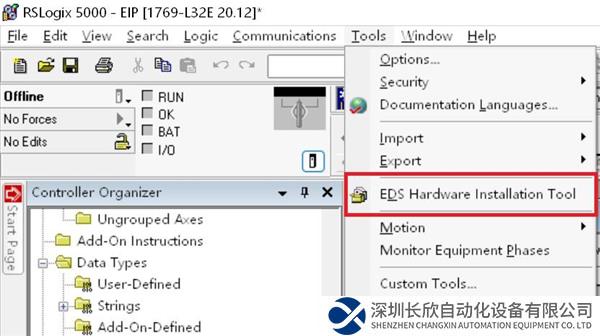

1、打開RSLogix5000，進行硬件組態，首先添加ModbusTCP轉Ethernet/IP網關的 EDS 文件；

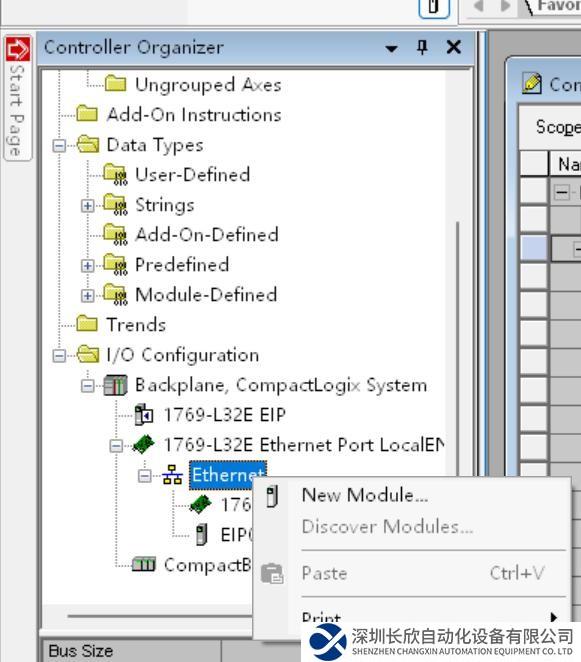

2、安裝完成后添加模塊，選擇 New Module；

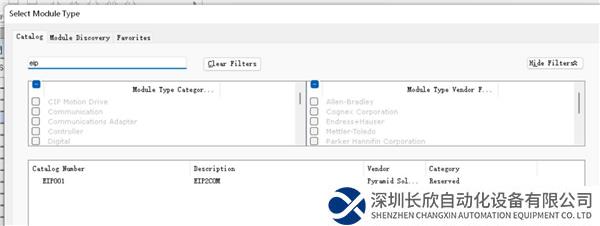

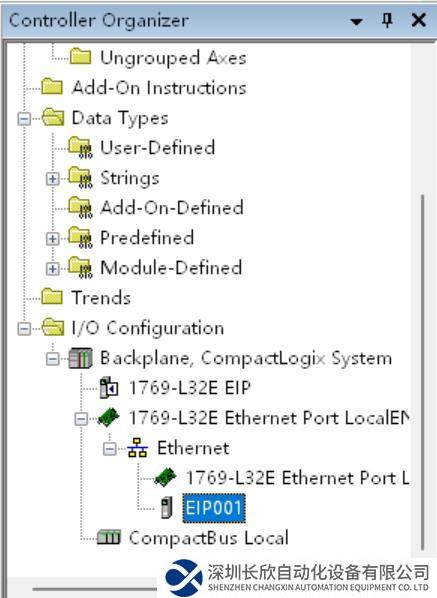

3、輸入 EIP 尋找ModbusTCP轉Ethernet/IP網關模塊，名稱顯示為 EIP001；

4、雙擊ModbusTCP轉Ethernet/IP網關模塊設置參數；

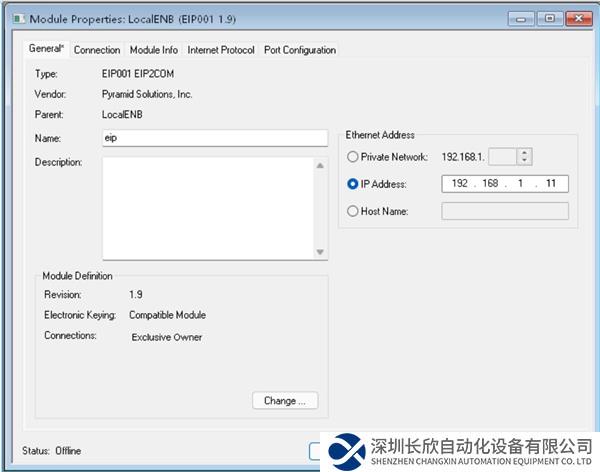

5、設置ModbusTCP轉Ethernet/IP網關的設備名稱和 IP 地址，本例為 eip IP192.168.1.11

（此處設備名稱可隨意寫，ModbusTCP轉Ethernet/IP網關在 EtherNet/IP 端不需要設置設備名稱）；

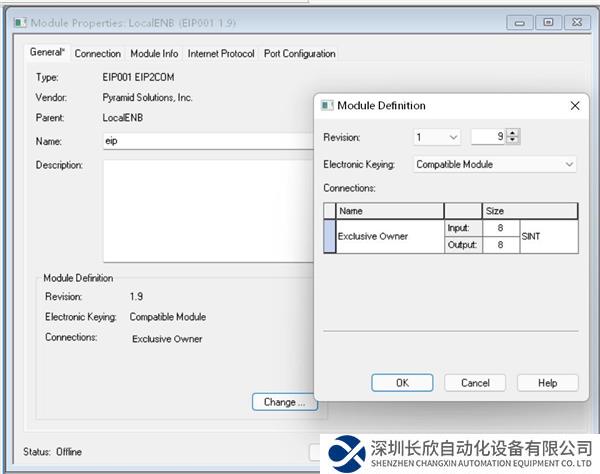

6、點擊 Change 設置數據的輸入輸出長度，本例為 8 個字節；

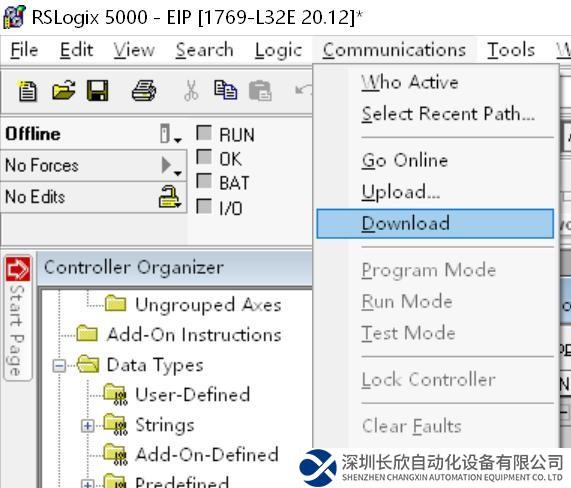

7、下載配置到 PLC；

8，打開配置軟件Gateway Configuration Studio。

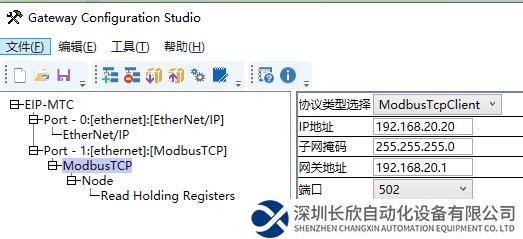

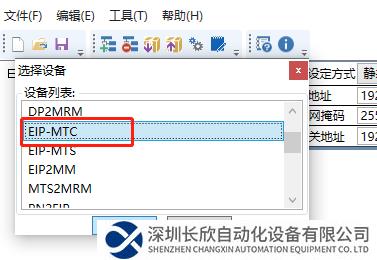

9，打開ModbusTCP轉Ethernet/IP網關配置軟件進行modbusTCP參數配置，點擊紅圈中的新建，選擇EIP-MTC（MODBUS TCP主站）

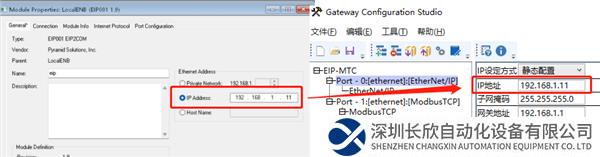

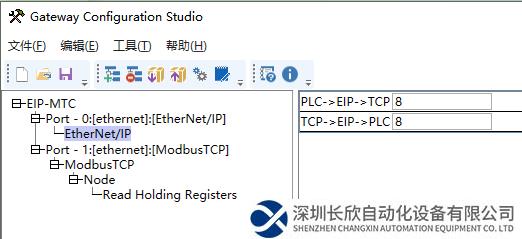

10、設置ModbusTCP轉Ethernet/IP網關的IP地址和字節數要和PLC組態保持一致

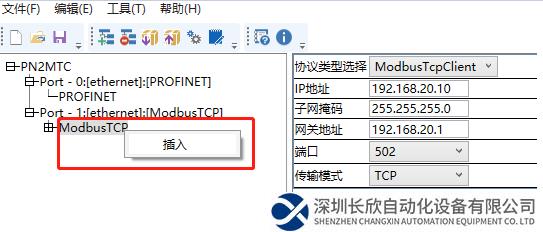

11、繼續右鍵點擊插入，插入Node。

12、設置ModbusTCPip地址，IP地址是ModbusTCP轉Ethernet/IP網關網口地址，ModbusTCP轉Ethernet/IP網關地址為過濾交換機地址需設置為不沖突地址即可。

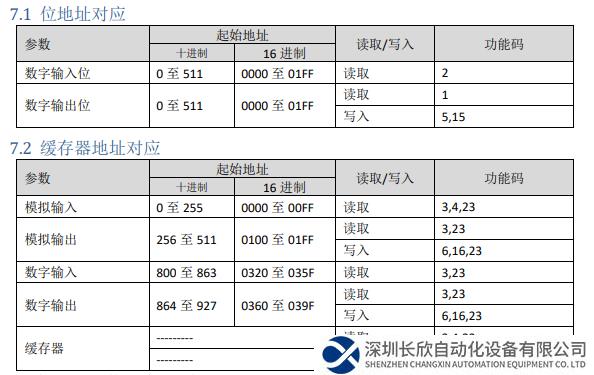

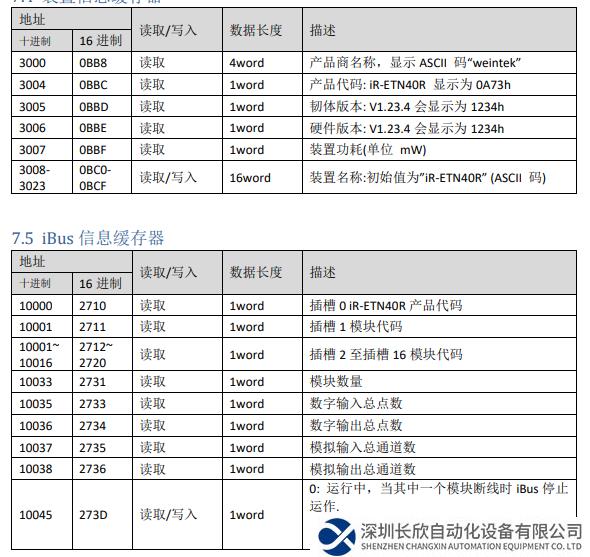

13，根據控制器手冊設置Modbus TCP轉Ethernet/IP通信參數，及功能地址介紹

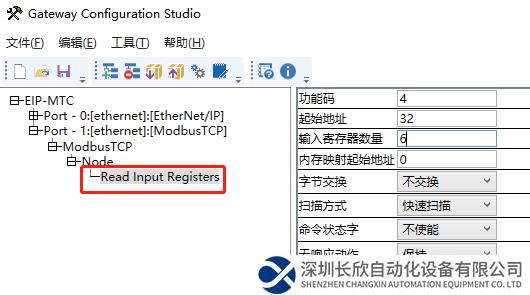

14、給ModbusTCP轉Ethernet/IP網關配置點擊控制器讀寫數據，這里舉例讀取數字輸入。

PLC中組態中數據讀取顯示根據產品手冊的地址說明可把ModbusTCP轉Ethernet/IP數值放到PLC內存映射起始地址與博圖中的 WL ：I Data [0]地址相對應，

本例中 I 地址為 0-7，若地址為 0 寄存器地址 256 號的數據 就會映射到 I.Data 0 后面數據依此往后按順序排列，

從而進一步的對數據進行運算采集工作，以上就是ModbusTCP轉Ethernet/IP網網關在PLC組態的快速配置。

而通過穩聯技術ModbusTCP轉Ethernet/IP網關的應用在污水處理系統中，其數據傳輸速度更快，延遲更小，能夠更及時地IO模塊的數據。

這對于實現生產工藝的穩定運行和優化控制非常重要。

因此，ModbusTCP轉Ethernet/IP網關在工業生產系統中的應用具有很大的意義和價值。
