本案例是模擬將無錫耐特森Modbus TCP轉Profinet網關設備數據接入到西門子PROFINET網絡中。使用設備為西門子S7-1200型PLC,無錫耐特森MCN-PN3111型網關。Mosbus從站為電腦安裝modbus poll軟件。

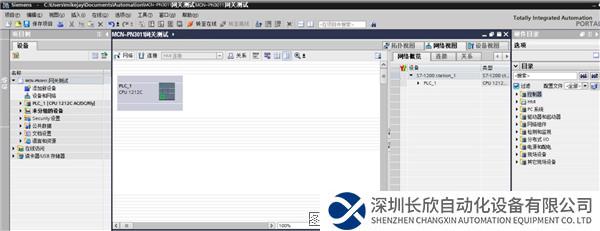

1.打開西門子博圖軟件新建新項目；

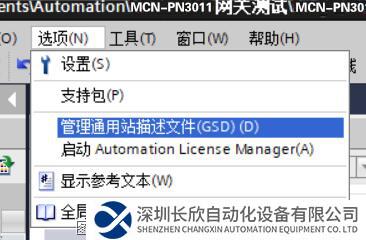

2.安裝GSD文件；

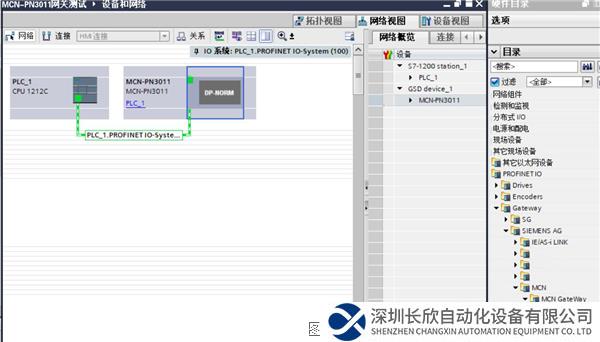

3.添加模塊；

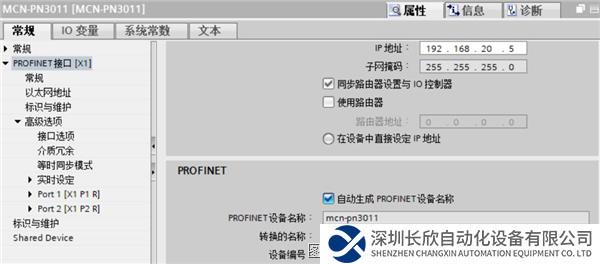

4.設置無錫耐特森Modbus TCP轉Profinet網關名稱和IP地址，本例為MCN-PN3111，IP為192.168.20.5；

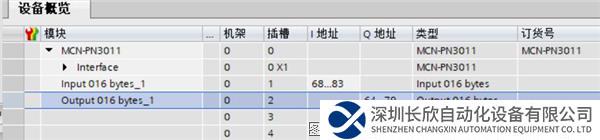

5.配置輸入輸出字節長度，本例為8個字節即4個寄存器；

6.下載配置

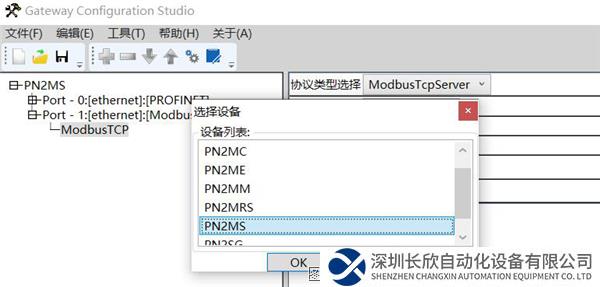

7.設置無錫耐特森Modbus TCP轉Profinet網關參數，點擊新建選擇PN2MS；

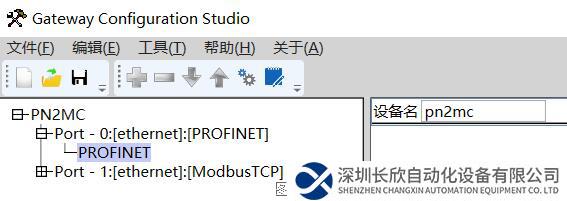

8.設置無錫耐特森Modbus TCP轉Profinet網關在Profinet網絡中的設備名和IP地址（注意：要和博圖中組態一致）；

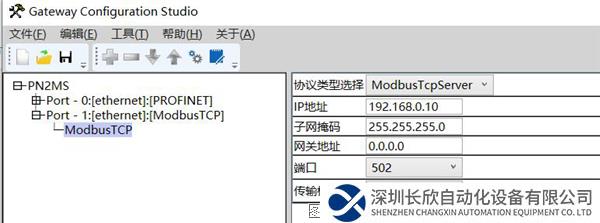

9.設置Modbus TCP轉Profinet網關tcp端的IP；

10.下載配置到Modbus TCP轉Profinet網關，即可使用；

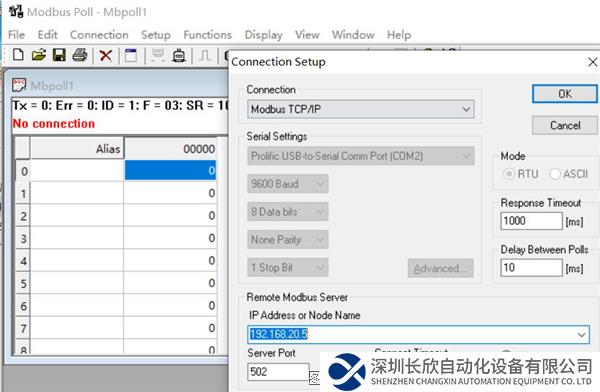

11.打開Modbus Poll軟件，連接服務器端（注意：不是Profinet端IP地址，是Modbus TCP服務端地址）；

12.網關的參數地址，以03，10功能碼為例，Q地址所輸出數據的寄存器范圍為750-1499，I地址輸入數據寄存器地址范圍為0-749；

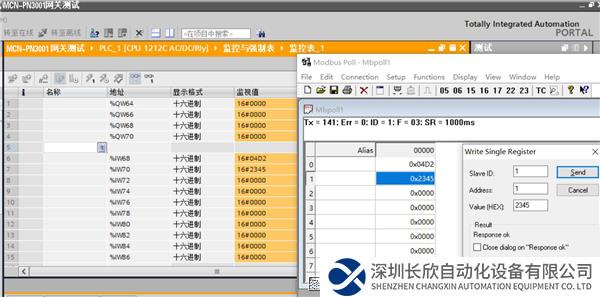

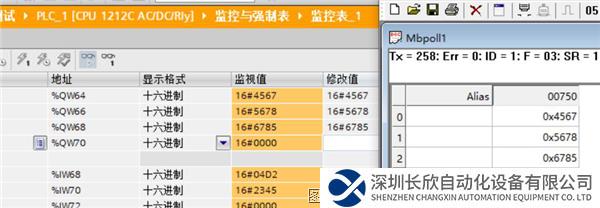

13.如圖，主站對寄存器地址0寫入數據，對應i地址的起始地址IW68
Q地址的輸出數據在主站從寄存器地址750開始讀取對應Q地址的起始地址QW64
